- Seite 1 Dokumentation RM-BV 4 Micro Filtersteuerung...
-
Seite 2: Inhaltsverzeichnis
Befolgen Sie daher neben den allgemeinen Sicherheitsregeln für Betriebsmittel in industriellen Stromanlagen insbesondere die nachstehenden Punkte: Die Installation des RM-BV 4 Micro darf nur durch qualifiziertes Fachpersonal gemäß den Bestim- mungen IEC 364, DIN VDE 0105 für elektrische Betriebsmittel durchgeführt werden. -
Seite 3: Gerätebeschreibung

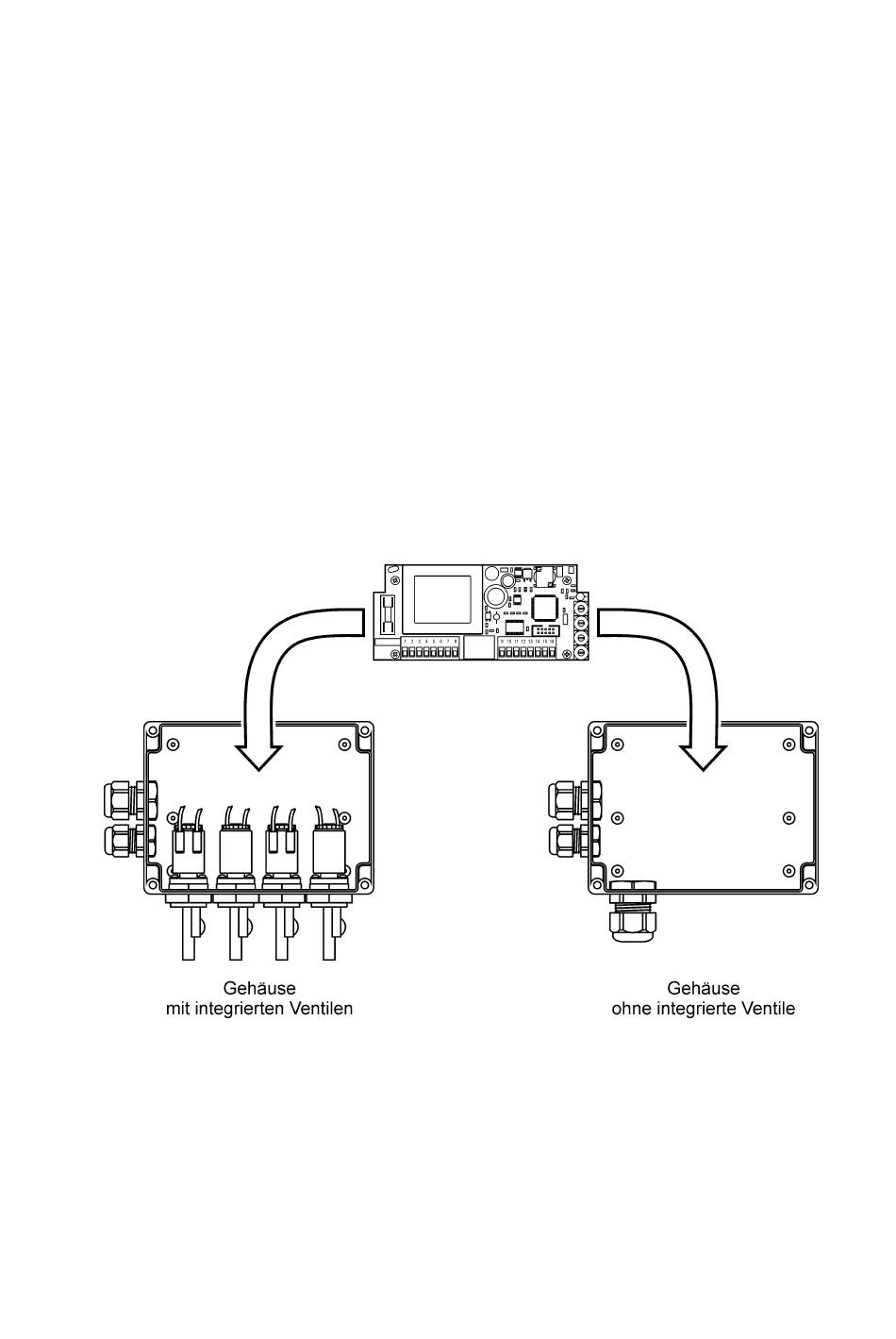

2 Gerätebeschreibung Die Filtersteuerung RM-BV 4 Micro dient der Steuerung von Magnetventilen an filternden Abscheidern. Ein RM-BV 4 Micro kann bis zu 4 Magnetventile mit einer Bemessungsspannung von 24 V DC betätigen. Standard-Betrieb Mit den eingestellten Steuerzeiten für die Impulsdauer und die Pausenzeit werden alle angeschlossenen Magnetventile der Reihe nach, beginnend mit einem Abreinigungsimpuls, angesteuert. -
Seite 4: Anzeige- Und Einstellelemente / Elektrische Anschlüsse
Dokumentation RM-BV4 Micro 4 Anzeige- und Einstellelemente / Elektrische Anschlüsse Bild 3 zeigt den Aufbau der RM-BV 4-Micro-Platine mit allen Anzeige- und Einstellelementen sowie den elektrischen Anschlüssen. Die folgende Seite enthält genaue Beschreibungen hierzu. Bild 3: Aufbau der RM-BV 4-Micro-Platine und Anschlussplan RDN 10000179 21.07.2017... - Seite 5 24-V-DC-Version Ausgang „Alarm“ Der potentialfreie Relais-Ausgang „Alarm“, Klemmen 4 (NO), 5 (COM) und 6 (NC), dient zur Eigenüberwachung des RM-BV 4 Micro. Bei störungsfreiem Betrieb ist der Ausgang aktiv. Folgende Vorfälle führen zum Rückfall des Relais-Kontaktes: Ein Ausfall der Versorgungsspannung ...
- Seite 6 Dokumentation RM-BV4 Micro Beschreibung Eingang „Start“ Der Start-Eingang für den Nachlauf, Klemmen 7 und 8, ist ab Werk gebrückt (Werkseinstellung Standard-Betrieb). Wird ein an den Eingang angeschlossener Kontakt (NC) geöffnet, werden die eingestellten Nachlaufzyklen, beginnend mit der Pausenzeit, gestartet. Die Nachlaufreinigung wird mit dem Ventil fortgesetzt, das auf das zuletzt betätigte folgt.
-
Seite 7: Technische Daten
Dokumentation RM-BV4 Micro 5 Technische Daten Anwendung Daten Klemmen Versorgungsspannung Geräte-Version 230 V AC: 230 V AC +/-10% 50-60 Hz 1 (N) 2 (L) 3 (PE) Geräte-Version 110 V AC: 110 V AC +/-10% 50-60 Hz 1 (N) 2 (L) 3 (PE) Geräte-Version 24 V DC: 24 V ... -
Seite 8: Maßzeichnungen
Dokumentation RM-BV4 Micro 6 Maßzeichnungen Bild 4: Gehäuse-Montage, Maße Haftungsausschluss Der Inhalt dieser Dokumentation wurde auf Richtigkeit und Vollständigkeit geprüft. Dennoch können Abweichungen nicht ausgeschlossen werden, so dass für die vollständige Übereinstimmung keine Gewähr übernommen wird. Änderungen sind jederzeit möglich. RDN 10000179 21.07.2017...
