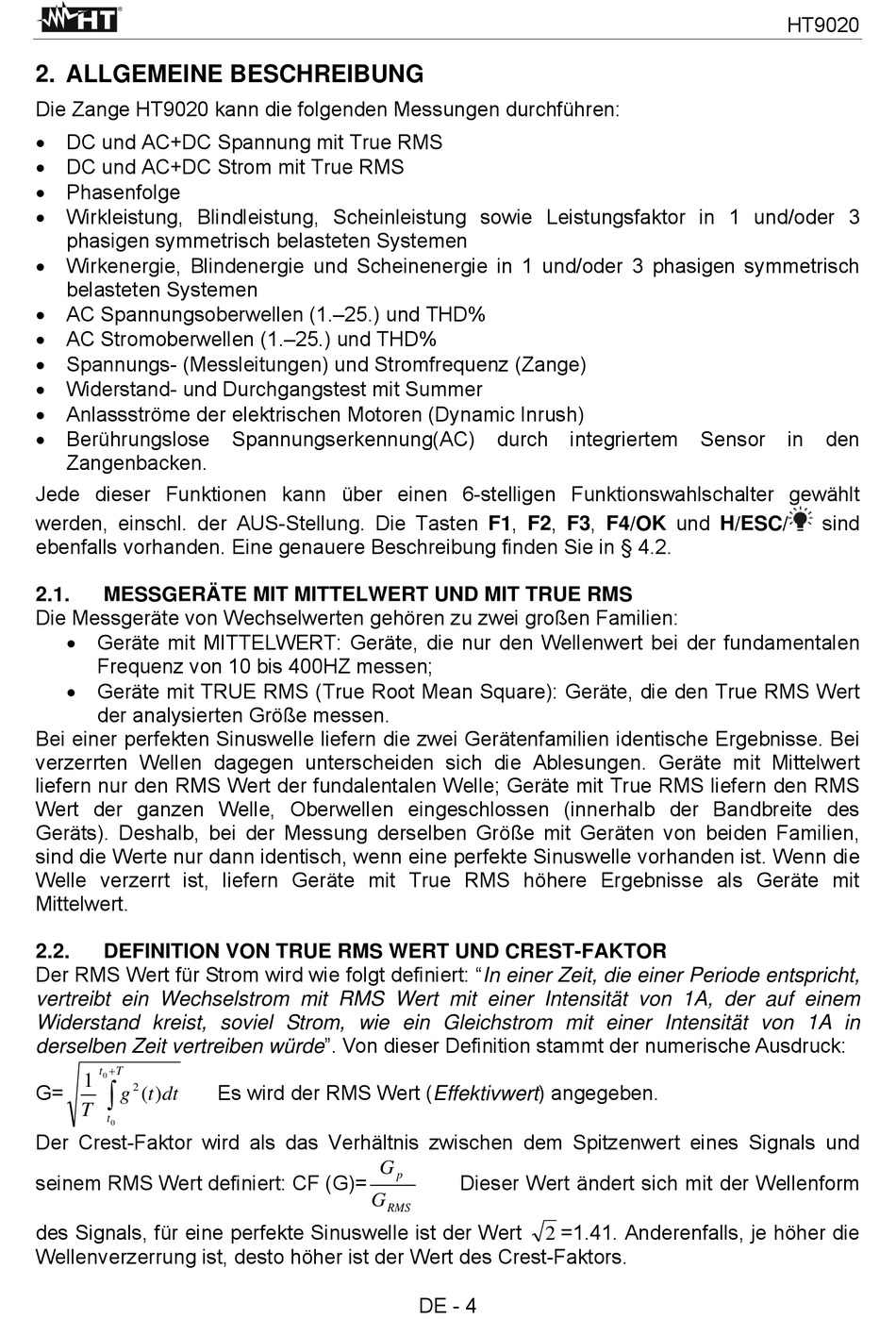

2. ALLGEMEINE BESCHREIBUNG
Die Zange HT9020 kann die folgenden Messungen durchführen:
DC und AC+DC Spannung mit True RMS
DC und AC+DC Strom mit True RMS
Phasenfolge
Wirkleistung, Blindleistung, Scheinleistung sowie Leistungsfaktor in 1 und/oder 3
phasigen symmetrisch belasteten Systemen
Wirkenergie, Blindenergie und Scheinenergie in 1 und/oder 3 phasigen symmetrisch
belasteten Systemen
AC Spannungsoberwellen (1.–25.) und THD%
AC Stromoberwellen (1.–25.) und THD%
Spannungs- (Messleitungen) und Stromfrequenz (Zange)
Widerstand- und Durchgangstest mit Summer
Anlassströme der elektrischen Motoren (Dynamic Inrush)
Berührungslose
Zangenbacken.
Jede dieser Funktionen kann über einen 6-stelligen Funktionswahlschalter gewählt
werden, einschl. der AUS-Stellung. Die Tasten F1, F2, F3, F4/OK und H/ESC/
ebenfalls vorhanden. Eine genauere Beschreibung finden Sie in § 4.2.
2.1.
MESSGERÄTE MIT MITTELWERT UND MIT TRUE RMS
Die Messgeräte von Wechselwerten gehören zu zwei großen Familien:
Geräte mit MITTELWERT: Geräte, die nur den Wellenwert bei der fundamentalen
Frequenz von 10 bis 400HZ messen;
Geräte mit TRUE RMS (True Root Mean Square): Geräte, die den True RMS Wert
der analysierten Größe messen.
Bei einer perfekten Sinuswelle liefern die zwei Gerätenfamilien identische Ergebnisse. Bei
verzerrten Wellen dagegen unterscheiden sich die Ablesungen. Geräte mit Mittelwert
liefern nur den RMS Wert der fundalentalen Welle; Geräte mit True RMS liefern den RMS
Wert der ganzen Welle, Oberwellen eingeschlossen (innerhalb der Bandbreite des
Geräts). Deshalb, bei der Messung derselben Größe mit Geräten von beiden Familien,
sind die Werte nur dann identisch, wenn eine perfekte Sinuswelle vorhanden ist. Wenn die
Welle verzerrt ist, liefern Geräte mit True RMS höhere Ergebnisse als Geräte mit
Mittelwert.
2.2.
DEFINITION VON TRUE RMS WERT UND CREST-FAKTOR
Der RMS Wert für Strom wird wie folgt definiert: "In einer Zeit, die einer Periode entspricht,
vertreibt ein Wechselstrom mit RMS Wert mit einer Intensität von 1A, der auf einem
Widerstand kreist, soviel Strom, wie ein Gleichstrom mit einer Intensität von 1A in
derselben Zeit vertreiben würde". Von dieser Definition stammt der numerische Ausdruck:
T
t
0
1
G=
2
g
) (
t
dt
T
t
0
Der Crest-Faktor wird als das Verhältnis zwischen dem Spitzenwert eines Signals und
seinem RMS Wert definiert: CF (G)=
des Signals, für eine perfekte Sinuswelle ist der Wert
Wellenverzerrung ist, desto höher ist der Wert des Crest-Faktors.
Spannungserkennung(AC)
Es wird der RMS Wert (Effektivwert) angegeben.
G
G
durch
p
Dieser Wert ändert sich mit der Wellenform
RMS
2 =1.41. Anderenfalls, je höher die
DE - 4
integriertem
Sensor
HT9020
in
den
sind
