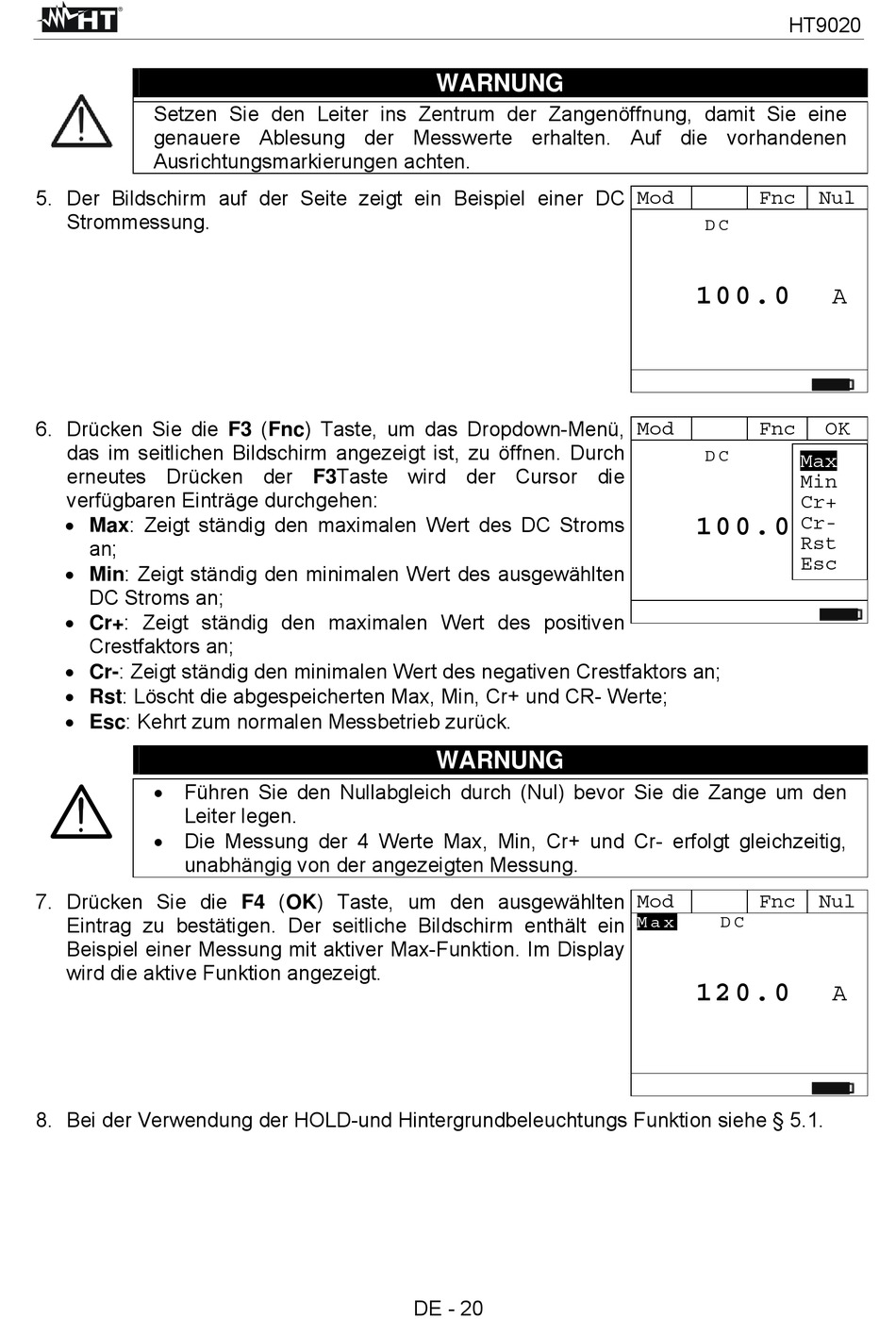

Setzen Sie den Leiter ins Zentrum der Zangenöffnung, damit Sie eine
genauere Ablesung der Messwerte erhalten. Auf die vorhandenen
Ausrichtungsmarkierungen achten.
5. Der Bildschirm auf der Seite zeigt ein Beispiel einer DC
Strommessung.
6. Drücken Sie die F3 (Fnc) Taste, um das Dropdown-Menü,
das im seitlichen Bildschirm angezeigt ist, zu öffnen. Durch
erneutes Drücken der F3Taste wird der Cursor die
verfügbaren Einträge durchgehen:
Max: Zeigt ständig den maximalen Wert des DC Stroms
an;
Min: Zeigt ständig den minimalen Wert des ausgewählten
DC Stroms an;
Cr+: Zeigt ständig den maximalen Wert des positiven
Crestfaktors an;
Cr-: Zeigt ständig den minimalen Wert des negativen Crestfaktors an;
Rst: Löscht die abgespeicherten Max, Min, Cr+ und CR- Werte;
Esc: Kehrt zum normalen Messbetrieb zurück.
Führen Sie den Nullabgleich durch (Nul) bevor Sie die Zange um den
Leiter legen.
Die Messung der 4 Werte Max, Min, Cr+ und Cr- erfolgt gleichzeitig,
unabhängig von der angezeigten Messung.
7. Drücken Sie die F4 (OK) Taste, um den ausgewählten
Eintrag zu bestätigen. Der seitliche Bildschirm enthält ein
Beispiel einer Messung mit aktiver Max-Funktion. Im Display
wird die aktive Funktion angezeigt.
8. Bei der Verwendung der HOLD-und Hintergrundbeleuchtungs Funktion siehe § 5.1.
WARNUNG
WARNUNG
DE - 20
HT9020
Mod
Fnc
D C
1 0 0 . 0
Mod
Fnc
D C
Max
Min
Cr+
Cr-
1 0 0 . 0
Rst
Esc
Mod
Fnc
M a x
D C
1 2 0 . 0
Nul
A
OK
A
Nul
A
