HT HT9023 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

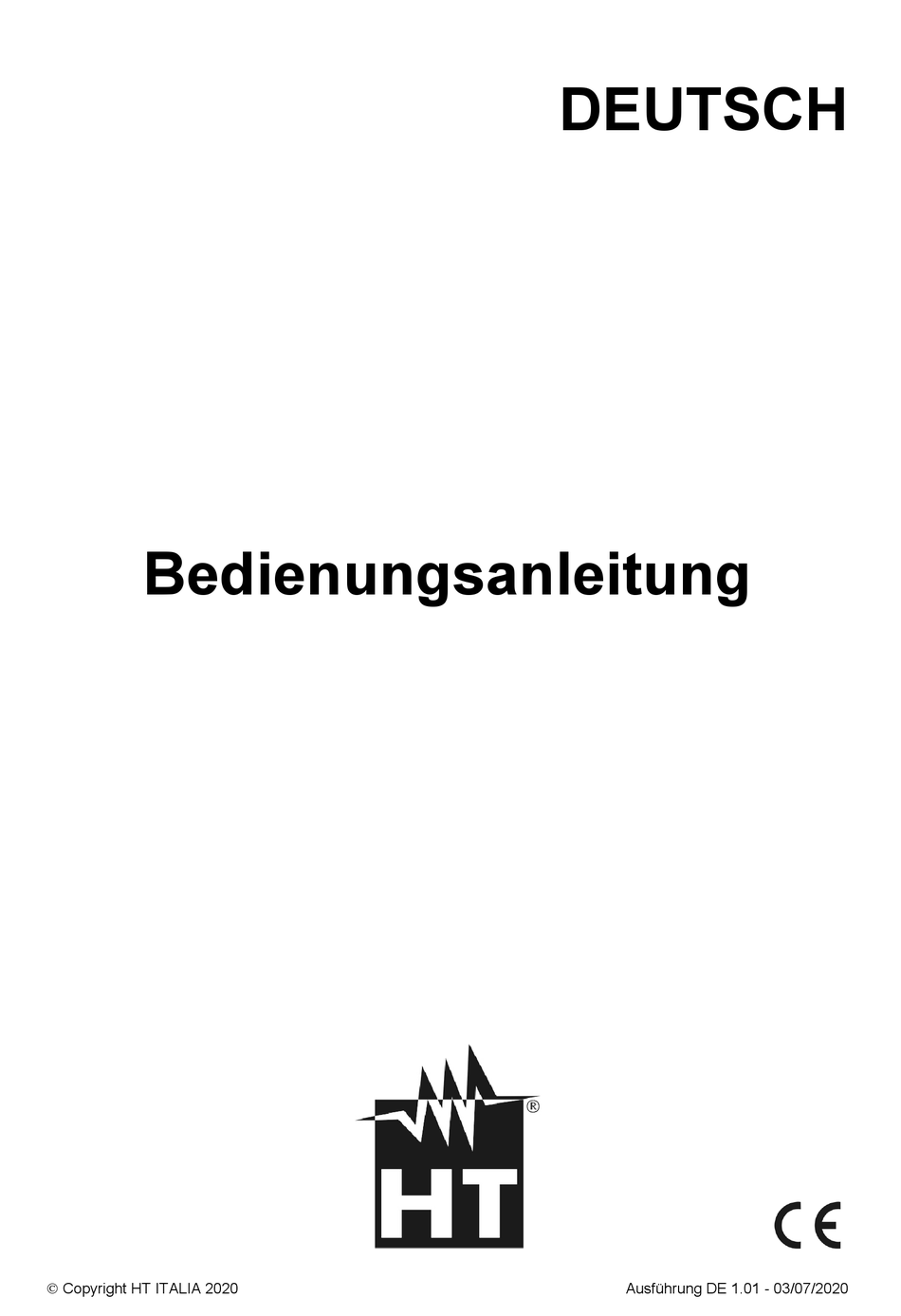

DEUTSCH
Bedienungsanleitung
 Copyright HT ITALIA 2020
Ausführung DE 1.01 - 03/07/2020

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HT HT9023

Inhaltszusammenfassung für HT HT9023

  • Seite 1 DEUTSCH Bedienungsanleitung  Copyright HT ITALIA 2020 Ausführung DE 1.01 - 03/07/2020...

  • Seite 2: Inhaltsverzeichnis

    HT9023 INHALT SICHERHEITSVORKEHRUNGEN UND VERFAHREN ..........3     1.1.  Vorwort ..........................3  1.2.  Während der Anwendung ....................4  1.3.  Nach Gebrauch ......................... 4  1.4.  messkategorien-Definition (Überspannungskategorien) ........... 4  ALLGEMEINE BESCHREIBUNG ................. 5     2.1.  Messgeräte mit Mittelwert und mit True RMS ..............5 ...
  • Seite 3 HT9023 8.3.1.   Standard Zubehör ............................ 53   SERVICE ........................54     9.1.  Garantiebedingungen ...................... 54  9.2.  Service ..........................54  ANHANG – THEORETISCHE INFORMATIONEN ............. 55     10.1.  Spannungs- und Stromoberwellen .................. 55  DE - 2...

  • Seite 4: Sicherheitsvorkehrungen Und Verfahren

    HT9023 1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist.

  • Seite 5: Während Der Anwendung

    HT9023 1.2. WÄHREND DER ANWENDUNG Lesen Sie die folgenden Empfehlungen und Anweisungen sorgfältig: WARNUNG Das Nichtbefolgen der Verwarnungen und/oder der Gebrauchsanweisungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Benutzer darstellen.  Bevor Sie den Funktionswahlschalter drehen und den Messbereich ändern, entfernen Sie den Leiter von der Zange oder die Messleitungen vom Stromkreis.

  • Seite 6: Allgemeine Beschreibung

    HT9023 2. ALLGEMEINE BESCHREIBUNG Die Stromzange kann die folgenden Messungen durchführen:  DC Spannung bis zu 1500V  AC, (AC+DC ) TRMS Spannung bis zu 1000V  “Wechselspannungserkennung (berührungslos) mit Hilfe eines Sensors in den Zangenbacken  DC, AC, AC+DC TRMS Strom bis zu 1000A ...

  • Seite 7: Vorbereitung Für Die Verwendung

    HT9023 3. VORBEREITUNG FÜR DIE VERWENDUNG 3.1. VORBEREITENDE PRÜFUNG Die gesamte Ausrüstung ist vor dem Versand mechanisch und elektrisch überprüft worden. Es wurde dafür Sorge getragen, dass das Messgerät Sie unbeschädigt erreicht. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transportes verursacht worden sein könnte.

  • Seite 8: Nomenklatur

    HT9023 4. NOMENKLATUR 4.1. GERÄTEBESCHREIBUNG LEGENDE: 1. Zangenbacken 2. LED AC-Spannungserkennung 3. Zangenöffner 4. Funktionswahlschalter 5. Taste H/ESC/ 6. Funktionstasten F1,F2,F3,F4/OK 7. LCD-Anzeige 8. V Eingangsbuchse 9. COM Buchse Abb. 1: Gerätebeschreibung 4.1.1. Ausrichtungsmarkierungen Legen Sie den Leiter innerhalb der Zangenöffnung so gut wie möglich (siehe Abb. 2) in...

  • Seite 9: Handschutzvorrichtung

    HT9023 4.1.2. Handschutzvorrichtung LEGENDE: 1. Handschutzvorrichtung 2. Sicherheitsbereich Abb. 3: Handschutzvorrichtung Halten Sie Ihre Hände immer unterhalb der Schutzvorrichtung, die sich in einer geeigneten Stellung befindet, um den korrekten Sicherheitsabstand von eventuellen offen liegenden leitfähigen Teilen zu gewährleisten (siehe Abb. 3).

  • Seite 10: Tastenbeschreibung

    HT9023 4.2. TASTENBESCHREIBUNG 4.2.1. Funktionstasten F1 – F2 – F3 – F4/OK Die Funktionstasten F1 - F2 - F3 - F4/OK haben unterschiedliche Funktionen je nach dem eingestellten Messmodus (zur detaillierten Beschreibung, siehe die einzelnen Funktionen). 4.2.2. H/ESC/ Taste Durch kurzes Drücken der “H” Taste aktivieren Sie die Data HOLD Funktion, um die Anzeige des Messwertes einzufrieren.

  • Seite 11: Instrumenteneinstellungen

    HT9023 4.4. INSTRUMENTENEINSTELLUNGEN Durch die Positionierung des Auswahlschalters auf "Settings"   erscheint der nebenstehende Bildschirm, der die möglichen A l l g e m e i n Einstellungen des Instruments anzeigt. Drücken Sie die Tasten D a t u m / Z e i t F2, F3 (,), um die Einstellungen der ausgewählten...

  • Seite 12: Log Menu

    HT9023 4.4.3. Log Menu Wenn Sie das Element "Log" auswählen,zeigt das Instrument   den Bildschirm nebenstehend an. Die Tasten F2, F3 (, ), drücken um die Einstellungen des Parameters Messintervall zu I n t e r v a l l : ändern...

  • Seite 13: Speicher Irc Menu

    HT9023 Drücken Sie die Taste F2 (Del), um die im Speicher gespeicherten Daten zu löschen. Der nebenstehende Bildschirm Del.All S 0 1 : 1 5 / 0 1 - 1 6 . 5 6 : 4 2 wird auf dem Display angezeigt. Verwenden Sie die F2-Taste, Del.Last.

  • Seite 14: Anweisungen Zum Gebrauch

    HT9023 5. ANWEISUNGEN ZUM GEBRAUCH 5.1. BERÜHRUNGSLOSE SPANNUNGSERKENNUNG Mit dem Funktionswahlschalter auf “V ” (Spannungsmessung) und die Spitze der Zangenbacken einer AC Quelle annähern. Die rote LED am Fuß der Zange schaltet sich ein (siehe Abb. 1 – Teil 2) und zeigt das Vorhandensein einer AC Spannung.
  • Seite 15 HT9023 2. Drücken Sie die F1 (Mod) Taste um das Drop-Down Menü Har Fnc zu öffnen und anzeigen zu lassen. Mit der gleichen Taste < 4 2 . 5 H z können Sie die “DC” Option auswählen 3. Wählen Sie die DC Funktion aus und drücken Sie die F4 AC+DC Drehf.

  • Seite 16: Ac/Ac+Dc Spannungsmessung

    HT9023 5.3. AC/AC+DC SPANNUNGSMESSUNG WARNUNG Die maximale AC/AC+DC Eingangsspannung beträgt 1000V. Wenn im Display die Meldung “> 999.9V” erscheint, bedeutet es, dass der maximale Messwert der Zange überschreitet worden ist. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen Abb.
  • Seite 17 HT9023 4. Verbinden Sie die rote Messleitung mit der V Eingangsbuchse, und die schwarze Messleitung mit der COM Buchse, und verbinden Sie die Messspitzen mit dem zu prüfenden Stromkreis (siehe Abb. 6) 5. Der Bildschirm auf der Seite zeigt ein Beispiel von AC Har Fnc Spannungsmessung.

  • Seite 18: Spannungsoberwellen

    HT9023 5.3.1. Spannungsoberwellen 1. Drücken Sie die F2 (Har) Taste, um das Oberwellen Menue Har Fnc für Spannung , das im seitlichen Bildschirm angezeigt ist, zu 5 0 . 0 H z öffnen. Durch erneutes Drücken der F2 (RMS) Taste wird der Cursor zum Bildschirm Spannungsmessung zurückkehren:...

  • Seite 19: Prüfung Der Phasenfolge Und Der Phasengleichheit Mit Einer Messspitze

    HT9023 5.3.2. Prüfung der Phasenfolge und der Phasengleichheit mit einer Messspitze WARNUNG Bei der Messung muss der Benutzer das Messgerät in der Hand halten. Prüfung der Phasenfolge Abb. 7: Prüfung der Phasenfolge 1. Drücken Sie F1 (Mod) um das Drop-Down Menü zu öffnen Har Fnc und wählen Sie “Drehf.”...
  • Seite 20 HT9023 3. Das Gerät zeigt „PH1“ auf dem Bildschirm hier auf der Seite D r e h f . und wartet die Erkennung der Phase L1 ab 4. Verbinden rote Messleitung V Eingangsbuchse und die schwarze Messleitung mit der COM P H 1 Eingangsbuchse.
  • Seite 21 HT9023 8. Wenn eine Spannung ≥100V erkannt wird, ertönt der Summer des Gerätes und das Symbol "Mess" erscheint im D r e h f . Display. Drücken Sie jetzt keine Taste und halten Sie die Messleitung weiterhin an den Leiter mit der Phase L2.
  • Seite 22 HT9023 Prüfung der Phasengleichheit WARNUNG Bei der Messung muss der Benutzer das Messgerät in der Hand halten. Abb. 8: Prüfung der Phasengleichheit 1. Das Gerät zeigt den Bildschirm hier auf der Seite und wartet die Erkennung der Phase L1 ab.
  • Seite 23 HT9023 3. Wenn eine Spannung ≥100V erkannt wird, ertönt der Summer des Gerätes und das Symbol "Mess" erscheint im D r e h f . Display. Drücken Sie jetzt keine Taste und halten Sie die Messleitung weiterhin an den Leiter mit der Phase L1.

  • Seite 24: Dc Strommessung

    HT9023 5.4. DC STROMMESSUNG WARNUNG  Der maximale messbare DC Strom beträgt 1000A. Wenn im Display die Meldung “>999.9A” erscheint, bedeutet es, dass der maximale Messwert der Zange überschreitet worden ist. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen...
  • Seite 25 HT9023 2. Drücken Sie F1 (Mod) um das Drop-Down Menü zu öffnen Har Fnc und wählen Sie die “DC” Option mit der gleichen Taste. < 4 2 . 5 H z Taste F2 (Har) ist nicht aktiv in dieser Funktion 3.

  • Seite 26: Ac/Ac+Dc Strommessung

    HT9023 5.5. AC/AC+DC STROMMESSUNG WARNUNG  Der maximale messbare AC/AC+DC Strom beträgt 1000A. Wenn im Display die Meldung “>999.9A” erscheint, bedeutet es, dass der maximale Messwert der Zange überschreitet worden ist. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen ...
  • Seite 27 HT9023 2. Drücken Sie F1 (Mod) um das Drop-Down Menü zu öffnen Har Fnc und wählen Sie die “AC” oder “AC+DC” Option mit der < 4 2 . 5 H z gleichen Taste 3. Drücken Sie F4 (OK) um zu bestätigen AC+DC 4.

  • Seite 28: Stromoberwellen

    HT9023 5.5.1. Stromoberwellen 1. Drücken Sie die F2 (Har) Taste, um das Dropdown-Menü, das im seitlichen Bildschirm angezeigt ist, zu öffnen. Durch 5 0 . 0 H z erneutes Drücken der F2 (RMS) Taste wird der Cursor die verfügbaren 1 0 0 . 0 17/01 –...

  • Seite 29: Dynamic Inrush: Strommessung (Messung Des Anlaufstroms)

    HT9023 5.6. DYNAMIC INRUSH: STROMMESSUNG (MESSUNG DES ANLAUFSTROMS) WARNUNG  Der maximale messbare AC/AC+DC Strom beträgt 1000A. Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen...

  • Seite 30: Wählen Sie Die Option "Nul", Um Die Restmagnetisierung Aufzuheben

    HT9023 2. Drücken Sie F1 (Mod) um die Einschaltstrommessung zwischen “Inrush 100A” (für Einschaltstöme <100A) oder D y n a m i c I R FS 100A “Inrush 1000A” (für Einschaltströme <1000A) auszuwählen FS 1000A ---- und drücken. Wählen Sie die Option "Nul", um die...
  • Seite 31 HT9023 Drücken Sie die Taste F4 (Sav), um das Messergebnis im IRC-Speicher zu speichern (siehe § 4.4.6). Es ist möglich, zu D y n a m i c bis 20 IRC-Messungen im Speicher zu speichern. Dann 100ms wird im unteren Teil des Displays die Meldung "MEM FULL"...

  • Seite 32: Dc Leistungs & Energiemessung

    HT9023 5.7. DC LEISTUNGS & ENERGIEMESSUNG WARNUNG  Die maximale DC Eingangsspannung beträgt 1500V und der maximale messbare DC Strom beträgt 1000A. Versuchen Sie nicht, Spannungen oder Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät...
  • Seite 33 HT9023 2. Drücken Sie F1 (Mod) um das Drop-Down Menü zu öffen Par Fnc und wählen Sie die “DC” Option mit der gleichen Taste AC+DC < 4 2 . 5 H z 3. Drücken Sie F4 (OK) um zu bestätigen...
  • Seite 34 HT9023 8. Drücken Sie F2 (Par), um das Dropdown-Menü zu öffnen, das auf dem nebenstehenden Bildschirm angezeigt wird und Leistung wählen Option "Energie" für Volt/Curr Energiemessung. Bestätigen Sie mit F4 (OK). Der folgende Energie Bildschirm wird angezeigt) 1 . 6 0 17/01 –...
  • Seite 35 HT9023 Drücken Sie die Taste F3 (Fnc), wählen Sie die Option Par Fnc "Stop Log" und bestätigen Sie mit der Taste F4 (OK), um Stop Log die Energiemessung zu beenden. Die Aufnahme wird Info automatisch im internen Speicher des Instruments gespeichert und die Referenz ist im "Speicher REC"...

  • Seite 36: Ac/Ac +Dc Leistungs & Energymessung

    HT9023 5.8. AC/AC +DC LEISTUNGS & ENERGYMESSUNG WARNUNG  Die maximale AC/AC+DC Eingangsspannung beträgt 1000V und der maximale messbare AC/AC+DC Strom beträgt 1000A. Versuchen Sie nicht, Spannungen oder Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen.
  • Seite 37 HT9023 2. Drücken Sie F1 (Mod) um das Drop-Down Menü zu öffnen Par Fnc und wählen Sie die “AC+DC 1P” (Einphasige Messung) oder AC+DC 1P < 4 2 . 5 H z “AC+DC 3P” (ausgewogene Dreiphasige Messung) Optionen AC+DC 3P - - - - mit der gleichen Taste.
  • Seite 38 HT9023 9. Drücken Sie F2 (Par) um das Drop-Down Menü zu öffnen und wählen Sie die “Volt/Curr” Option für die Spannungs- P-Q-S und Strommessung. Bestätigen Sie mit F4 (OK). Der PF-DPF folgende Display wird angezeigt. Volt/Curr Spannung Har 1 . 6 0...
  • Seite 39 HT9023 14. Drücken Sie die Tasten F1 (◄) or F4 (►), um den Cursor ◄ ► Par Fnc über den Graphen zu bewegen und wählen Sie die zu messenden Harmonischen aus. Der absolute Wert oder Prozent-Wert der harmonischen Spannung wird angezeigt.
  • Seite 40 HT9023 18. Drücken Sie F3 (Fnc),wählen Sie dieOption "Start Log" und Par Fnc bestätigen Sie mit F4 (OK), um die Energiemessung mit A C + D C 5 0 . 0 H z dem eingestelltem Messintervall zu aktivieren (siehe - - - -...
  • Seite 41 HT9023 23. Bei der DC Leistungsmessung drücken Sie die F3 (Fnc) Taste, um das Dropdown-Menü, das im seitlichen Bildschirm angezeigt ist, zu öffnen. Durch erneutes Drücken der F3 Taste wird der Cursor die verfügbaren Einträge durchgehen:  Max: Zeigt ständig den maximalen Wert des gemessenen Start Log 0 .

  • Seite 42: Widerstand- Und Durchgangsmessung

    HT9023 5.9. WIDERSTAND- UND DURCHGANGSMESSUNG WARNUNG Entfernen Sie vor der Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 14: Widerstandsmessung 1. Wenn Sie den Funktionswahlschalter auf “ ” stellen, wird der Bildschirm auf der Seite angezeigt.
  • Seite 43 HT9023 2. Drücken Sie F1 (Mod) um das Drop-Down Menü zu öffnen und wählen Sie die “Widerstand” Option mit der gleichen Widerstand Taste Durchgang 3. Drücken Sie F4 (OK) um zu bestätigen Hilfe > 30.0 kΩ 17/01 – 15:34:23 4. Verbinden Sie die rote Messleitung mit der V...

  • Seite 44: Verbindung Von Instrumenten Auf Pc Und Mobilgeräte

    HT9023 6. VERBINDUNG VON INSTRUMENTEN AUF PC UND MOBILGERÄTE Die Funktion WiFi-, muss während der Ausführung der Operationen aktiviert sein. Vor dem Anschließen ist es notwendig, dass die mitgelieferte TopView-Management- Software auf dem PC installiert ist und das eine aktive und funktionierende WiFi- Schnittstelle vorhanden ist.
  • Seite 45 HT9023 Suchen Sie nach dem "HT9023_xxxxxxxx"Instrument im WiFi-Netz das auf dem PC angezeigt wird und verbinden Sie es in der folgenden Abb. 15: WiFi-Verbindung des Instruments zum PC (Beispiel) Starten Sie die TopView-Software, öffnen Sie den Abschnitt "Verbindung PC ...
  • Seite 46 HT9023 Klicken Sie auf die Schaltfläche "Next", um das Download-Fenster zu öffnen (siehe Abb.17 Abb. 17: Auswahldaten zum Download ). Überprüfen Sie die Messungen, die Sie herunterladen möchten, wählen Sie den Pfad, wo Sie sie speichern möchten und klicken Sie auf die Schaltfläche "Herunterladen", um die Übertragung...

  • Seite 47: Real-Time Readings

    HT9023 6.2. REAL-TIME READINGS Positionieren Sie den Drehwahlschalter auf " W ",wählen Modd Par Fnc Sie die Taste F4 (OK) mit der Taste F1 (Mod) und AC+DC 1P < 4 2 . 5 H z (OK)Taste "AC+DC 1P", "AC+DC 3P" oder "DC"...
  • Seite 48 HT9023 Abb. 19: Echtzeit-Verbindung des Instruments Klicken Sie auf die Schaltfläche "Next", um die Echtzeit-Anzeige von Werten in Form von Tabellen, Wellenformen, Harmonischen Diagrammen und Vektordiagrammen zu öffnen, wie in der Abb.20 Abb. 20: Echtzeit-Anzeige von Parametern Drücken Sie die Taste F1 (Mod), wählen Sie dieOption "Esc"...

  • Seite 49: Verbindung Zu Mobilen Geräten

    HT9023 6.3. VERBINDUNG ZU MOBILEN GERÄTEN Das Gerät kann über WiFi mit Android/iOS-Smartphones und/oder Tablet-Geräten zur Übertragung von Messdaten über HTAnalysis APP verbunden werden: Herunterladen und Installieren der APP HTAnalysis auf dem gewünschten Mobilgerät (Android/iOS Stellen Sie das Gerät über WiFi in den Datenübertragungsmodus (siehe § 6.1)

  • Seite 50: Wartung Und Pflege

    HT9023 7. WARTUNG UND PFLEGE 7.1. ALLGEMEINE INFORMATIONEN 1. Das Gerät, das Sie gekauft haben, ist ein Präzisionsinstrument. Überschreiten Sie niemals die technischen Grenzwerte in dieser Bedienungsanleitung bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden.

  • Seite 51: Technische Daten

    HT9023 8. TECHNISCHE DATEN 8.1. TECHNISCHE EIGENSCHAFTEN Die Genauigkeit ist angegeben als ±[%Anz. +(dgt* Auflösung)] auf 23°C±5°C, <80RH DC Spannung Messbereich [V] Auflösung [V] Genauigkeit Überlastschutz -1500.0  1500.0 (1.0%Anz+3dgt) 1500VDC Eingangswiderstand: 1M; Absolutspannungswerte <0.3 V werden zurückgesetzt AC, AC+DC TRMS Spannung Messbereich [V] Auflösung [V]...

  • Seite 52: Auflösung

    HT9023 Phasenfolge und Phasengleichheit mit einer Messspitze Messbereich [V] Frequenza [Hz] Überlastschutz 100  1000 45  66 1000VDC/ACrms Eingangswiderstand: 1.3M Inrush (DC, AC+DC TRMS) Strom Überlastschutz Messbereich [A] Auflösung [A] Genauigkeit (*) 1.0  99.9  (2.0%Anz + 5dgt) 1000ADC/ACrms 10 ...

  • Seite 53: Richtlinien

    HT9023 8.1.1. Richtlinien Sicherheitsstandard: IEC/EN61010-1, IEC/EN61010-2-032 EMC: IEC/EN61326-1 Technische Dokumentation: IEC/EN61187 Sicher. von Messzubehör: IEC/EN61010-31 Isolation: Klasse 2, doppelte Isolation Verschmutzungsgrad: Überspannungskategorie: CAT IV 600V, CAT III 1000V zu Erde 8.1.2. Allgemeine Eigenschaften Mechanische Eigenschaften Abmessungen (L x B x H):...

  • Seite 54: Umweltbedingungen

    HT9023 8.2. UMWELTBEDINGUNGEN 8.2.1. Klimabedingungen für den Gebrauch Bezugstemperatur: 23°C ± 5°C Betriebstemperatur: 0°C ÷ 40°C Zulässige Betriebs-Luftfeuchtigkeit: <80%RH Lagertemperatur: -10°C ÷ 60°C Lager-Luftfeuchtigkeit: <70%RH Maximale Höhe: 2000m, Gebrauch im Inneren Dieses Produkt ist konform im Sinne der Niederspannungsrichtlinie 2014/35/EU,...

  • Seite 55: Service

    HT9023 9. SERVICE 9.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung,...

  • Seite 56: Anhang - Theoretische Informationen

    HT9023 ANHANG – THEORETISCHE INFORMATIONEN 10.1. SPANNUNGS- UND STROMOBERWELLEN Jede periodische Nicht-Sinuswelle kann als Summe von Sinuswellen dargestellt werden, mit einer Frequenz, die jeweils ein Vielfaches der Fundamentalen ist, entsprechend der Beziehung:        v(t) sin( ...
  • Seite 57 HT9023 Grenzwerte für Oberwellen EN-50160 legt die Grenzen für die Spannungsoberwellen fest, die in ein Netz durch einen Stromversorger eingeleitet werden können. Unter normalen Bedingungen, während irgendeiner Periode in der Woche, 95% der RMS Werte jeder Spannungsoberwelle, gemittelt über 10 Minuten, wird niedriger zu sein haben, oder gleich der Werte, die in der folgenden Tabelle angegeben sind.
  • Seite 58 HT9023 Der Wert der vektoriellen Summe der Ströme in einem gut ausbalancierten System, das nicht lineare Lasten versorgt, kann noch ganz niedrig sein. Trotzdem eliminiert die Summe nicht alle Stromoberwellen. Die ungeraden Vielfache der dritten Oberwelle (“TRIPLENS” genannt) werden algebraisch im Neutralleiter addiert und können daher zur Überhitzung des Leiters führen, auch wenn die Lasten ausbalanciert sind.
