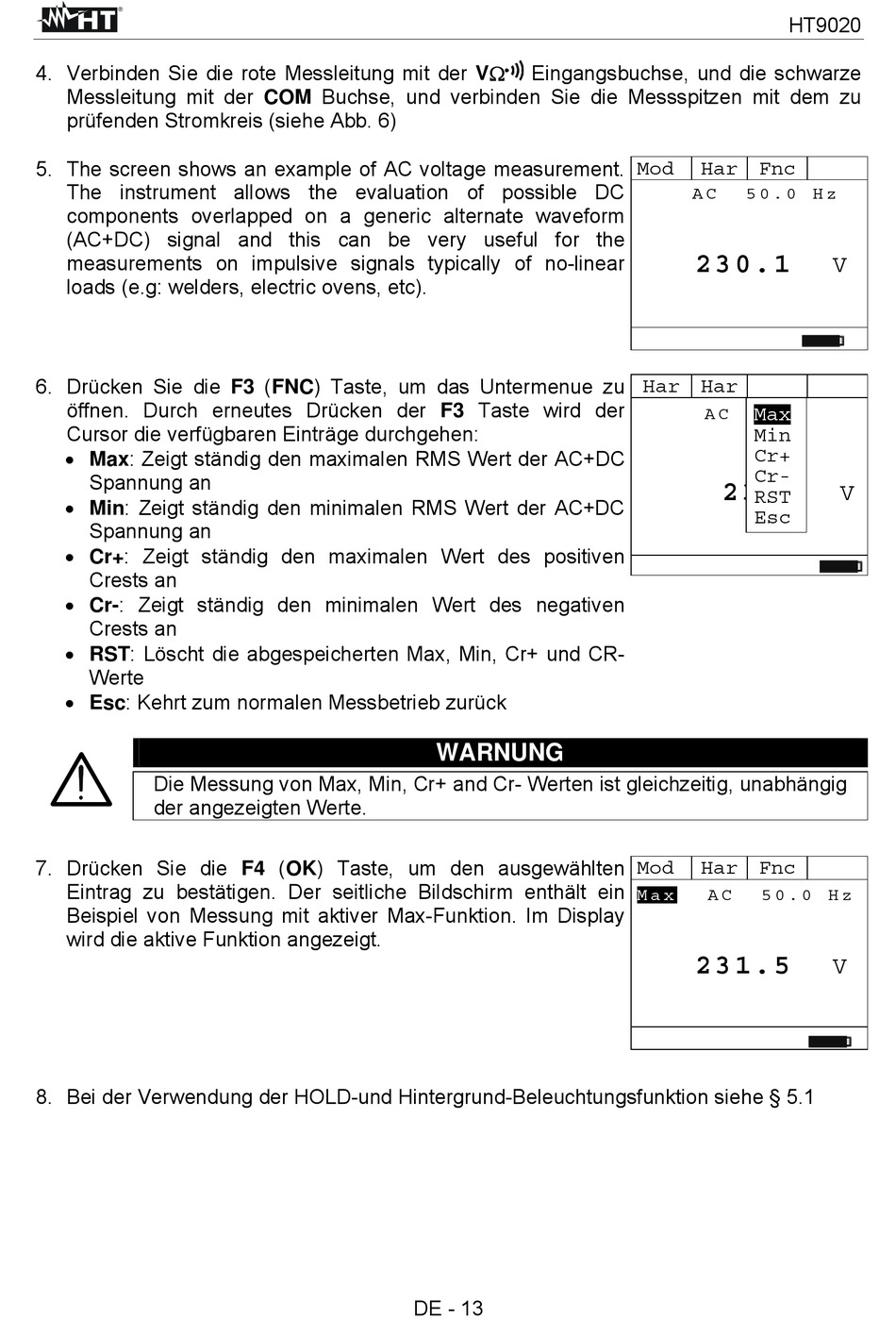

HT HT9020 Bedienungsanleitung Seite 15

4. Verbinden Sie die rote Messleitung mit der V
Messleitung mit der COM Buchse, und verbinden Sie die Messspitzen mit dem zu
prüfenden Stromkreis (siehe Abb. 6)
5. The screen shows an example of AC voltage measurement.
The instrument allows the evaluation of possible DC
components overlapped on a generic alternate waveform
(AC+DC) signal and this can be very useful for the
measurements on impulsive signals typically of no-linear
loads (e.g: welders, electric ovens, etc).
6. Drücken Sie die F3 (FNC) Taste, um das Untermenue zu
öffnen. Durch erneutes Drücken der F3 Taste wird der
Cursor die verfügbaren Einträge durchgehen:
 Max: Zeigt ständig den maximalen RMS Wert der AC+DC
Spannung an
 Min: Zeigt ständig den minimalen RMS Wert der AC+DC
Spannung an
 Cr+: Zeigt ständig den maximalen Wert des positiven
Crests an
 Cr-: Zeigt ständig den minimalen Wert des negativen
Crests an
 RST: Löscht die abgespeicherten Max, Min, Cr+ und CR-
Werte
 Esc: Kehrt zum normalen Messbetrieb zurück
Die Messung von Max, Min, Cr+ and Cr- Werten ist gleichzeitig, unabhängig
der angezeigten Werte.
7. Drücken Sie die F4 (OK) Taste, um den ausgewählten
Eintrag zu bestätigen. Der seitliche Bildschirm enthält ein
Beispiel von Messung mit aktiver Max-Funktion. Im Display
wird die aktive Funktion angezeigt.
8. Bei der Verwendung der HOLD-und Hintergrund-Beleuchtungsfunktion siehe § 5.1
Eingangsbuchse, und die schwarze
WARNUNG
DE - 13
HT9020
Mod Har Fnc
A C 5 0 . 0 H z
2 3 0 . 1
Har Har Fnc
Max
A C
Min
Cr+
Cr-
2 3 .
RST
Esc
Mod Har Fnc
M a x A C 5 0 . 0 H z
2 3 1 . 5
V
OK
V
V
