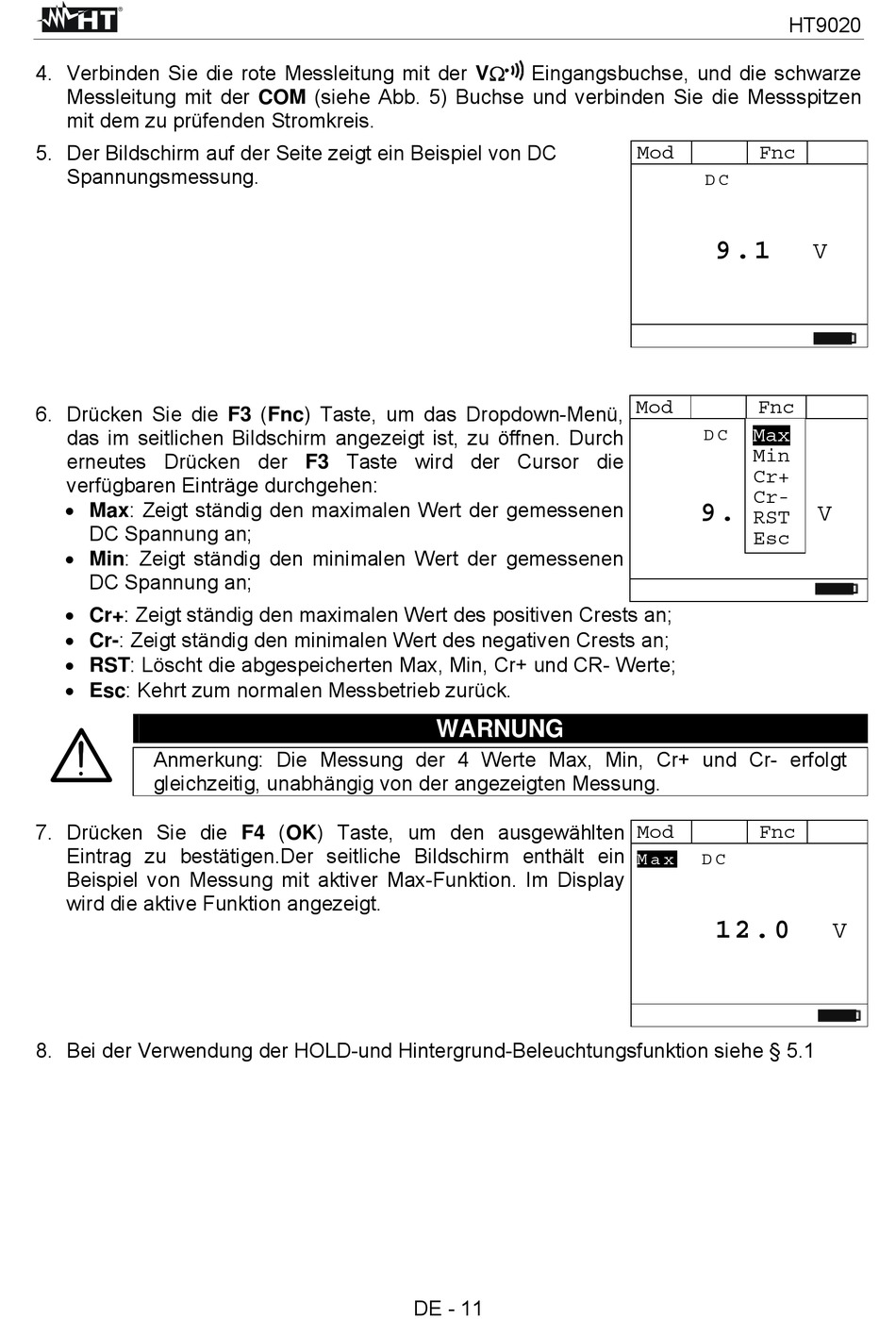

4. Verbinden Sie die rote Messleitung mit der V
Messleitung mit der COM (siehe Abb. 5) Buchse und verbinden Sie die Messspitzen
mit dem zu prüfenden Stromkreis.
5. Der Bildschirm auf der Seite zeigt ein Beispiel von DC
Spannungsmessung.
6. Drücken Sie die F3 (Fnc) Taste, um das Dropdown-Menü,
das im seitlichen Bildschirm angezeigt ist, zu öffnen. Durch
erneutes Drücken der F3 Taste wird der Cursor die
verfügbaren Einträge durchgehen:
Max: Zeigt ständig den maximalen Wert der gemessenen
DC Spannung an;
Min: Zeigt ständig den minimalen Wert der gemessenen
DC Spannung an;
Cr+: Zeigt ständig den maximalen Wert des positiven Crests an;
Cr-: Zeigt ständig den minimalen Wert des negativen Crests an;
RST: Löscht die abgespeicherten Max, Min, Cr+ und CR- Werte;
Esc: Kehrt zum normalen Messbetrieb zurück.
Anmerkung: Die Messung der 4 Werte Max, Min, Cr+ und Cr- erfolgt
gleichzeitig, unabhängig von der angezeigten Messung.
7. Drücken Sie die F4 (OK) Taste, um den ausgewählten
Eintrag zu bestätigen.Der seitliche Bildschirm enthält ein
Beispiel von Messung mit aktiver Max-Funktion. Im Display
wird die aktive Funktion angezeigt.
8. Bei der Verwendung der HOLD-und Hintergrund-Beleuchtungsfunktion siehe § 5.1
Eingangsbuchse, und die schwarze
WARNUNG
DE - 11
HT9020
Mod
Fnc
D C
9 . 1
Mod
Fnc
Max
D C
Min
Cr+
Cr-
9 .
RST
Esc
Mod
Fnc
M a x
D C
1 2 . 0
V
o
V
V
