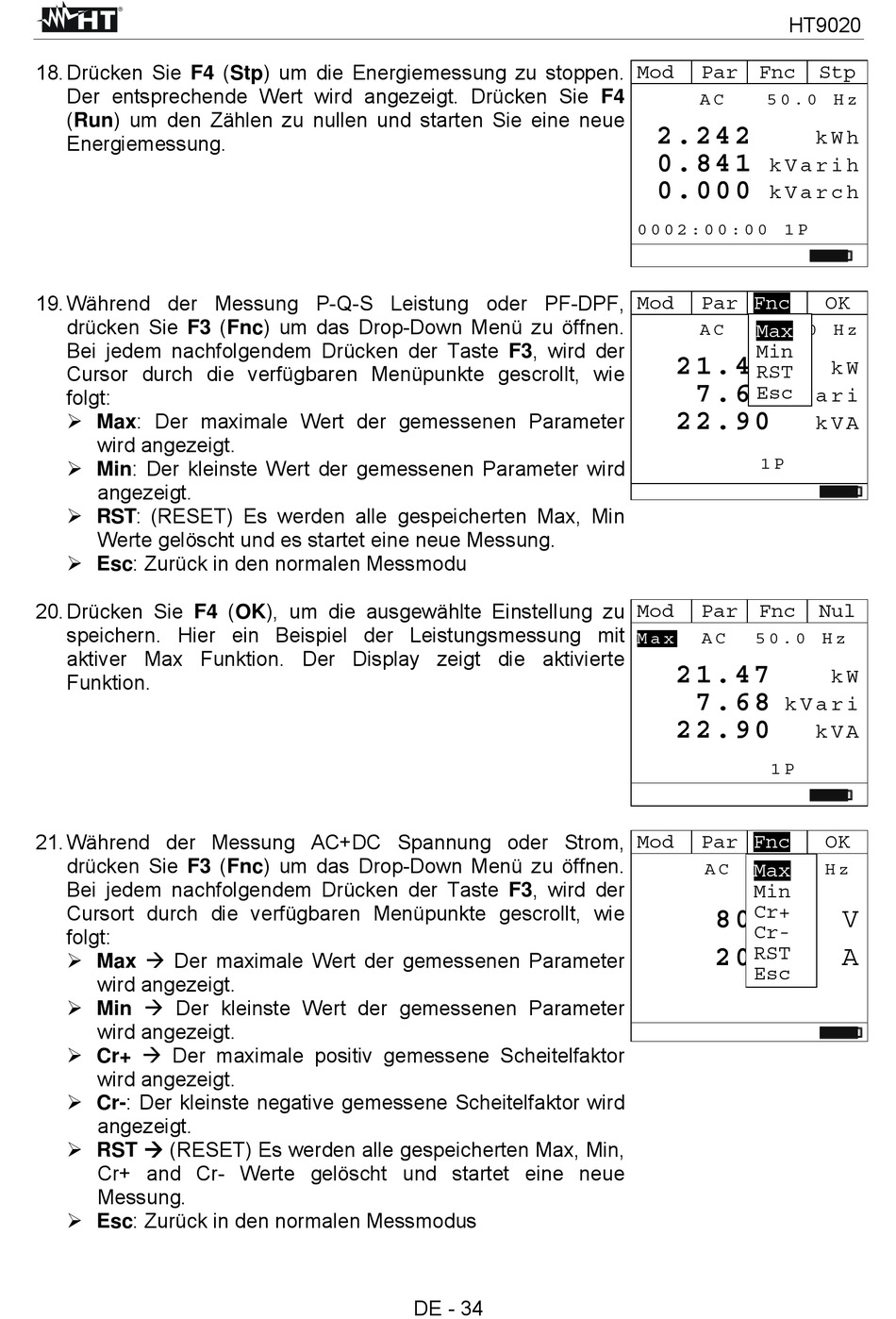

HT HT9020 Bedienungsanleitung Seite 36

18. Drücken Sie F4 (Stp) um die Energiemessung zu stoppen.
Der entsprechende Wert wird angezeigt. Drücken Sie F4
(Run) um den Zählen zu nullen und starten Sie eine neue
Energiemessung.
19. Während der Messung P-Q-S Leistung oder PF-DPF,
drücken Sie F3 (Fnc) um das Drop-Down Menü zu öffnen.
Bei jedem nachfolgendem Drücken der Taste F3, wird der
Cursor durch die verfügbaren Menüpunkte gescrollt, wie
folgt:
 Max: Der maximale Wert der gemessenen Parameter
wird angezeigt.
 Min: Der kleinste Wert der gemessenen Parameter wird
angezeigt.
 RST: (RESET) Es werden alle gespeicherten Max, Min
Werte gelöscht und es startet eine neue Messung.
 Esc: Zurück in den normalen Messmodu
20. Drücken Sie F4 (OK), um die ausgewählte Einstellung zu
speichern. Hier ein Beispiel der Leistungsmessung mit
aktiver Max Funktion. Der Display zeigt die aktivierte
Funktion.
21. Während der Messung AC+DC Spannung oder Strom,
drücken Sie F3 (Fnc) um das Drop-Down Menü zu öffnen.
Bei jedem nachfolgendem Drücken der Taste F3, wird der
Cursort durch die verfügbaren Menüpunkte gescrollt, wie
folgt:
 Max  Der maximale Wert der gemessenen Parameter
wird angezeigt.
 Min  Der kleinste Wert der gemessenen Parameter
wird angezeigt.
 Cr+  Der maximale positiv gemessene Scheitelfaktor
wird angezeigt.
 Cr-: Der kleinste negative gemessene Scheitelfaktor wird
angezeigt.
 RST  (RESET) Es werden alle gespeicherten Max, Min,
Cr+ and Cr- Werte gelöscht und startet eine neue
Messung.
 Esc: Zurück in den normalen Messmodus
DE - 34
HT9020
Mod Par Fnc
A C 5 0 . 0 H z
2 . 2 4 2
0 . 8 4 1
k V a r i h
0 . 0 0 0
k V a r c h
0 0 0 2 : 0 0 : 0 0 1 P
Mod Par Fnc
A C Max 5 0 . 0 H z
Min
2 1 . 4 7
RST
7 . 6 8
Esc
k V a r i
2 2 . 9 0
1 P
Mod Par Fnc
M a x A C 5 0 . 0 H z
2 1 . 4 7
7 . 6 8
k V a r i
2 2 . 9 0
1 P
Mod Par Fnc
A C Max 5 0 . 0 H z
Min
Cr+
8 0 . 0
Cr-
RST
2 0 . 0
Esc
Stp
k W h
OK
k W
k V A
Nul
k W
k V A
OK
V
A
