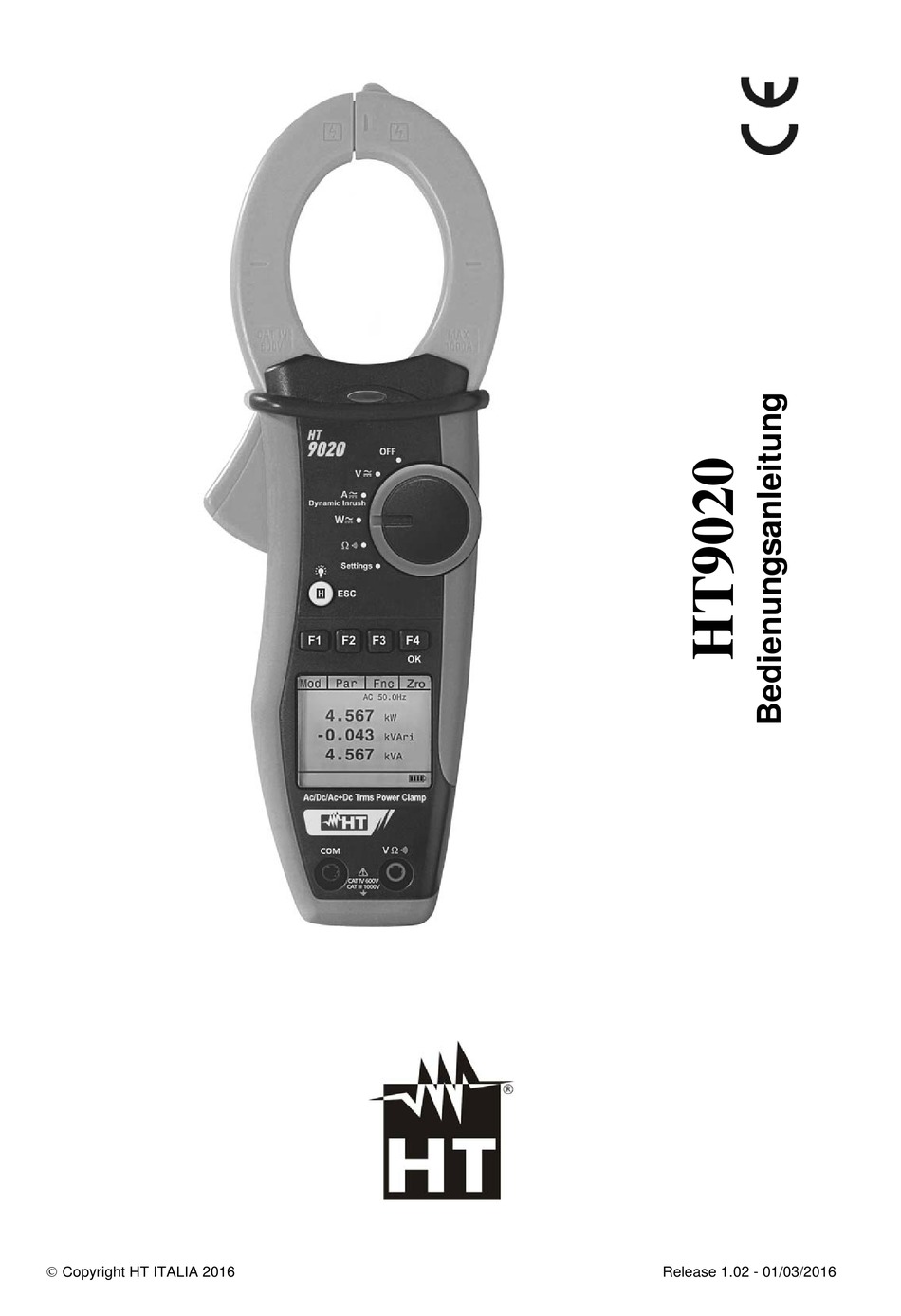

  • Seite 1  Copyright HT ITALIA 2016 Release 1.02 - 01/03/2016...

  • Seite 3: Inhaltsverzeichnis

    HT9020 Inhalt: 1.  SICHERHEITSVORKEHRUNGEN UND VERFAHREN ............2  1.1. Vorwort ............................. 2     1.2. Während der Anwendung ........................ 3     1.3. Nach Gebrauch ..........................3     1.4. messkategorien-Definition (Überspannungskategorien) ..............3     2.  ALLGEMEINE BESCHREIBUNG ..................... 4 ...

  • Seite 4: Sicherheitsvorkehrungen Und Verfahren

    HT9020 1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist.

  • Seite 5: Während Der Anwendung

    HT9020 1.2. WÄHREND DER ANWENDUNG Lesen Sie die folgenden Empfehlungen und Anweisungen sorgfältig: WARNUNG Das Nichtbefolgen der Verwarnungen und/oder der Gebrauchsanweisungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Benutzer darstellen.  Bevor Sie den Funktionswahlschalter drehen und den Messbereich ändern, entfernen Sie den Leiter von der Zange oder die Messleitungen vom Stromkreis.

  • Seite 6: Allgemeine Beschreibung

    HT9020 2. ALLGEMEINE BESCHREIBUNG Die Zange HT9020 kann die folgenden Messungen durchführen:  DC und AC+DC Spannung mit True RMS  DC und AC+DC Strom mit True RMS  Phasenfolge  Wirkleistung, Blindleistung, Scheinleistung sowie Leistungsfaktor in 1 und/oder 3 phasigen symmetrisch belasteten Systemen ...

  • Seite 7: Vorbereitung Für Die Verwendung

    HT9020 3. VORBEREITUNG FÜR DIE VERWENDUNG 3.1. VORBEREITENDE PRÜFUNG Die gesamte Ausrüstung ist vor dem Versand mechanisch und elektrisch überprüft worden. Es wurde dafür Sorge getragen, dass das Messgerät Sie unbeschädigt erreicht. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transportes verursacht worden sein könnte.

  • Seite 8: Bedienungsanleitung

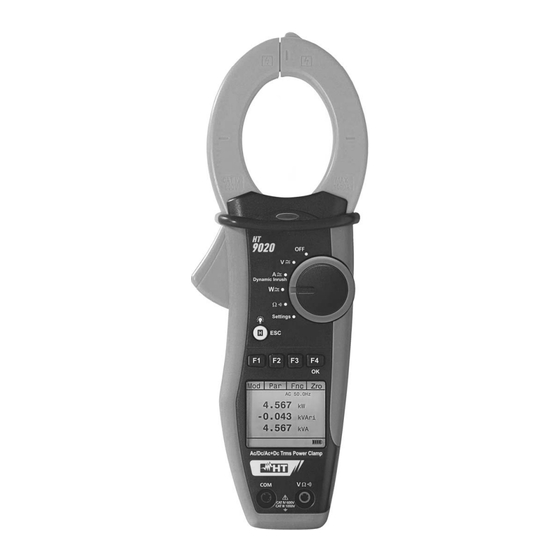

    HT9020 4. BEDIENUNGSANLEITUNG 4.1. GERÄTEBESCHREIBUNG 4.1.1. Funktionsbeschreibung LEGENDE: 1. Zangenbacken 2. LED AC-Spannungserkennung 3. Zangenöffner 4. Funktionswahlschalter 5. Taste H /ESC Hintergrundbeleuchtung 6. Funktionstasten F1 – F2 – F3 – F4/OK 7. LCD-Anzeige 8. V Eingangsbuchse 9. COM Buchse Abb. 1: Gerätebeschreibung 4.1.2.

  • Seite 9: Handschutzvorrichtung

    HT9020 4.1.3. Handschutzvorrichtung LEGENDE: 1. Handschutzvorrichtung 2. Sicherheitsbereich Abb. 3: Handschutzvorrichtung Halten Sie Ihre Hände immer unterhalb der Schutzvorrichtung, die sich in einer geeigneten Stellung befindet, um den korrekten Sicherheitsabstand von eventuellen offen liegenden leitfähigen Teilen zu gewährleisten (siehe Abb. 3).

  • Seite 10: Tastenbeschreibung

    HT9020 4.2. TASTENBESCHREIBUNG 4.2.1. Funktionstasten F1 – F2 – F3 – F4/OK Die Funktionstasten F1 - F2 - F3 - F4/OK haben unterschiedliche Funktionen je nach dem eingestellten Messmodus (zur detaillierten Beschreibung, siehe die einzelnen Funktionen). 4.2.2. H/ESC/ Taste Durch kurzes Drücken der “H” Taste aktivieren Sie die Data HOLD Funktion, um die Anzeige des Messwertes einzufrieren.

  • Seite 11: Gerätefunktionen

    HT9020 5. GERÄTEFUNKTIONEN 5.1. STELLUNG “SETTINGS”: GERÄTE-EINSTELLUNGEN Wenn Sie den Funktionswahlschalter auf “Settings” stellen,   erscheint im Display der Bildschirm hier auf der Seite, der die S p r a c h e : möglichen Einstellungen des Gerätes zeigt.

  • Seite 12: Dc Spannungsmessung

    HT9020 5.3. DC SPANNUNGSMESSUNG WARNUNG Die maximale DC oder AC+DC Eingangsspannung beträgt 1000V. Wenn im Display die Meldung “> 999.9V” erscheint, bedeutet es, dass der maximale Messwert der Zange überschreitet worden ist. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen Abb.
  • Seite 13 HT9020 4. Verbinden Sie die rote Messleitung mit der V Eingangsbuchse, und die schwarze Messleitung mit der COM (siehe Abb. 5) Buchse und verbinden Sie die Messspitzen mit dem zu prüfenden Stromkreis. 5. Der Bildschirm auf der Seite zeigt ein Beispiel von DC Spannungsmessung.

  • Seite 14: Ac/Ac+Dc Spannungsmessung

    HT9020 5.4. AC/AC+DC SPANNUNGSMESSUNG WARNUNG Die maximale AC/AC+DC Eingangsspannung beträgt 1000V. Wenn im Display die Meldung “> 999.9V” erscheint, bedeutet es, dass der maximale Messwert der Zange überschreitet worden ist. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen Abb.
  • Seite 15 HT9020 4. Verbinden Sie die rote Messleitung mit der V Eingangsbuchse, und die schwarze Messleitung mit der COM Buchse, und verbinden Sie die Messspitzen mit dem zu prüfenden Stromkreis (siehe Abb. 6) 5. The screen shows an example of AC voltage measurement.

  • Seite 16: Spannungsoberwellen

    HT9020 5.4.1. Spannungsoberwellen 1. Drücken Sie die F2 (Har) Taste, um das Oberwellen Menue für Spannung , das im seitlichen Bildschirm angezeigt ist, zu 5 0 . 0 H z öffnen. Durch erneutes Drücken der F2 (RMS) Taste wird der Cursor zum Bildschirm Spannungsmessung zurückkehren:...

  • Seite 17: Prüfung Der Phasenfolge Und Der Phasengleichheit Mit Einer Messspitze

    HT9020 5.4.2. Prüfung der Phasenfolge und der Phasengleichheit mit einer Messspitze WARNUNG Bei der Messung muss der Benutzer das Messgerät in der Hand halten. Prüfung der Phasenfolge Abb. 7: Prüfung der Phasenfolge 1. Drücken Sie F1 (Mod) um das Drop-Down Menü zu öffnen und wählen Sie “Drehf.”...
  • Seite 18 HT9020 WARNUNG Wenn die Frequenz der gemessenen Spannung niedriger als 42.5Hz oder höher als 69Hz ist, erscheint im Display keine Meldung “F<42.5 Hz” oder “F>69 Hz” und die Phasenerkennung beginnt nicht. 5. Wenn eine Spannung gleich oder größer als 100V erkannt wird, ertönt der Summer des Gerätes und das Symbol...

  • Seite 19: Prüfung Der Phasengleichheit

    HT9020 9. Wenn die zwei Phasen, mit denen die Messspitze verbunden wurde, in der richtigen Reihenfolge gemessen wurden, D r e h f . erscheint der Bildschirm auf der Seite. Wenn die Reihenfolge der Phasen nicht korrekt ist, erscheint im Display die Meldung “132”.
  • Seite 20 HT9020 3. Wenn eine Spannung gleich oder größer als 100V erkannt wird, ertönt der Summer des Gerätes und das Symbol D r e h f . "Mess" erscheint im Display. Drücken Sie jetzt keine Taste und halten Sie die Messleitung weiterhin an den Leiter mit der Phase L1.

  • Seite 21: Dc Strommessung

    HT9020 5.5. DC STROMMESSUNG WARNUNG  Der maximale messbare DC Strom beträgt 1000A. Wenn im Display die Meldung “>999.9A” erscheint, bedeutet es, dass der maximale Messwert der Zange überschreitet worden ist. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen...
  • Seite 22 HT9020 WARNUNG Setzen Sie den Leiter ins Zentrum der Zangenöffnung, damit Sie eine genauere Ablesung der Messwerte erhalten. Auf die vorhandenen Ausrichtungsmarkierungen achten. 5. Der Bildschirm auf der Seite zeigt ein Beispiel einer DC Strommessung. 1 0 0 . 0 6.

  • Seite 23: Ac/Ac+Dc Strommessung

    HT9020 5.6. AC/AC+DC STROMMESSUNG WARNUNG  Der maximale messbare AC/AC+DC Strom beträgt 1000A. Wenn im Display die Meldung “>999.9A” erscheint, bedeutet es, dass der maximale Messwert der Zange überschreitet worden ist. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen ...
  • Seite 24 HT9020 WARNUNG Setzen Sie den Leiter ins Zentrum der Zangenöffnung, damit Sie eine genauere Ablesung der Messwerte erhalten. Auf die vorhandenen Ausrichtungsmarkierungen Bezug nehmen (siehe Abb. 2). 5. Der Bildschirm auf der Seite zeigt ein Beispiel einer AC Strommessung. Das Messgerät ermöglicht eine Erfassung 5 0 .

  • Seite 25: Stromoberwellen

    HT9020 5.6.1. Stromoberwellen 1. Drücken Sie die F2 (Har) Taste, um das Dropdown-Menü, das im seitlichen Bildschirm angezeigt ist, zu öffnen. Durch 5 0 . 0 H z erneutes Drücken der F2 (RMS) Taste wird der Cursor die verfügbaren 1 0 0 . 0 2.

  • Seite 26: Dynamic Inrush: Strommessung (Messung Des Anlaufstroms)

    HT9020 5.6.2. Dynamic Inrush: Strommessung (Messung des Anlaufstroms) WARNUNG  Der maximale messbare AC/AC+DC Strom beträgt 1000A. Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen...
  • Seite 27 HT9020 6. Drücken Sie F2 (Dsp) um folgende verfügbare Werte auszuwählen:  PK  Peak Wert in 1ms  Max RMS Wert in 16.7ms 18.2  Max RMS Wert in 20ms  Max RMS Wert in 50ms  Max RMS Wert in 100ms Fix –...

  • Seite 28: Dc Leistungs & Energiemessung

    HT9020 5.7. DC LEISTUNGS & ENERGIEMESSUNG WARNUNG  Die maximale DC Eingangsspannung beträgt 1000V und der maximale messbare DC Strom beträgt 1000A. Versuchen Sie nicht, Spannungen oder Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät...
  • Seite 29 HT9020 4. Drücken Sie F4 (Nul) um den Nullabgleich durchzuführen Par Fnc 0 . 0 0 5. Verbinden Sie die rote Messleitung mit der V Eingangsbuchse, und die schwarze Messleitung mit der COM Eingangsbuchse. Die rote Messspitze mit dem “+” und die schwarze Messspitze mit dem “-”...
  • Seite 30 HT9020 9. Drücken Sie die Taste F4 (Run) um die Energiemessung zu starten. Der Zähler im unteren Teil des Displays wird aktiviert. 0 . 0 0 0 k W h 0 0 0 0 : 0 0 : 0 0 10.
  • Seite 31 HT9020 13. Bei der Messung von Spannung- und Strom drücken Sie die F3 (Fnc) Taste, um das Dropdown-Menü, das im seitlichen Bildschirm angezeigt ist, zu öffnen. Durch erneutes Drücken der F4 Taste wird der Cursor die verfügbaren Funktionen 8 0 . 0 durchgehen: 2 0 .

  • Seite 32: Ac/Ac +Dc Leistungs & Energymessung

    HT9020 5.8. AC/AC +DC LEISTUNGS & ENERGYMESSUNG WARNUNG  Die maximale AC/AC+DC Eingangsspannung beträgt 1000V und der maximale messbare AC/AC+DC Strom beträgt 1000A. Versuchen Sie nicht, Spannungen oder Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen.
  • Seite 33 HT9020 4. Drücken Sie F4 (Nul) um den angezeigten Wert zu nullen Par Fnc 0 . 0 0 5. Verbinden Sie die rote Messleitung mit der V Eingangsbuchse, und die schwarze Messleitung mit der COM Eingangsbuchse, und verbinden Sie das Gerät, wie in der Abb.
  • Seite 34 HT9020 9. Der Bildschirm auf der Seite zeigt ein Beispiel von AC Par Fnc Spannung und Strom. 5 0 . 0 H z 2 2 9 . 7 9 9 . 6 10. Drücken Sie F2 (Par) um das Drop-Down Menü zu öffnen und wählen Sie “Spannung Har”...
  • Seite 35 HT9020 14. Bei der Messung von Spannungs- oder Stromoberwellen ◄ drücken Sie die F3 (Fnc) Taste, um das Dropdown-Menü, das im seitlichen Bildschirm angezeigt ist, zu öffnen. Durch erneutes Drücken der F3 Taste wird der Cursor die verfügbaren Einträge durchgehen: ...
  • Seite 36 HT9020 18. Drücken Sie F4 (Stp) um die Energiemessung zu stoppen. Par Fnc Der entsprechende Wert wird angezeigt. Drücken Sie F4 5 0 . 0 H z (Run) um den Zählen zu nullen und starten Sie eine neue 2 . 2 4 2 k W h Energiemessung.
  • Seite 37 HT9020 22. Drücken Sie F4 (OK), um die ausgewählte Einstellung zu Par Fnc speichen. Hier wird Ihnen ein Beispiel mit aktivierter Max. M a x 5 0 . 0 H z Funktion angezeigt. 8 0 . 0 2 0 . 0 23.

  • Seite 38: Stellung " ": Widerstand- Und Durchgangsmessung

    HT9020 5.9. STELLUNG “ ”: WIDERSTAND- UND DURCHGANGSMESSUNG WARNUNG Entfernen Sie vor der Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 13: Widerstandsmessung 1. Wenn Sie den Funktionswahlschalter auf “ ” stellen, wird der Bildschirm auf der Seite angezeigt.
  • Seite 39 HT9020 4. Verbinden Sie die rote Messleitung mit der V Eingangsbuchse, und die schwarze Messleitung mit der COM Eingangsbuchse, und verbinden Sie das Gerät, wie in der Abb. 13 beschrieben wird. 5. Der Bildschirm zeigt ein Beispiel der Widerstandsmessung. 20.0 kΩ...
  • Seite 40 HT9020 11. Bei der Widerstands- oder Durchgangsmessung drücken Sie die F2 (Fnc) Taste, um das Dropdown-Menü, das im seitlichen Bildschirm angezeigt ist, zu öffnen. Durch erneutes Drücken der F2 Taste wird der Cursor die verfügbaren Einträge durchgehen: 50.0 kΩ  Max: Zeigt ständig den maximalen Wert des gemessenen Widerstands an;...

  • Seite 41: Wartung Und Pflege

    HT9020 6. WARTUNG UND PFLEGE 6.1. ALLGEMEINE INFORMATIONEN 1. Das Gerät, das Sie gekauft haben, ist ein Präzisionsinstrument. Überschreiten Sie niemals die technischen Grenzwerte in dieser Bedienungsanleitung bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden.

  • Seite 42: Technische Daten

    HT9020 7. TECHNISCHE DATEN 7.1. TECHNISCHE EIGENSCHAFTEN Die Genauigkeit ist angegeben als ± [%Anz. +(dgt* Auflösung)] auf 23°C±5°C, <80%HR DC Spannung Messbereich Auflösung Genauigkeit Überlastschutz 0.1  999.9V (1.0%Anz+3dgt) 1000VDC/ACrms 0.1V Eingangswiderstand: 1MΩ AC Spannung (AC+DC TRMS) Messbereich Auflösung Genauigkeit Überlastschutz...
  • Seite 43 HT9020 DC Leistung Messbereich [kW] Auflösung [kW] Genauigkeit 0.00  99.99 0.01 (3.0Anz+3dgt) 100.0  999.9 Eingangswiderstand: 1MΩ ,Genauigkeit definiert bei: Spannung > 10V, Strom ≥ 2A Wirk- und Scheinleistung Messbereich [kW], [kVA] Auflösung [kW], [kVA] Genauigkeit 0.00  99.99 0.01...

  • Seite 44: Richtlinien

    HT9020 7.1.1. Richtlinien Sicherheitsstandard: IEC/EN61010-1, IEC/EN61010-2-032 EMC: IEC/EN61326-1 Technische Dokumentation: IEC/EN61187 Sicher. von Messzubehör: IEC/EN61010-31 Isolation: Klasse 2, doppelte Isolation Verschmutzungsgrad: Maximale Höhe: 2000m, Gebrauch im Inneren Überspannungskategorie: CAT IV 600V / CAT III 1000V zu Erde, max 1000V zwischen Eingängen 7.1.2.

  • Seite 45: Service

    HT9020 8. SERVICE 8.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Von der Garantie ausgenommen sind: ...

  • Seite 46: Anhang - Theoretische Informationen

    HT9020 9. ANHANG – THEORETISCHE INFORMATIONEN 9.1. BERECHNUNG DER LEISTUNGEN IN “AC 1P” BETRIEB Das Gerät misst die RMS Spannungs- und RMS Stromwerte und berechnet die durchschnittlichen Leistungswerte für jede Periode. Die Formeln für die Berechnung der Leistung sind: ...

  • Seite 47: Spannungs- Und Stromoberwellen

    HT9020 9.4. SPANNUNGS- UND STROMOBERWELLEN Jede periodische Nicht-Sinuswelle kann als Summe von Sinuswellen dargestellt werden, mit einer Frequenz, die jeweils ein Vielfaches der Fundamentalen ist, entsprechend der Beziehung:        v(t) sin(  wobei: = Mittelwert von v(t) = Amplitude der Fundamentalen von v(t) = Amplitude der k.

  • Seite 48: Grenzwerte Für Oberwellen

    HT9020 9.5. GRENZWERTE FÜR OBERWELLEN EN-50160 legt die Grenzen für die Spannungsoberwellen fest, die in ein Netz durch einen Stromversorger eingeleitet werden können. Unter normalen Bedingungen, während irgendeiner Periode in der Woche, 95% der RMS Werte jeder Spannungsoberwelle, gemittelt über 10 Minuten, wird niedriger zu sein haben, oder gleich der Werte, die in der folgenden Tabelle angegeben sind.
  • Seite 49 HT9020 Der Wert der vektoriellen Summe der Ströme in einem gut ausbalancierten System, das nicht lineare Lasten versorgt, kann noch ganz niedrig sein. Trotzdem eliminiert die Summe nicht alle Stromoberwellen. Die ungeraden Vielfache der dritten Oberwelle (“TRIPLENS” genannt) werden algebraisch im Neutralleiter addiert und können daher zur Überhitzung des Leiters führen, auch wenn die Lasten ausbalanciert sind.
  • Seite 52 Fax: +55 19 9979.11325 eMail: info@htinstruments.es eMail: ht@htitalia.it eMail: vendas@ht-instruments.com.br Web: www.htinstruments.es Web: www.ht-instruments.com Web: www.ht-instruments.com.br HT INSTRUMENTS USA LLC HT INSTRUMENTS GMBH HT ITALIA CHINA OFFICE 3145 Bordentown Avenue W3 Am Waldfriedhof 1b 意大利HT中国办事处 08859 Parlin - NJ - USA...
