9. Wenn die zwei Phasen, mit denen die Messspitze verbunden
wurde, in der richtigen Reihenfolge gemessen wurden,
erscheint der Bildschirm auf der Seite. Wenn die Reihenfolge
der Phasen nicht korrekt ist, erscheint im Display die
Meldung "132".
Drücken Sie die F3 (New) Taste zur Durchführung einer
neuen Messung.
Prüfung der Phasengleichheit
Bei der Messung muss der Benutzer das Messgerät in der Hand halten.
1. Das Gerät zeigt den Bildschirm hier auf der Seite und wartet
die Erkennung der Phase L1 ab.
2. Verbinden Sie Sie die rote Messleitung mit der V
Eingangsbuchse und die schwarze Messleitung mit der COM
Eingangsbuchse. Kontaktieren Sie die rote Messspitze mit
der Phase L1 und die schwarze Messspitze mit dem PE
Leiter (Abb. 8).
WARNUNG

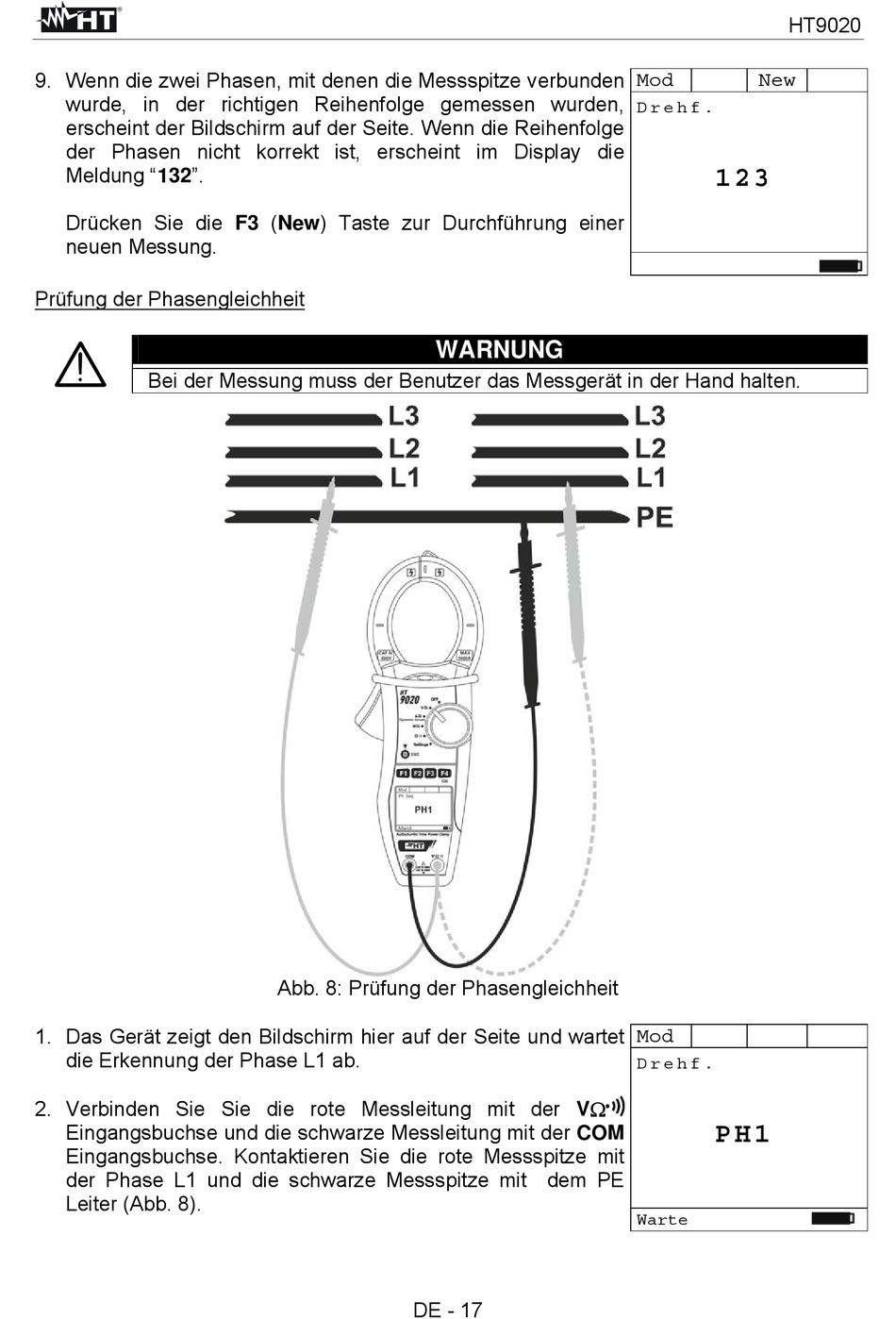

Abb. 8: Prüfung der Phasengleichheit
DE - 17
HT9020
Mod
New
D r e h f .
1 2 3
Mod
D r e h f .
P H 1
Warte
