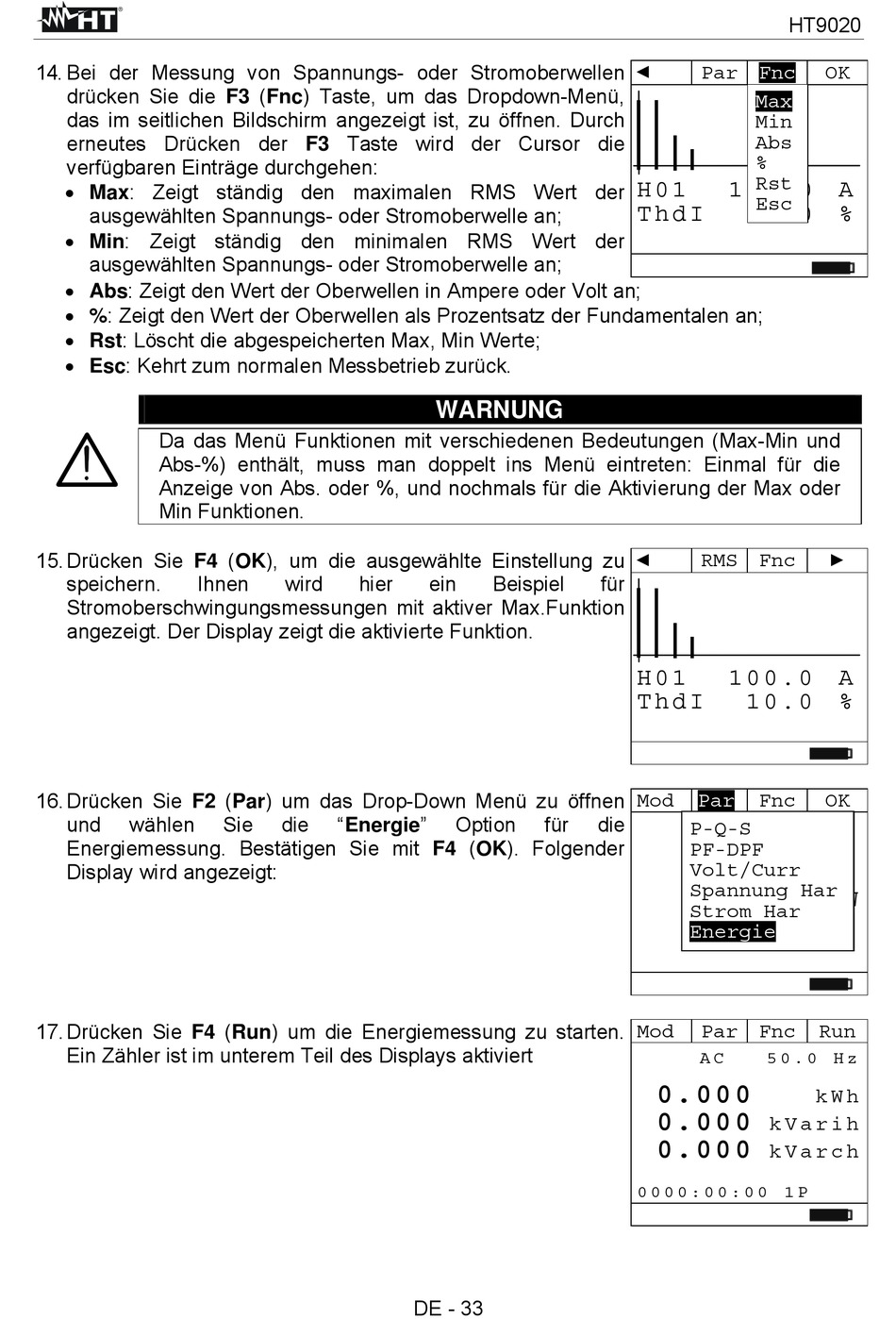

14. Bei der Messung von Spannungs- oder Stromoberwellen
drücken Sie die F3 (Fnc) Taste, um das Dropdown-Menü,
das im seitlichen Bildschirm angezeigt ist, zu öffnen. Durch
erneutes Drücken der F3 Taste wird der Cursor die
verfügbaren Einträge durchgehen:
 Max: Zeigt ständig den maximalen RMS Wert der
ausgewählten Spannungs- oder Stromoberwelle an;
 Min: Zeigt ständig den minimalen RMS Wert der
ausgewählten Spannungs- oder Stromoberwelle an;
 Abs: Zeigt den Wert der Oberwellen in Ampere oder Volt an;
 %: Zeigt den Wert der Oberwellen als Prozentsatz der Fundamentalen an;
 Rst: Löscht die abgespeicherten Max, Min Werte;
 Esc: Kehrt zum normalen Messbetrieb zurück.
Da das Menü Funktionen mit verschiedenen Bedeutungen (Max-Min und
Abs-%) enthält, muss man doppelt ins Menü eintreten: Einmal für die
Anzeige von Abs. oder %, und nochmals für die Aktivierung der Max oder
Min Funktionen.
15. Drücken Sie F4 (OK), um die ausgewählte Einstellung zu
speichern. Ihnen
Stromoberschwingungsmessungen mit aktiver Max.Funktion
angezeigt. Der Display zeigt die aktivierte Funktion.
16. Drücken Sie F2 (Par) um das Drop-Down Menü zu öffnen
und wählen
Energiemessung. Bestätigen Sie mit F4 (OK). Folgender
Display wird angezeigt:
17. Drücken Sie F4 (Run) um die Energiemessung zu starten.
Ein Zähler ist im unterem Teil des Displays aktiviert
wird hier
Sie die "Energie"
WARNUNG
ein Beispiel
Option für
DE - 33
◄
Par Fnc
Max
Min
Abs
%
Rst
H 0 1 1 0 0 . 0
Esc
T h d I 1 0 . 0
◄
RMS Fnc
für
H 0 1 1 0 0 . 0
T h d I 1 0 . 0
M a x
Mod Par Fnc
die
P-Q-S D C
PF-DPF
Volt/Curr
Spannung Har
1 . 6 0
Strom Har
Energie
Mod Par Fnc
A C 5 0 . 0 H z
0 . 0 0 0
0 . 0 0 0
0 . 0 0 0
0 0 0 0 : 0 0 : 0 0 1 P
HT9020
OK
A
%
►
A
%
OK
k W
Run
k W h
k V a r i h
k V a r c h
