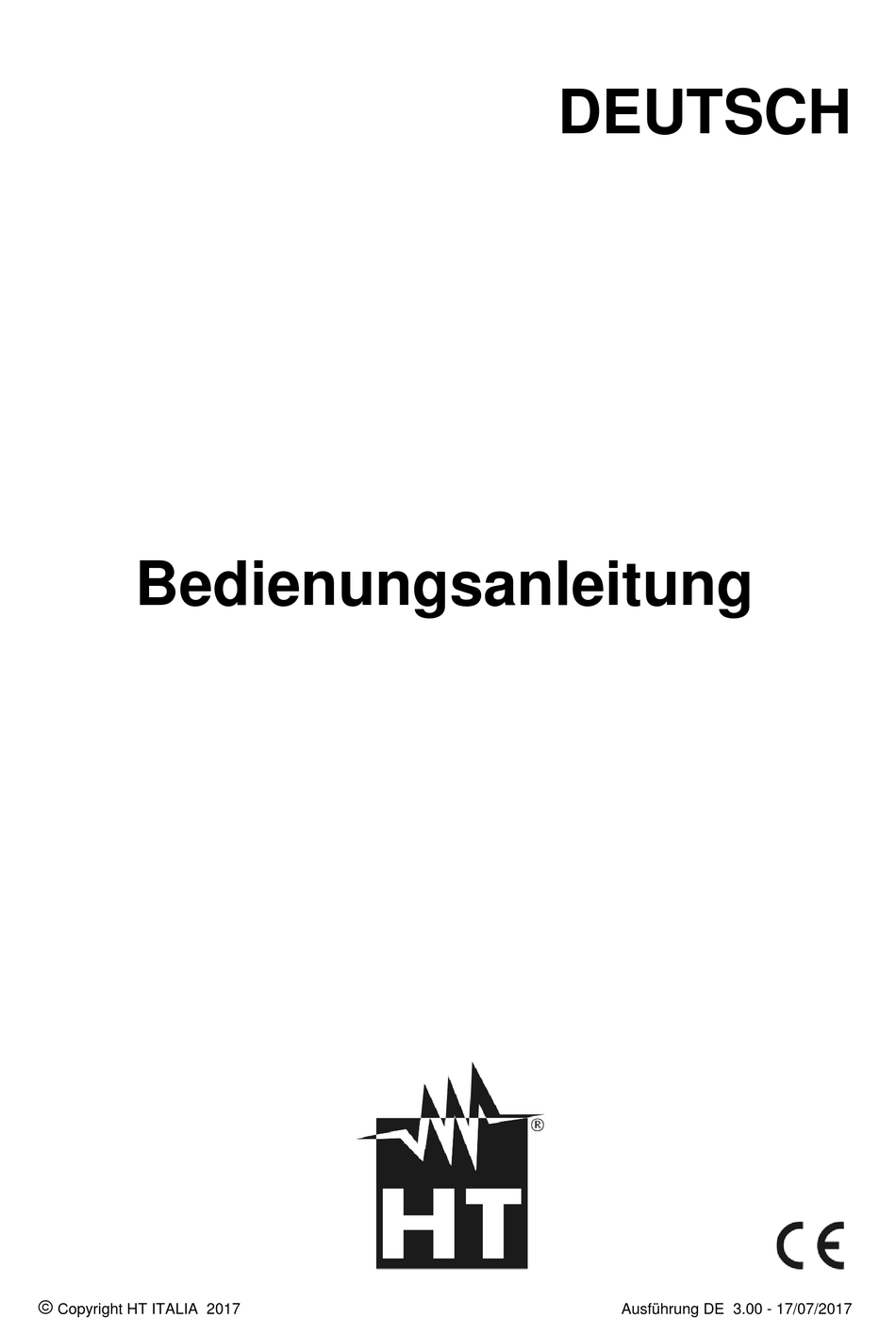

- Seite 1 DEUTSCH Bedienungsanleitung Copyright HT ITALIA 2017 Ausführung DE 3.00 - 17/07/2017...
-
Seite 2: Inhaltsverzeichnis
HT4013 Inhalt: SICHERHEITSVORKEHRUNGEN UND VERFAHREN ..........2 1.1. Vorwort ..........................2 1.2. Während des Gebrauchs ....................3 1.3. Nach dem Gebrauch ......................3 1.4. Messkategorien-Definition (Überspannungskategorien) ........... 3 ALLGEMEINE BESCHREIBUNG ................. 4 2.1. Messgeräte mit Mittelwert und mit True RMS ..............4 ... -
Seite 3: Sicherheitsvorkehrungen Und Verfahren
HT4013 1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist. -
Seite 4: Während Des Gebrauchs
HT4013 1.2. WÄHREND DES GEBRAUCHS Lesen Sie die folgenden Empfehlungen und Anweisungen sorgfältig: WARNUNG Das Nichtbefolgen der Verwarnungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Benutzer darstellen. Bevor Sie den Funktionswahlschalter drehen und den Messbereich ändern, entfernen Sie den Leiter von der Zange oder die Messleitungen vom Stromkreis. -
Seite 5: Allgemeine Beschreibung
HT4013 2. ALLGEMEINE BESCHREIBUNG Das Gerät führt die folgenden Messungen durch: DC und AC Spannung bis 600V AC und DC Strom bis 400A Widerstand- und Durchgangstest mit Summer Kapazität Frequenz mit Messleitungen Duty Cycle (Arbeitszyklus) ... -
Seite 6: Vorbereitung Zum Gebrauch
HT4013 3. VORBEREITUNG ZUM GEBRAUCH 3.1. VORBEREITENDE PRÜFUNG Die gesamte Ausrüstung ist vor dem Versand mechanisch und elektrisch überprüft worden. Es wurde dafür Sorge getragen, dass das Messgerät Sie unbeschädigt erreicht. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transports verursacht worden sein könnte. -
Seite 7: Nomenklatur
HT4013 4. NOMENKLATUR 4.1. GERÄTEBESCHREIBUNG LEGENDE: 1. Zangenbacken 2. AC Spannung Detektor 3. Funktionswahlschalter 4. Zangenöffner 5. HOLD Taste Taste 7. LCD-Anzeige 8. MODE Taste 9. REL Taste 10. Hz% Taste 11. Eingangsbuchse COM 12. V CAPHz%Temp Eingangsbuchse Abb. 1: Gerätebeschreibung 4.1.1. -
Seite 8: Beschreibung Der Funktionstasten
HT4013 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN 4.2.1. HOLD Taste Durch Drücken der “HOLD” Taste aktivieren Sie die Data HOLD Funktion, um die Anzeige des Messwertes einzufrieren. Das Symbol “HOLD” wird angezeigt. Dieser Betriebsmodus wird deaktiviert, wenn die “HOLD” Taste erneut gedrückt oder der Funktionswahlschalter gedreht wird. -
Seite 9: Anweisungen Zum Gebrauch
HT4013 5. ANWEISUNGEN ZUM GEBRAUCH 5.1. DC SPANNUNGSMESSUNG WARNUNG Die maximale DC Eingangsspannung beträgt 600Vrms. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 10: Ac Spannungsmessung
HT4013 5.2. AC SPANNUNGSMESSUNG WARNUNG Die maximale AC Eingangsspannung beträgt 600V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 11: Frequenzmessung Und Duty Cycle-Messung
HT4013 5.3. FREQUENZMESSUNG UND DUTY CYCLE-MESSUNG WARNUNG Bei der Frequenzmessung mit Messleitungen ist die maximale AC Eingangsspannung 600Vrms. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 12: Widerstandsmessung
HT4013 5.4. WIDERSTANDSMESSUNG WARNUNG Entfernen Sie vor der Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 6: Verwendung der Zange für Widerstandsmessung 1. Wählen Sie die Stellung aus 2. Verbinden Sie die rote Messleitung mit der V... -
Seite 13: Durchgangstest Und Dioden-Test
HT4013 5.5. DURCHGANGSTEST UND DIODEN-TEST WARNUNG Entfernen Sie vor der Widerstandsmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 7: Verwendung der Zange für Durchgangstest und Dioden-Test 1. Wählen Sie die Stellung 2. Drücken Sie die MODE Taste mehrmals, bis das Symbol “ “ auf dem Display erscheint, um den Durchgangstest zu starten. -
Seite 14: Kapazitätmessung
HT4013 5.6. KAPAZITÄTMESSUNG WARNUNG Bevor Kapazitätmessungen Kreisen oder Kondensatoren durchführen, trennen Sie die Versorgung des zu messenden Kreises ab und entladen Sie alle vorhandenen Kapazitäten. Abb. 8: Verwendung der Zange für Kapazitätmessung 1. Wählen Sie die Stellung aus. 2. Drücken Sie die MODE Taste mehrmals, bis das Symbol “nF” auf dem Display erscheint. -
Seite 15: Temperaturmessung Mit K-Typ Sonde
HT4013 5.7. TEMPERATURMESSUNG MIT K-TYP SONDE WARNUNG Setzen Sie die Temperaturprobe nicht in Kontakt mit unter Spannung stehenden Oberflächen. Spannungen höher als 30Vrms oder 60VDC verursachen das Risiko eines elektrischen Schlages. Abb. 9: Verwendung der Zange für Temperaturmessung 1. Wählen Sie die Temp°C/°F Stellung aus. -
Seite 16: Ac Und Dc Strommessung
HT4013 5.8. AC UND DC STROMMESSUNG WARNUNG Entfernen Sie vor der Messung alle Messleitungen vom Messobjekt und vom Messgerät. Abb. 10: Verwendung der Zange für Wechselstrommessung 1. Wählen Sie die Stellung 40A, 400A, 40A oder 400A aus. 2. Durch die DC Strom Messung drücken Sie die REL-Taste, um setzen Sie den... -
Seite 17: Wartung Und Pflege
HT4013 6. WARTUNG UND PFLEGE 6.1. ALLGEMEINE INFORMATIONEN 1. Das Gerät, das Sie gekauft haben, ist ein Präzisionsinstrument. Überschreiten Sie niemals die technischen Grenzwerte in dieser Bedienungsanleitung bei der Messung oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden. -
Seite 18: Technische Daten
HT4013 7. TECHNISCHE DATEN 7.1. TECHNISCHE EIGENSCHAFTEN Die Messgenauigkeit ist angegeben als ± [% Ablesung + (Anzahl von Ziffern) x Auflösung]. Sie bezieht sich au eine Temperatur 18°C 28°C mit relativer Luftfeuchtigkeit <75% RH. AC Spannung (Autorange) Eingangswi Bereich Auflösung... -
Seite 19: Referenz Richtlinien
HT4013 Frequenz mit Messleitungen (Autorange) Bereich Auflösung Genauigkeit Empfindlichkeit Überlastschutz 0.01Hz 10.00Hz 49.99Hz 0.1Hz 50.0Hz 499.9Hz 600VDC/ACrms (1.5%Abl+2Ziff) 15Vrms 0.001kHz 0.500kHz 4.999kHz 0.01kHz 5.00kHz 10.0kHz Duty Cycle (Autorange) Bereich Auflösung Genauigkeit 0.1% 0.5%... -
Seite 20: Zubehör
HT4013 7.3. ZUBEHÖR 7.3.1. Standard-Lieferumfang Messleitungen Adapter + Type K Temperaturfühler Schutztasche Batterie Bedienungsanleitung 7.3.2. Optionales Zubehör K-Typ Fühler für Luft- und Gastemperatur Code TK107 K-Typ Fühler für die Temperatur von halb festen Substanzen Code TK108 ... -
Seite 21: Service
HT4013 8. SERVICE 8.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung,...
