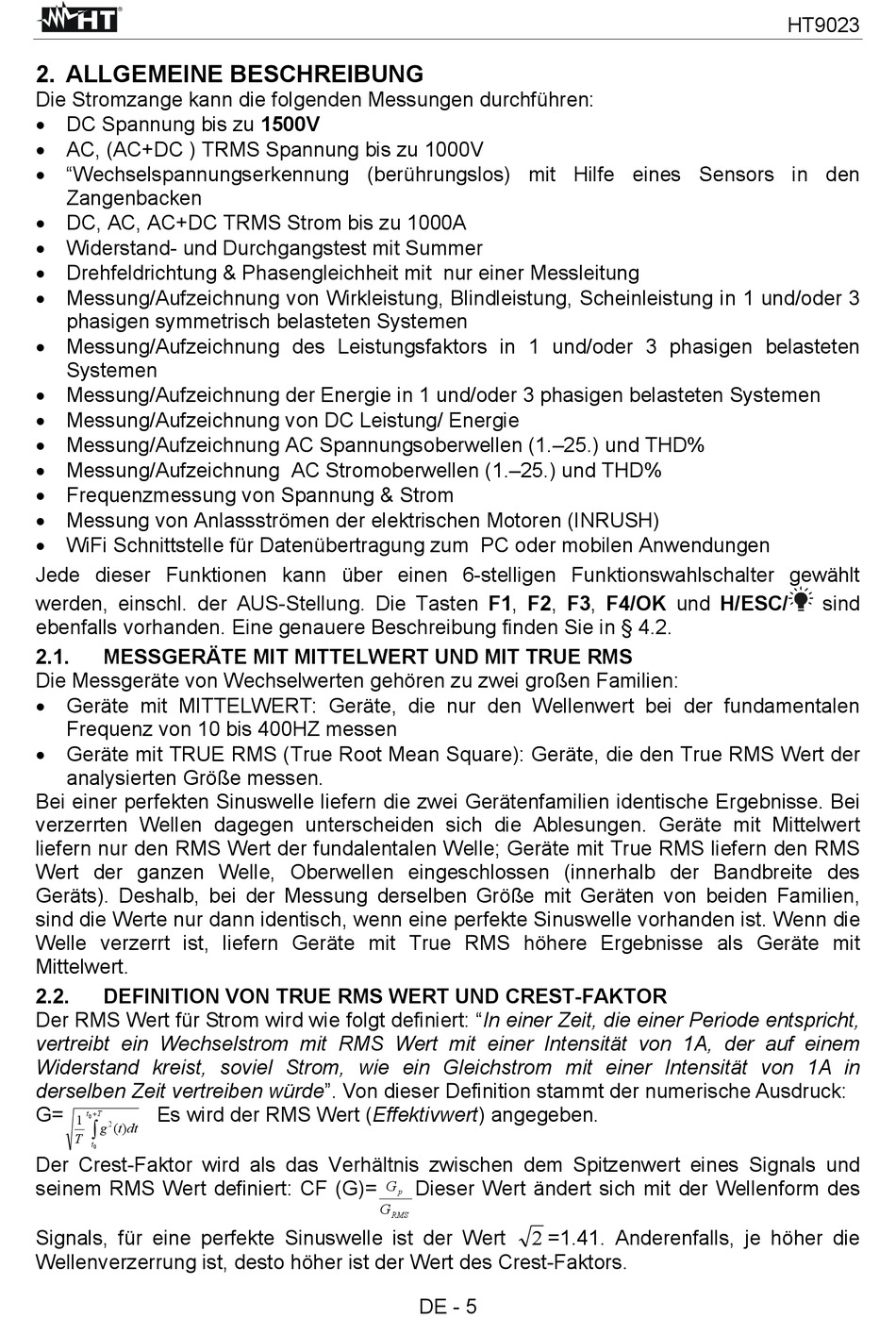

2. ALLGEMEINE BESCHREIBUNG
Die Stromzange kann die folgenden Messungen durchführen:
DC Spannung bis zu 1500V
AC, (AC+DC ) TRMS Spannung bis zu 1000V
"Wechselspannungserkennung (berührungslos) mit Hilfe eines Sensors in den
Zangenbacken
DC, AC, AC+DC TRMS Strom bis zu 1000A
Widerstand- und Durchgangstest mit Summer
Drehfeldrichtung & Phasengleichheit mit nur einer Messleitung
Messung/Aufzeichnung von Wirkleistung, Blindleistung, Scheinleistung in 1 und/oder 3
phasigen symmetrisch belasteten Systemen
Messung/Aufzeichnung des Leistungsfaktors in 1 und/oder 3 phasigen belasteten
Systemen
Messung/Aufzeichnung der Energie in 1 und/oder 3 phasigen belasteten Systemen
Messung/Aufzeichnung von DC Leistung/ Energie
Messung/Aufzeichnung AC Spannungsoberwellen (1.–25.) und THD%
Messung/Aufzeichnung AC Stromoberwellen (1.–25.) und THD%
Frequenzmessung von Spannung & Strom
Messung von Anlassströmen der elektrischen Motoren (INRUSH)
WiFi Schnittstelle für Datenübertragung zum PC oder mobilen Anwendungen
Jede dieser Funktionen kann über einen 6-stelligen Funktionswahlschalter gewählt
werden, einschl. der AUS-Stellung. Die Tasten F1, F2, F3, F4/OK und H/ESC/
ebenfalls vorhanden. Eine genauere Beschreibung finden Sie in § 4.2.
2.1.
MESSGERÄTE MIT MITTELWERT UND MIT TRUE RMS
Die Messgeräte von Wechselwerten gehören zu zwei großen Familien:
Geräte mit MITTELWERT: Geräte, die nur den Wellenwert bei der fundamentalen
Frequenz von 10 bis 400HZ messen
Geräte mit TRUE RMS (True Root Mean Square): Geräte, die den True RMS Wert der
analysierten Größe messen.
Bei einer perfekten Sinuswelle liefern die zwei Gerätenfamilien identische Ergebnisse. Bei
verzerrten Wellen dagegen unterscheiden sich die Ablesungen. Geräte mit Mittelwert
liefern nur den RMS Wert der fundalentalen Welle; Geräte mit True RMS liefern den RMS
Wert der ganzen Welle, Oberwellen eingeschlossen (innerhalb der Bandbreite des
Geräts). Deshalb, bei der Messung derselben Größe mit Geräten von beiden Familien,
sind die Werte nur dann identisch, wenn eine perfekte Sinuswelle vorhanden ist. Wenn die
Welle verzerrt ist, liefern Geräte mit True RMS höhere Ergebnisse als Geräte mit
Mittelwert.
2.2.
DEFINITION VON TRUE RMS WERT UND CREST-FAKTOR
Der RMS Wert für Strom wird wie folgt definiert: "In einer Zeit, die einer Periode entspricht,
vertreibt ein Wechselstrom mit RMS Wert mit einer Intensität von 1A, der auf einem
Widerstand kreist, soviel Strom, wie ein Gleichstrom mit einer Intensität von 1A in
derselben Zeit vertreiben würde". Von dieser Definition stammt der numerische Ausdruck:
G=
Es wird der RMS Wert (Effektivwert) angegeben.
T
t
1
0
2
g
) (
t
dt
T
t
0
Der Crest-Faktor wird als das Verhältnis zwischen dem Spitzenwert eines Signals und
seinem RMS Wert definiert: CF (G)=
Signals, für eine perfekte Sinuswelle ist der Wert
Wellenverzerrung ist, desto höher ist der Wert des Crest-Faktors.
Dieser Wert ändert sich mit der Wellenform des
G
p
G
RMS
2 =1.41. Anderenfalls, je höher die
DE - 5
HT9023
