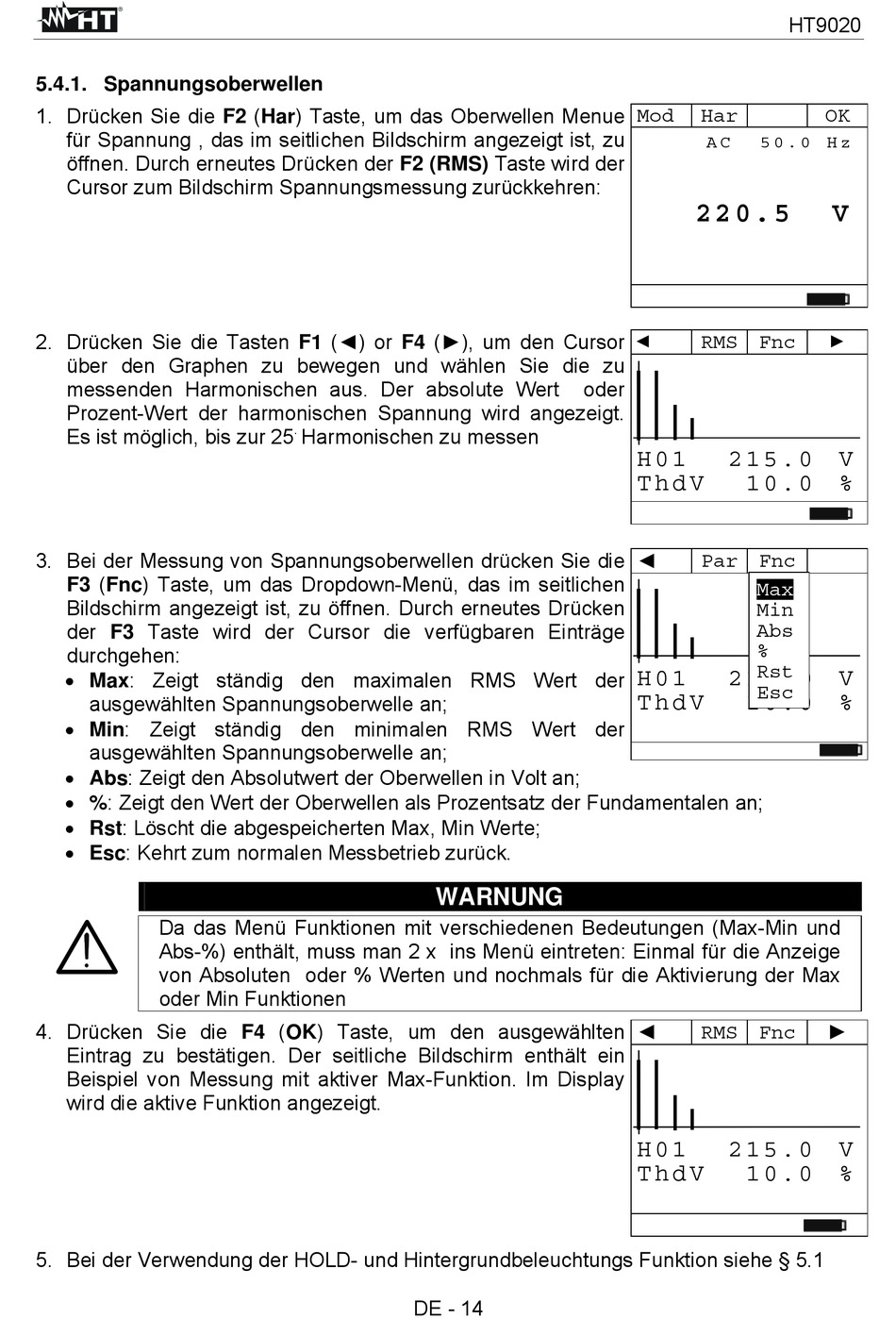

5.4.1. Spannungsoberwellen

1. Drücken Sie die F2 (Har) Taste, um das Oberwellen Menue
für Spannung , das im seitlichen Bildschirm angezeigt ist, zu
öffnen. Durch erneutes Drücken der F2 (RMS) Taste wird der
Cursor zum Bildschirm Spannungsmessung zurückkehren:
2. Drücken Sie die Tasten F1 (◄) or F4 (►), um den Cursor
über den Graphen zu bewegen und wählen Sie die zu
messenden Harmonischen aus. Der absolute Wert
Prozent-Wert der harmonischen Spannung wird angezeigt.
Es ist möglich, bis zur 25
3. Bei der Messung von Spannungsoberwellen drücken Sie die
F3 (Fnc) Taste, um das Dropdown-Menü, das im seitlichen
Bildschirm angezeigt ist, zu öffnen. Durch erneutes Drücken
der F3 Taste wird der Cursor die verfügbaren Einträge
durchgehen:
 Max: Zeigt ständig den maximalen RMS Wert der
ausgewählten Spannungsoberwelle an;
 Min: Zeigt ständig den minimalen RMS Wert der
ausgewählten Spannungsoberwelle an;
 Abs: Zeigt den Absolutwert der Oberwellen in Volt an;
 %: Zeigt den Wert der Oberwellen als Prozentsatz der Fundamentalen an;
 Rst: Löscht die abgespeicherten Max, Min Werte;
 Esc: Kehrt zum normalen Messbetrieb zurück.
Da das Menü Funktionen mit verschiedenen Bedeutungen (Max-Min und
Abs-%) enthält, muss man 2 x ins Menü eintreten: Einmal für die Anzeige
von Absoluten oder % Werten und nochmals für die Aktivierung der Max
oder Min Funktionen
4. Drücken Sie die F4 (OK) Taste, um den ausgewählten
Eintrag zu bestätigen. Der seitliche Bildschirm enthält ein
Beispiel von Messung mit aktiver Max-Funktion. Im Display
wird die aktive Funktion angezeigt.
5. Bei der Verwendung der HOLD- und Hintergrundbeleuchtungs Funktion siehe § 5.1
.
Harmonischen zu messen
WARNUNG
DE - 14
Mod Har
A C
2 2 0 . 5
◄
RMS Fnc
oder
H 0 1 2 1 5 . 0
T h d V 1 0 . 0
◄
Par Fnc
H 0 1 2 1 5 . 0
T h d V 1 0 . 0
◄
RMS Fnc
H 0 1 2 1 5 . 0
T h d V 1 0 . 0
M a x
HT9020
OK
5 0 . 0 H z
V
►
V
%
Max
Min
Abs
%
Rst
V
Esc
%
►
V
%
