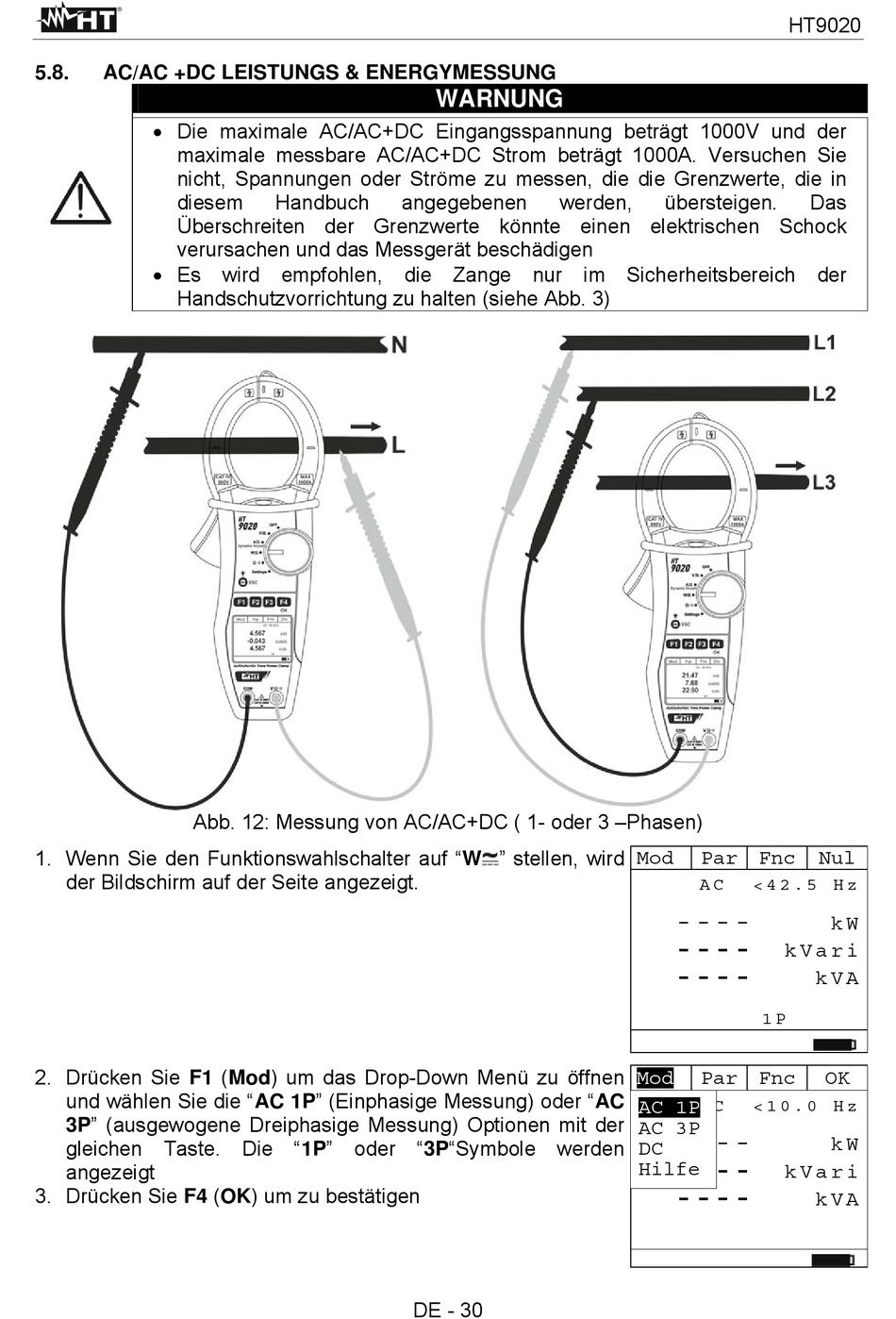

Ac/Ac +Dc Leistungs & Energymessung - HT HT9020 Bedienungsanleitung

5.8. AC/AC +DC LEISTUNGS & ENERGYMESSUNG
 Die maximale AC/AC+DC Eingangsspannung beträgt 1000V und der
maximale messbare AC/AC+DC Strom beträgt 1000A. Versuchen Sie
nicht, Spannungen oder Ströme zu messen, die die Grenzwerte, die in
diesem
Überschreiten der Grenzwerte könnte einen elektrischen Schock
verursachen und das Messgerät beschädigen
 Es wird empfohlen, die Zange nur im Sicherheitsbereich der
Handschutzvorrichtung zu halten (siehe Abb. 3)
Abb. 12: Messung von AC/AC+DC ( 1- oder 3 –Phasen)
1. Wenn Sie den Funktionswahlschalter auf "W " stellen, wird
der Bildschirm auf der Seite angezeigt.
2. Drücken Sie F1 (Mod) um das Drop-Down Menü zu öffnen
und wählen Sie die "AC 1P" (Einphasige Messung) oder "AC
3P" (ausgewogene Dreiphasige Messung) Optionen mit der
gleichen Taste. Die "1P" oder "3P"Symbole werden
angezeigt
3. Drücken Sie F4 (OK) um zu bestätigen
WARNUNG
Handbuch angegebenen
DE - 30
werden, übersteigen.
Mod Par Fnc
A C
- - - -
- - - -
- - - -
Mod Par Fnc
AC 1P A C
AC 3P
- - - -
DC
- - - -
Hilfe
- - - -
HT9020
Das
Nul
< 4 2 . 5 H z
k W
k V a r i
k V A
1 P
OK
< 1 0 . 0 H z
k W
k V a r i
k V A
