PROZESSORMODUL
CAN-Bus-Abschluss
An den beiden Endgeräten in einem CAN-Bus-System muß ein Leitungsabschluss erfolgen. Dies ist
notwendig, um Übertragungsfehler durch Reflexionen auf der Leitung zu verhindern.
CAN-Bus-
Abschluss auf dem
Klemmenmodul

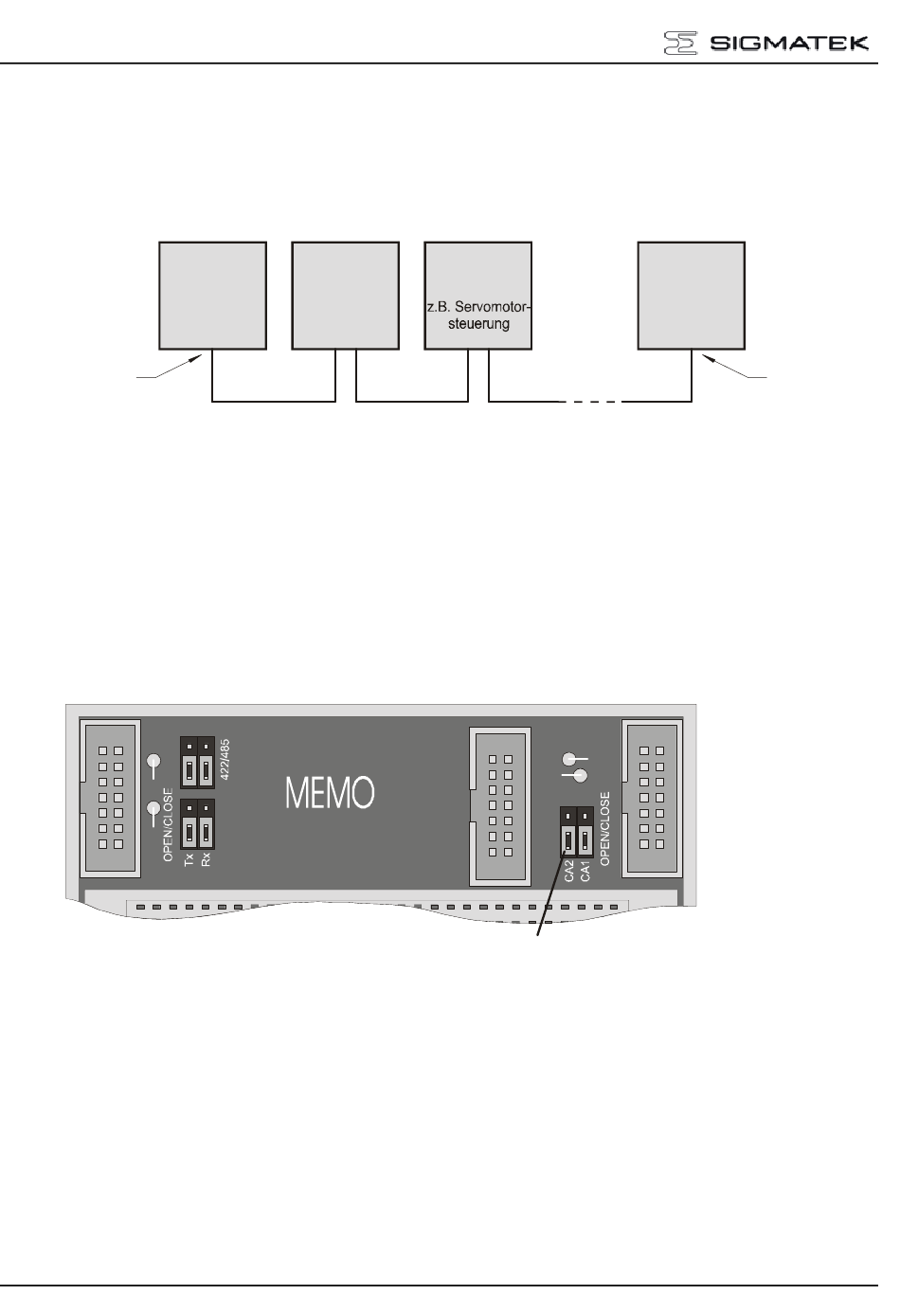

Ist das Prozessormodul DCP 080 eines dieser Endgeräte, so können Sie den Abschluss durch Setzen
eines Jumpers auf dem Klemmenmodul vornehmen.
Auf dem Klemmenmodul DKL 002 ist für CAN1 und CAN2 je ein Jumper vorhanden. Der Jumper
für CAN2 ist dabei für dieses Prozessormodul nicht relevant.
Seite 10
DCP 080
Gerät 1
Gerät 2
z.B. CPU
z.B. Terminal
DCP 080
ET 081
Gerät 3
CAN-Bus-Verbindungen
Jumper für CAN-Bus-Abschluss
Gerät n
z.B. Terminal
ETT 321
D-SUB-Stecker
mit Abschluss-
beschaltung
DKL 002
17.02.2009
