PROZESSORMODUL

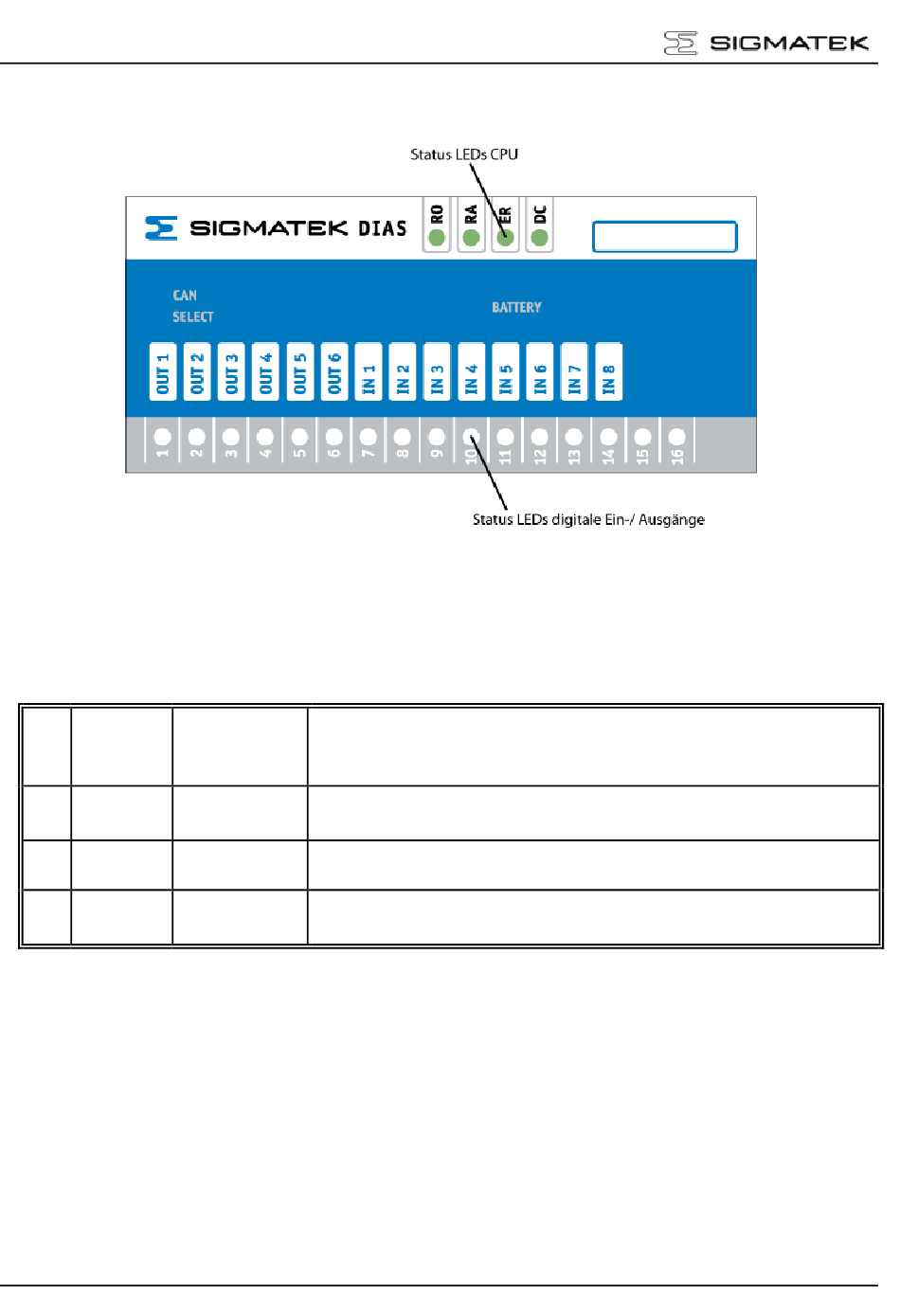

Statusanzeigen
Status-LEDs der CPU
Die Status-LEDs der CPU signalisieren den Betriebsstatus des Prozessormoduls.
RO
gelb
RA
gelb
ER
rot
DC
grün
Seite 6
DCP 080
Run ROM
Leuchtet, wenn das Programm aus dem externen Memorymodul abgearbeitet wird.
Blinkt, wenn das Programm aus dem internen Memorymodul (Flash-PROM)
abgearbeitet wird.
Run RAM
Leuchtet, wenn das Programm aus dem internen Anwenderprogrammspeicher
Error
Blinkt, wenn ein Fehler aufgetreten ist.
Der Fehlercode ist in der Statuszeile der PG-Software ersichtlich.
DC OK
Leuchtet, wenn die Versorgungsspannung der CPU korrekt angeschlossen ist und
(SRAM) abgearbeitet wird.
im angegebenen Bereich liegt (18-30V DC)
17.02.2009
