CCP 511
C-DIAS PROZESSORMODUL

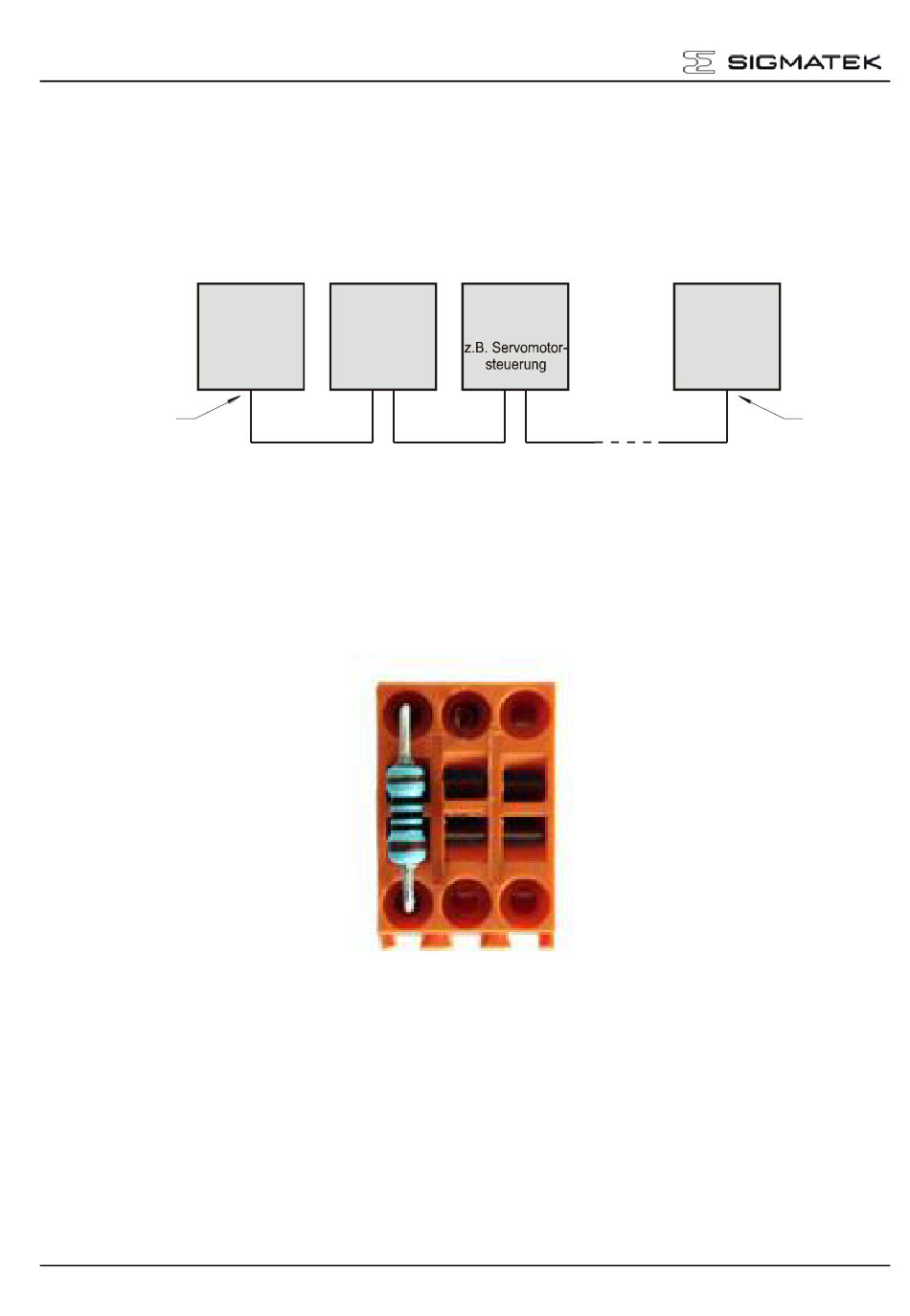

CAN-Bus Abschluss
An den beiden Endgeräten in einem CAN-Bus-System muss ein Leitungsabschluss erfol-
gen. Dies ist notwendig, um Übertragungsfehler durch Reflexionen auf der Leitung zu ver-
hindern.
Gerät 1
CAN-Bus
Abschluss auf dem
Klemmenmodul
Ist das Prozessormodul CCP 511 eines dieser Endgeräte, so können sie den Abschluss
durch Anbringen eines 150R Widerstandes zwischen CAN-A (LOW) und CAN-B (HIGH)
ausführen.
1 x 150R Widerstand
Seite 18
Gerät 2
z.B. CPU
z.B. Terminal
DCP 160
ET 081
Gerät 3
CAN-Bus-Verbindungen
Gerät n
z.B. Terminal
ET 805
DSUB-Stecker
mit Abschluss-
beschaltung
27.03.2020
