NIC-Anzeigecodes

Jeder NIC an der Rückseite besitzt eine Anzeige, die Auskunft über den Aktivitäts- und Verbindungsstatus. Die Aktivitäts-LED Anzeige
zeigt an, ob Data strömen kann über die NIC-und die Verbindung LED-Anzeige weist darauf hin, dass die Geschwindigkeit des verbundenen
Netzwerk.

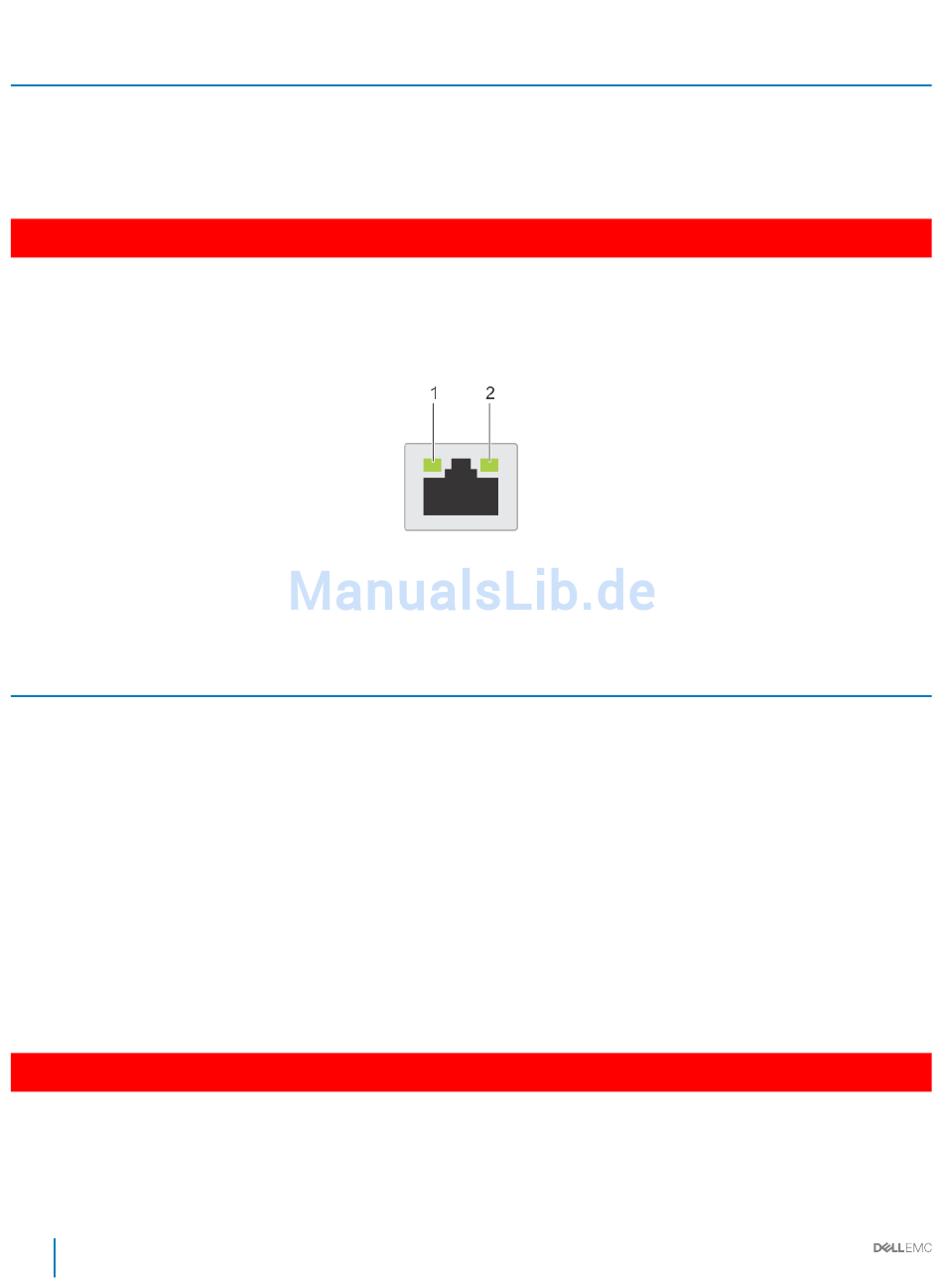

Abbildung 12. NIC-Anzeigecodes
1 Port LED-Anzeigen
Tabelle 9. NIC-Anzeigecodes
Status
Verbindungsanzeige und Aktivitätsanzeige leuchten nicht
Verbindungsanzeige leuchtet grün und Aktivitätsanzeige
blinkt grün.
Verbindungsanzeige leuchtet gelb und Aktivitätsanzeige
blinkt grün.
Verbindungsanzeige leuchtet grün und Aktivitätsanzeige ist
ausgeschaltet
Verbindungsanzeige leuchtet gelb und Aktivitätsanzeige ist
ausgeschaltet
Verbindungsanzeige leuchtet grün blinkend und Aktivität ist
ausgeschaltet
GUID-5AD2F94E-1559-4474-9C4D-C02686CE32D6

Anzeigecodes des Netzteils

Wechselstrom-Netzteile (PSUs) verfügen über einen beleuchteten, durchsichtigen Griff, der als Anzeige fungiert, und Gleichstrom-
Netzteile über eine LED, die als Anzeige fungiert. Die Anzeige gibt Aufschluss darüber, ob das Netzteil an die Netzstromversorgung
angeschlossen ist oder ein Stromausfall aufgetreten ist. Zeigt an, ob Netzstrom anliegt oder ob eine Netzstromstörung vorliegt.
18 EMC Dell PowerEdge R640 – Installations- und Service-Handbuch
PowerEdge R640-System - Übersicht
Symbol Beschreibung
Identifizierung eines Systems in einem Rack durch das Einschalten der
System-ID-Taste Sie können auch über die System-ID-Taste zum
Zurücksetzen des iDRAC und für den Zugriff auf BIOS unter Verwendung
des Schritt through-Modus.
2
Zustand
Der NIC ist nicht mit dem Netzwerk verbunden.
Der NIC ist mit einem gültigen Netzwerk bei seiner maximalen Port-
Geschwindigkeit (1 GBit/s) verbunden.
Der NIC ist mit einem gültigen Netzwerk bei weniger als seiner maximalen
Port-Geschwindigkeit verbunden.
Der NIC ist mit einem gültigen Netzwerk bei seiner maximalen Port-
Geschwindigkeit und Es werden keine Daten gesendet oder empfangen.
Der NIC ist mit einem gültigen Netzwerk bei weniger als seiner maximalen
Port-Geschwindigkeit und Es werden keine Daten gesendet oder
empfangen.
NIC-identifizieren aktiviert ist über die NIC-Konfigurationsdienstprogramm.
Port LED-Anzeigen
