Dell EMC PowerEdge R640 Installationshandbuch Seite 118

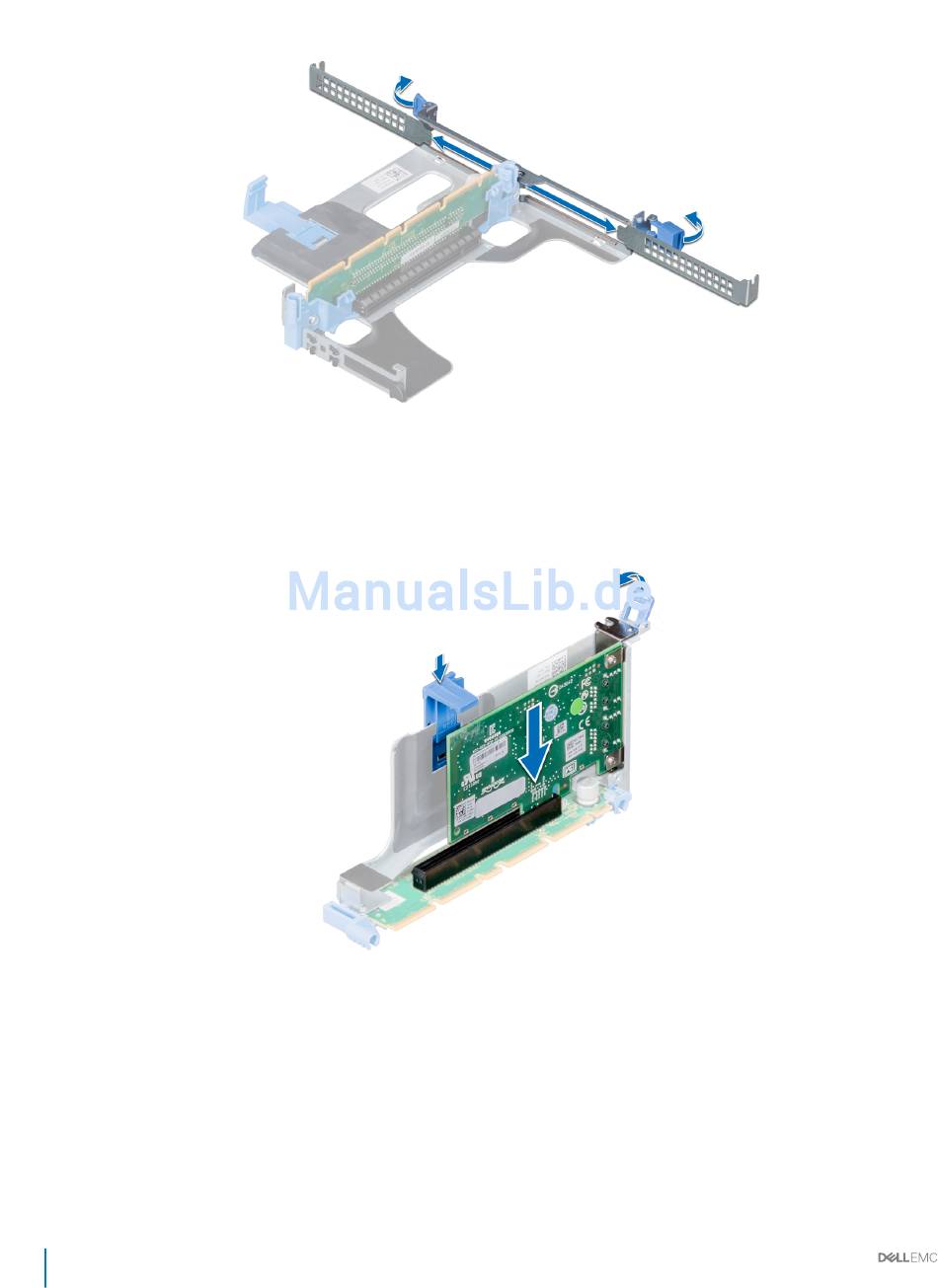

Abbildung 59. Entfernen des Metallabdeckblechs auf Riser 1A
2 Fassen Sie die Karte an den Kanten an und richten Sie den Anschluss an der Karte auf den Anschluss am Riser aus.
3 Drücken Sie den Platinenstecker fest in den Erweiterungskartenanschluss, bis die Karte vollständig eingesetzt ist.
4 Schließen Sie die Verriegelung der Erweiterungskarte.
Abbildung 60. Einbau einer Erweiterungskarte in den Erweiterungskarten-Riser 1B
118 EMC Dell PowerEdge R640 – Installations- und Service-Handbuch
Installieren und Entfernen von Systemkomponenten
