Jumper und Anschlüsse auf der Systemplatine

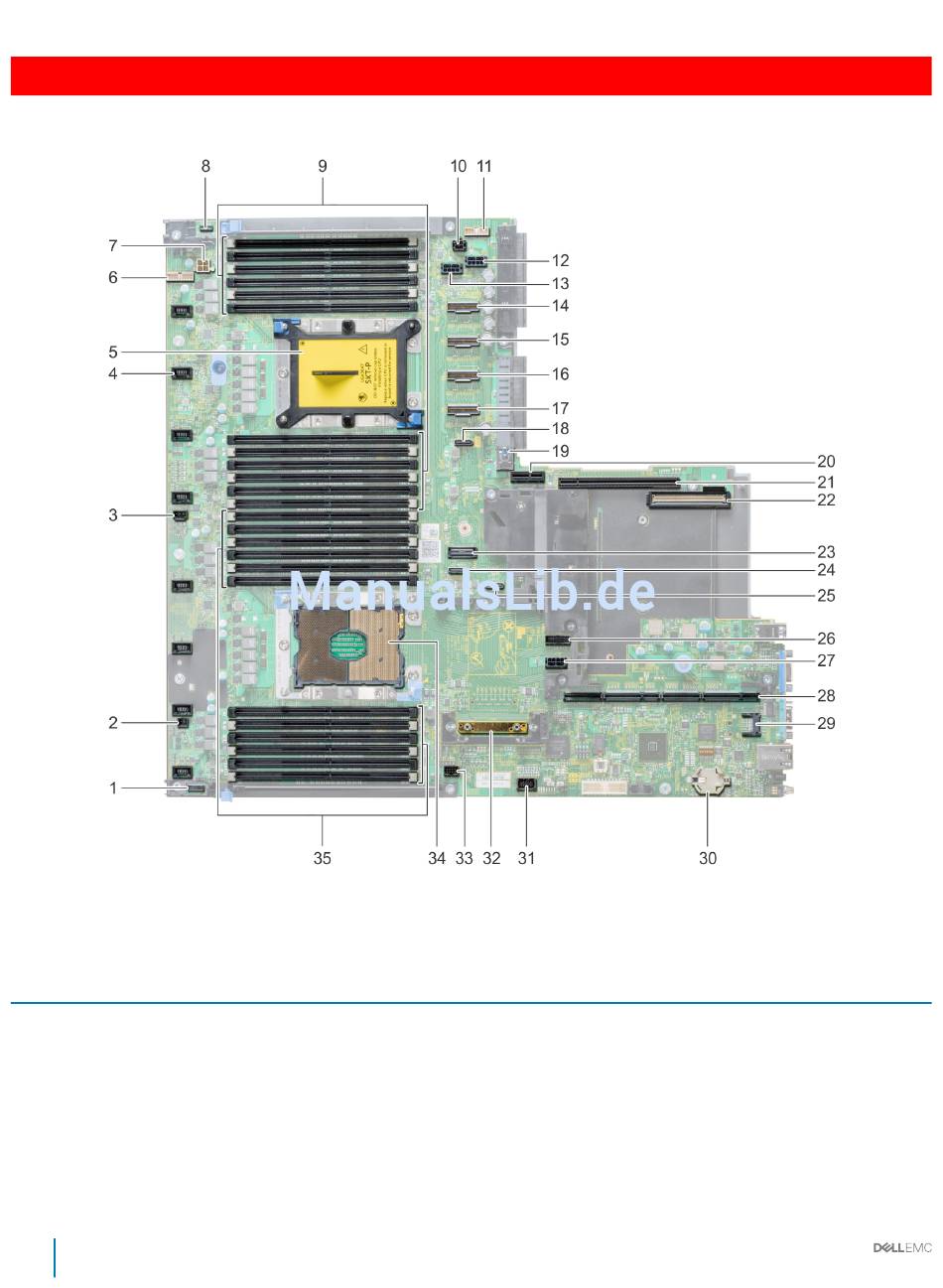

Abbildung 113. Jumper und Anschlüsse auf der Systemplatine
Tabelle 49. Jumper und Anschlüsse auf der Systemplatine
Element
Anschluss
1.
P_RG1_CP
2.
J_WS_PWRBTN
3.
J_INTRUSION_DET1
4.
J_FAN1U_2
5.
CPU2
6.
J_BATT_SIG
172
EMC Dell PowerEdge R640 – Installations- und Service-Handbuch
Jumper und Anschlüsse
Beschreibung
Anschluss für rechtes Bedienfeld
Anschluss für Netzschalter
Anschluss für Gehäuseeingriffschalter
Lüfteranschluss
Prozessorsockel 2
Batterie-Signalanschluss
