Vorderansicht des Systems

In der Vorderansicht sind die verfügbaren Merkmale auf der Vorderseite des Systems zu erkennen.

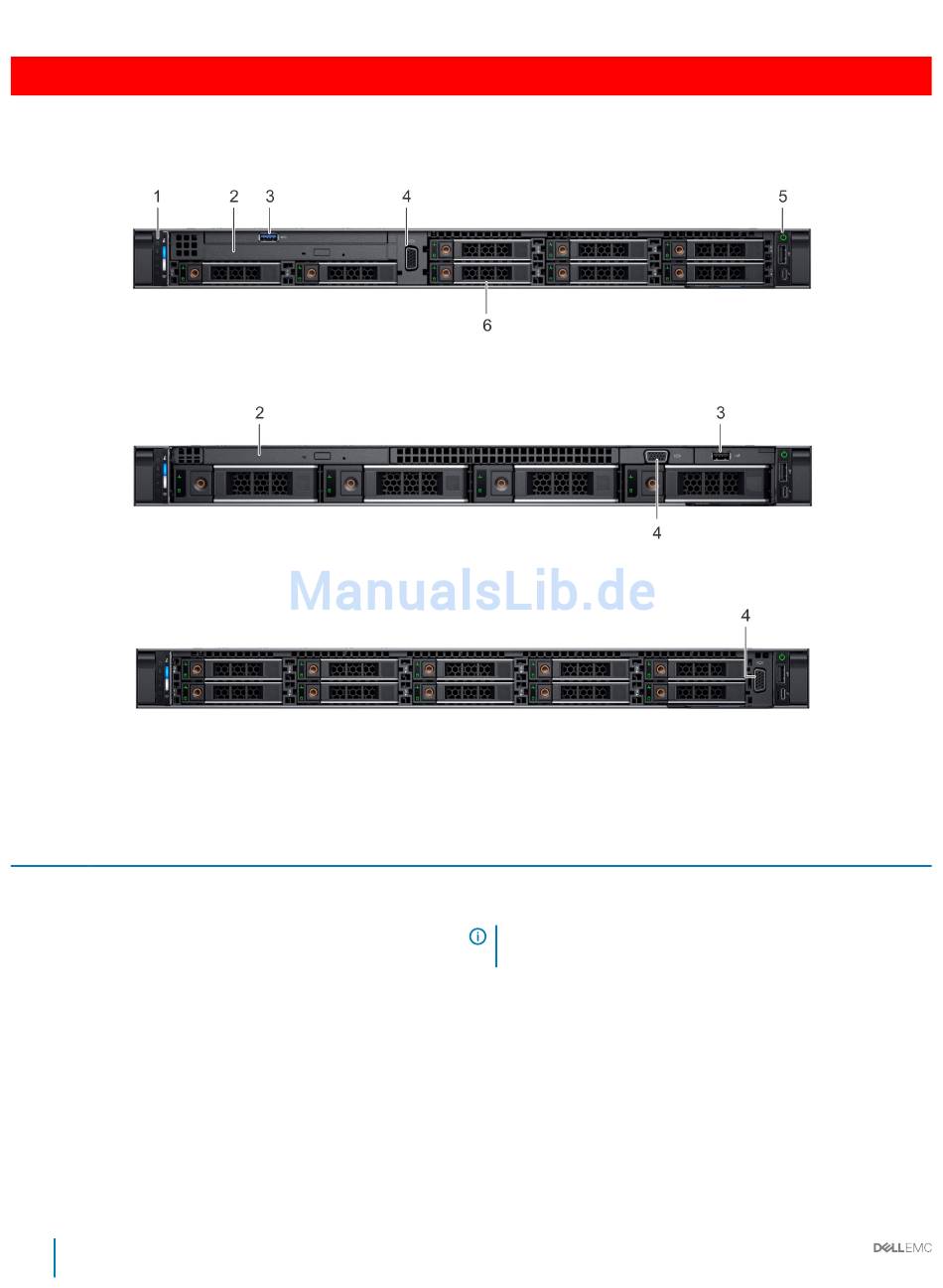

Abbildung 2. Vorderansicht des Systems mit acht 2,5-Zoll-Festplatten
Abbildung 3. Vorderansicht des Systems mit vier 3,5-Zoll-Festplatten
Abbildung 4. Vorderansicht des Systems mit zehn 2,5-Zoll-Festplatten
Tabelle 1. Verfügbare Merkmale auf der Systemvorderseite
Element Ports, Blenden und
Steckplätze
1 Linkes Bedienfeld
10 EMC Dell PowerEdge R640 – Installations- und Service-Handbuch
PowerEdge R640-System - Übersicht
Symbol
k. A.
Beschreibung
Hier befinden sich die Anzeigen für Systemzustand und System-ID,
die Status-LED und die iDRAC Quick Sync 2 Anzeige (WLAN).
ANMERKUNG: Die iDRAC Quick Sync 2 Anzeige ist nur bei
bestimmten Konfigurationen verfügbar.
• Status-LED: Hierüber können Sie feststellen, ob
Hardwarekomponenten ausgefallen sind. Es gibt bis zu fünf
Status-LEDs und eine LED-Leiste für den allgemeinen
Systemstatus (Gehäuse-Funktionszustand und System-ID).
Weitere Informationen finden Sie im Abschnitt zu den LED-
Statusanzeigen.
• Quick Sync 2 (WLAN): Gibt an, dass es sich um ein Quick Sync
fähiges System handelt. Die Quick Sync Funktion ist optional.
Diese Funktion ermöglicht die Systemverwaltung über
Mobilgeräte. Diese Funktion fasst die Hardware- oder Firmware-
Bestände sowie verschiedene Diagnose- und Fehlerinformationen
auf Systemebene so zusammen, dass sie zur Fehlerbehebung am
System verwendet werden können. Weitere Informationen finden
