5 Entfernen Sie das Gehäuse für das interne Festplattenlaufwerk.
Schritte
1 Mit Phillips #2 Schraubenziehers, entfernen Sie die Schrauben, mit denen die Festplattenrückwandplatine am rückseitigen
Festplattenträger befestigt wird.
2 Lösen Sie die Rückwandplatine aus dem Haken an den hinteren Zoll-Festplattenlaufwerksgehäuse , und entfernen Sie sie aus dem
hinteren Festplattenlaufwerksgehäuse.

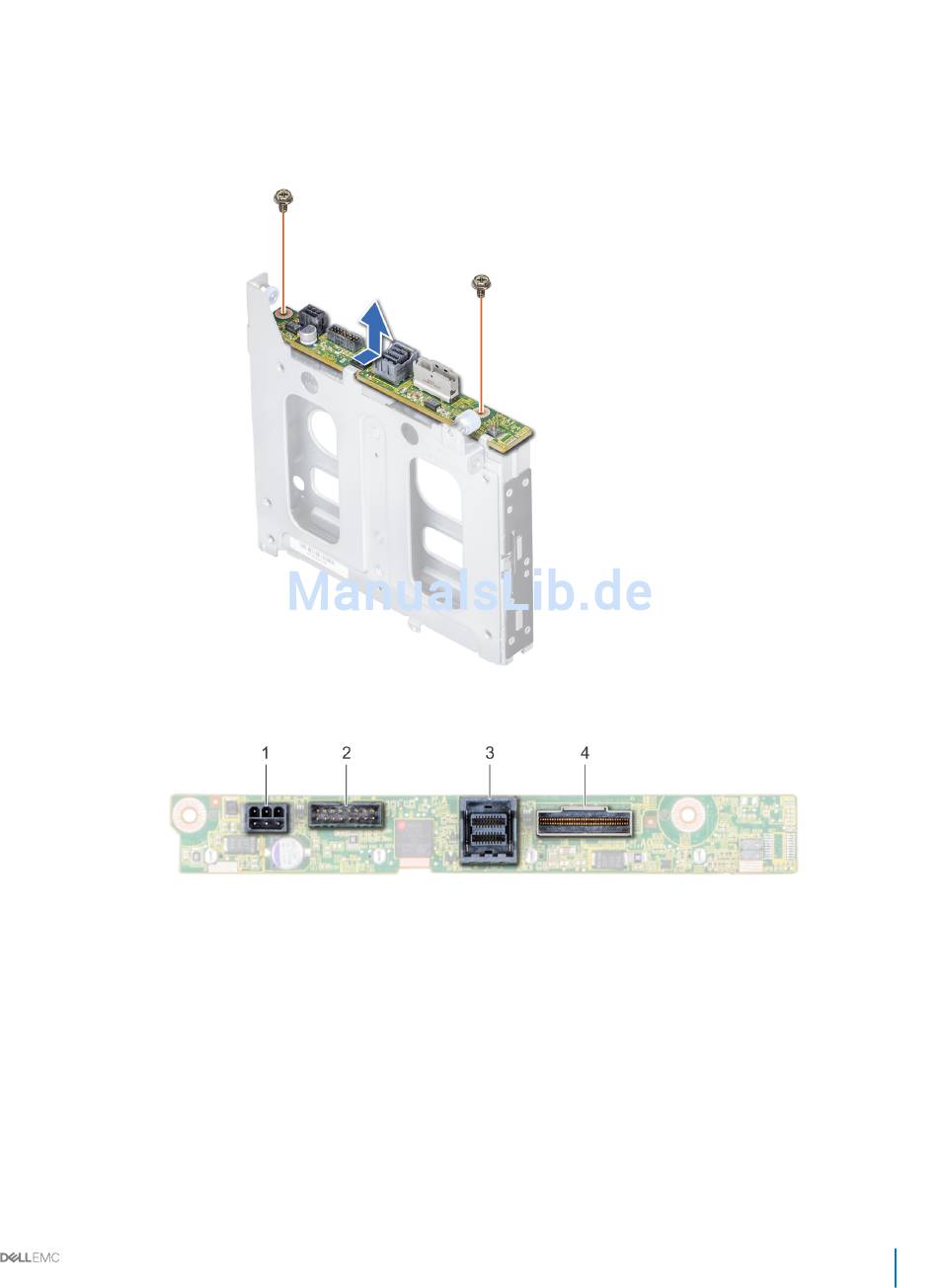

Abbildung 82. Entfernen der 2,5 - Zoll-Festplatte Rückwand (hinten)
Abbildung 83. 2 X 2,5 hinteren Festplattenrückwandplatine
1 Stromversorgungsanschluss
3 SAS-Kabelanschluss
Nächster Schritt
Installieren der optionalen 2,5 Zoll (x2) Festplatten-Rückwandplatine
Zugehöriger Link
Entfernen einer Festplatte aus einem Träger
Ausbau des Laufwerkträgers für die hintere Festplatte
Installieren der optionalen Festplattenrückwandplatine (hinten)
2 Rückwandplatinen-Signalanschluss
4 Kabelstecker NVMe
