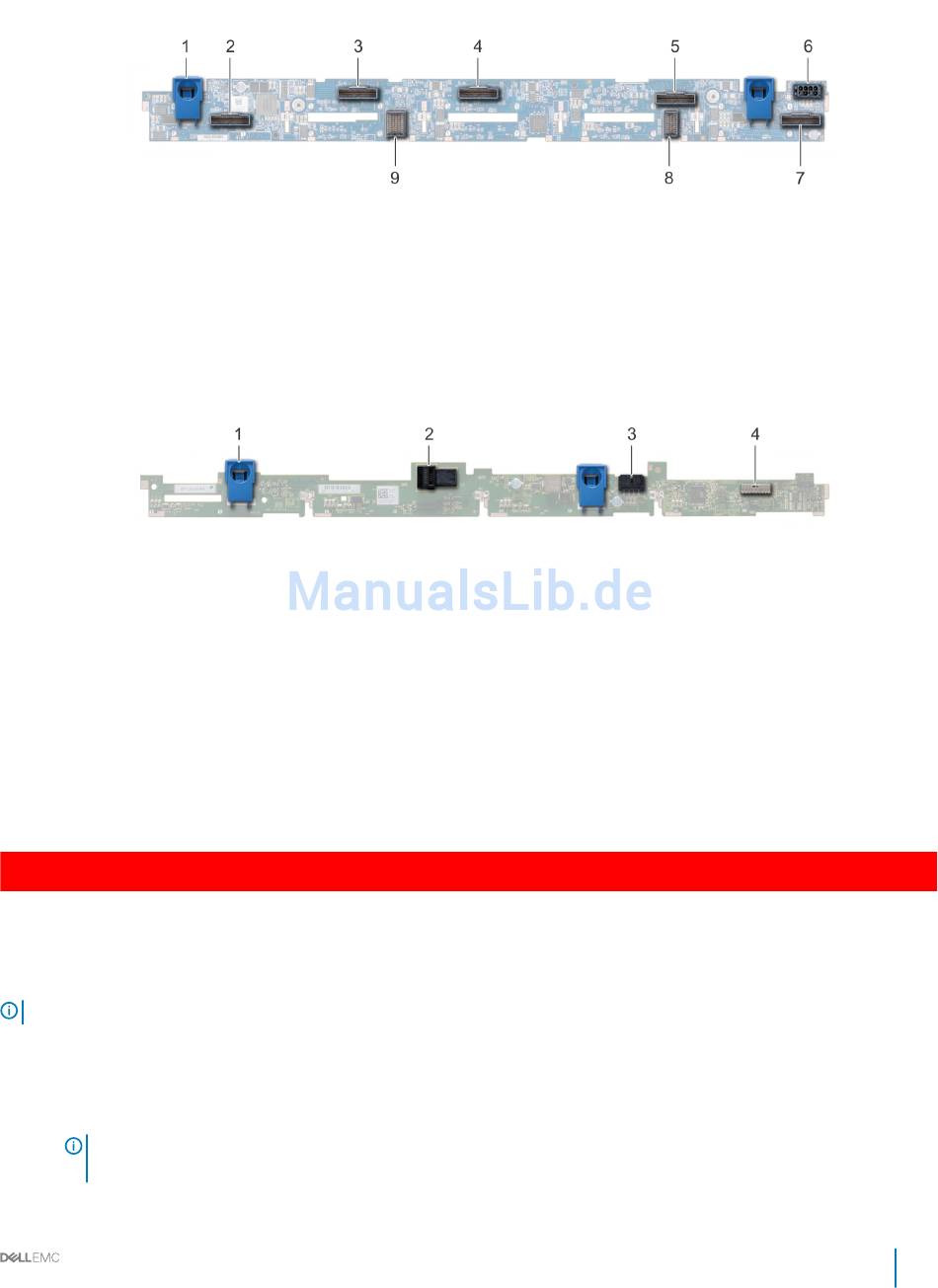

Abbildung 79. Rückwandplatine für zehn 2,5-Zoll-Festplattenlaufwerke
1 Sperrklinke (2)
3 Anschluss für NVMe-Kabel
5 Anschluss für NVMe-Kabel
7 Anschluss für NVMe-Kabel
9 Anschluss für Kabel zwischen Rückwandplatine und
Erweiterungskarte
Abbildung 80. Rückwandplatine für vier 3,5-Zoll-Festplattenlaufwerke
1 Sperrklinke (2)
3 Netzkabelanschluss
Nächster Schritt
Installieren Sie die Festplatten-Rückwandplatine.
Zugehöriger Link
Entfernen des Kühlgehäuses
Entfernen der oberen Abdeckung
Entfernen eines Laufwerks
Installieren der Festplatten-Rückwandplatine
GUID-2201D020-2360-4772-BC0E-0F86AD7F11BD
Installieren der Festplatten-Rückwandplatine
Voraussetzung
Befolgen Sie die Sicherheitsleitlinien unter Sicherheitshinweise.
ANMERKUNG: Das Verfahren zur Anbringung der Rückwandplatine ist bei allen Konfigurationen identisch.
Schritte
1 Richten Sie die Aussparungen an der Rückwandplatine an den Führungen am System aus. Nehmen Sie dabei die Haken am System zur
Hilfe.
2 Schieben Sie die Festplattenrückwandplatine nach unten, bis die Freigabelaschen einrasten.
ANMERKUNG:
Schrauben nach dem Anbringen der Rückwandplatine fest.
Wenn Sie eine Rückwandplatine mit Erweiterungsplatine anbringen, ziehen Sie die unverlierbaren
2 Anschluss für NVMe-Kabel
4 Anschluss für NVMe-Kabel
6 Netzkabelanschluss
8 Anschluss für Kabel zwischen Rückwandplatine und
Erweiterungskarte
2 SAS-Kabelanschluss
4 Anschluss für Signalkabel der Rückwandplatine
EMC Dell PowerEdge R640 – Installations- und Service-Handbuch
