Motorola MTP6000 CAR KIT Installationsanleitung Seite 34

6. Schließen Sie das 1 m FME-Kabel vom „CAR KIT"-
Eingang des Duplexers an das RF-Kabel an. Siehe
Abbildung 6.
GPS/TETRA-Antenne
COMMS
ANTENNE
5 m FME-FME
RG58
GLEICHSTROM
EINGANG
Zu 12 V Stromversorgung

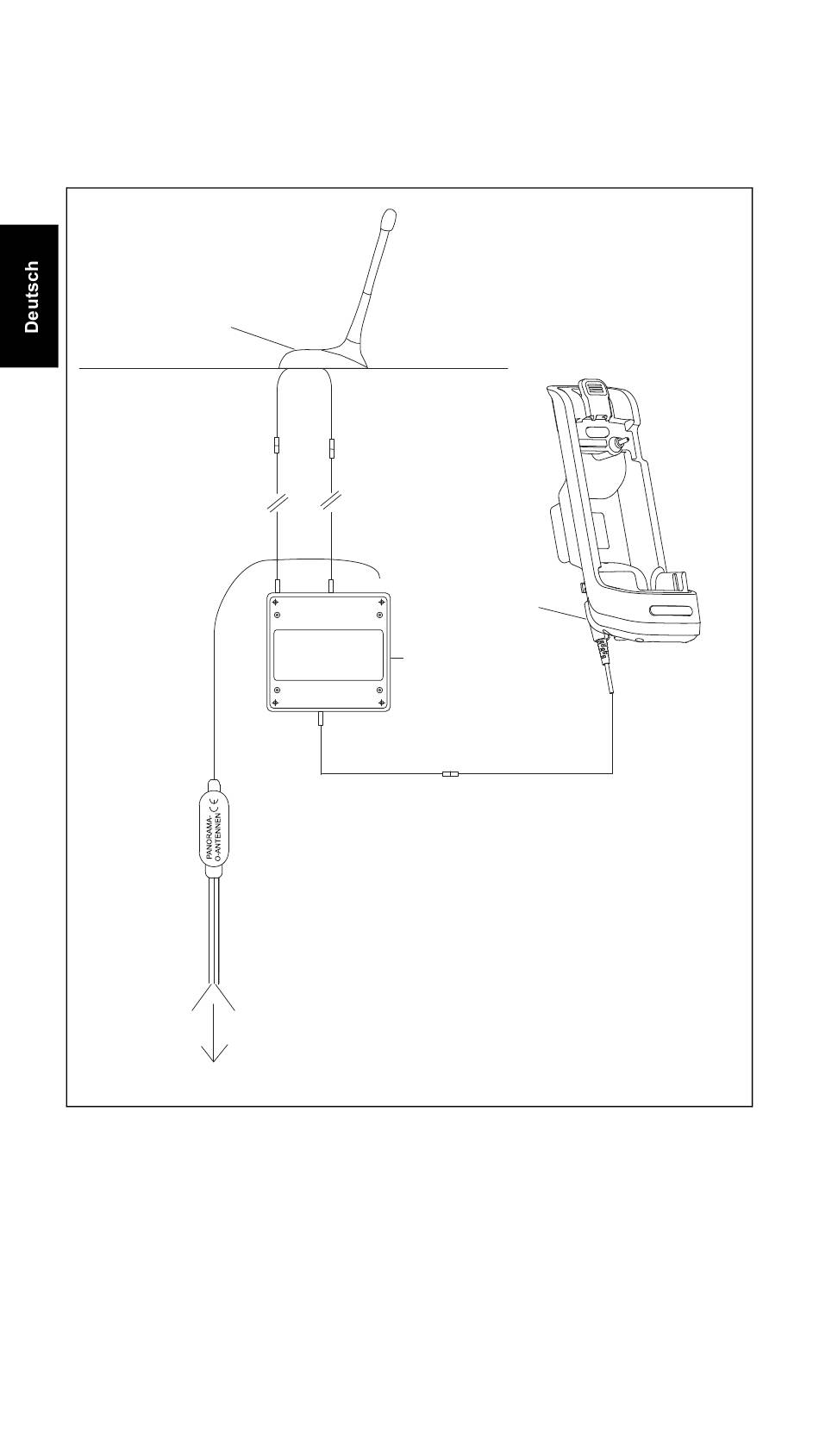

Abbildung 5: Anschlussdiagramm für kombiniertes
12
GPS
ANTENNE
FME
MFME
5 m MFME-FME
RG174
FME FME FME
COMMS GPS DC IN
FAHRZEUGKIT
FME
1 m FME
GPS/TETRA-Antennenkit
Ladestation
Duplexer
FME
HF-Fahrzeugkit
