Retirez le fusible des fils rouge et bleu (allumage)
!
du câble d'alimentation avant de continuer et fixez-
les avec leurs porte-fusibles respectifs avant le
branchement. N'insérez pas les fusibles avant que
toutes les connexions soient effectuées et
soigneusement inspectées.
En cas de fusibles grillés, remplacez-les
!
uniquement par des fusibles approuvés par
Motorola ou des pièces équivalentes répertoriées
dans le tableau ci-dessous. N'insérez pas les
fusibles de différents types/valeurs.
Référence
6580283E03
6580283E10
Reportez-vous à la Figure 12 et la Figure 13 avant de
procéder à l'acheminement ou au branchement du câble
d'alimentation et procédez comme suit :
Cloison
Fil rouge
Bague

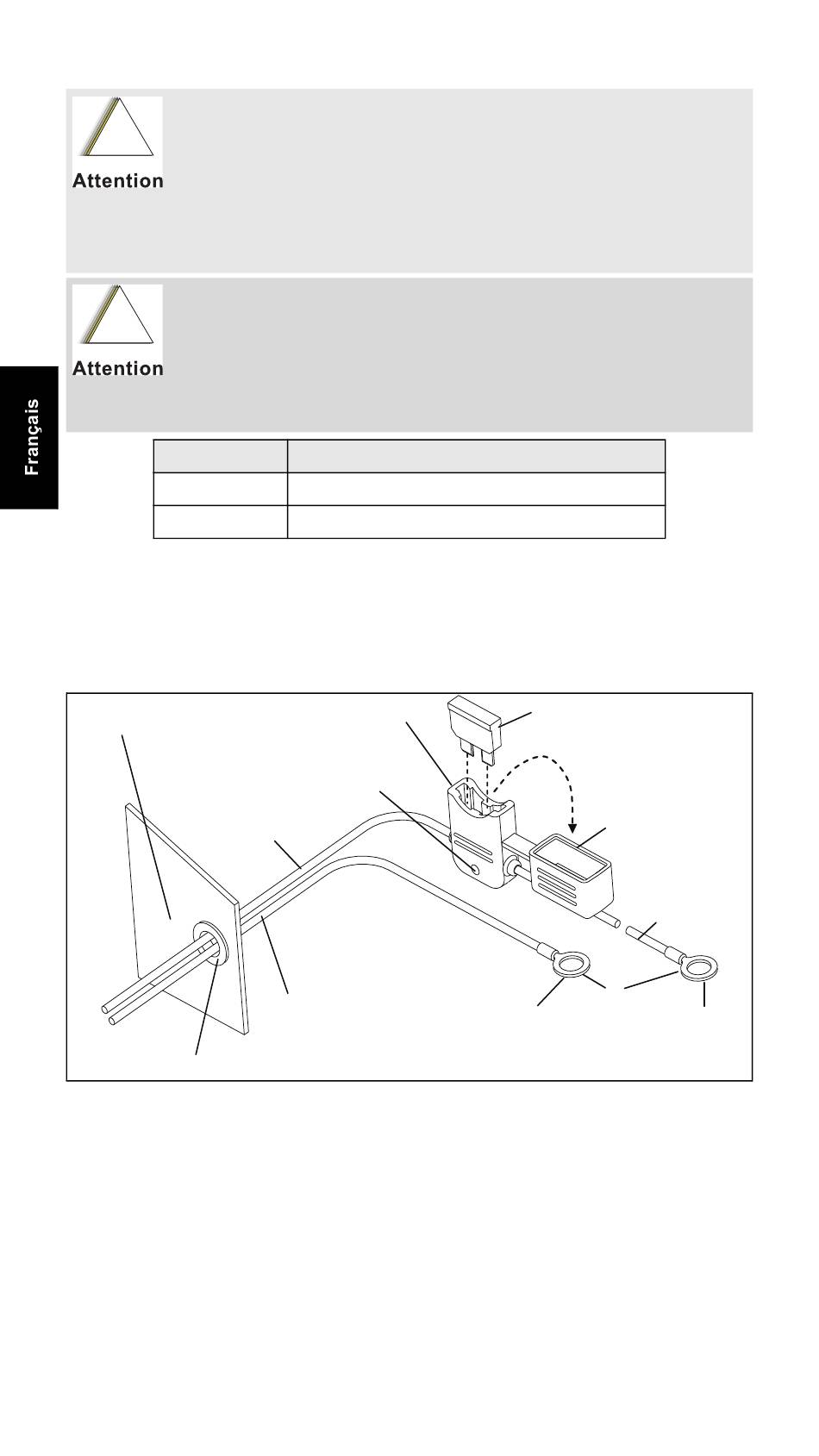

Figure 12 : acheminement du câble d'alimentation dans le
18
Fusible 5 A pour la borne positive de la batterie
Fusible 1 A pour l'allumage
Porte-fusible
en ligne moulé
Trou de
montage
Compartiment
moteur
Fil noir
Vers la mise à la terre
au châssis du véhicule
compartiment moteur
Description
Fusible
Cosses
Cache
Fil rouge
Vers la
batterie (+)
