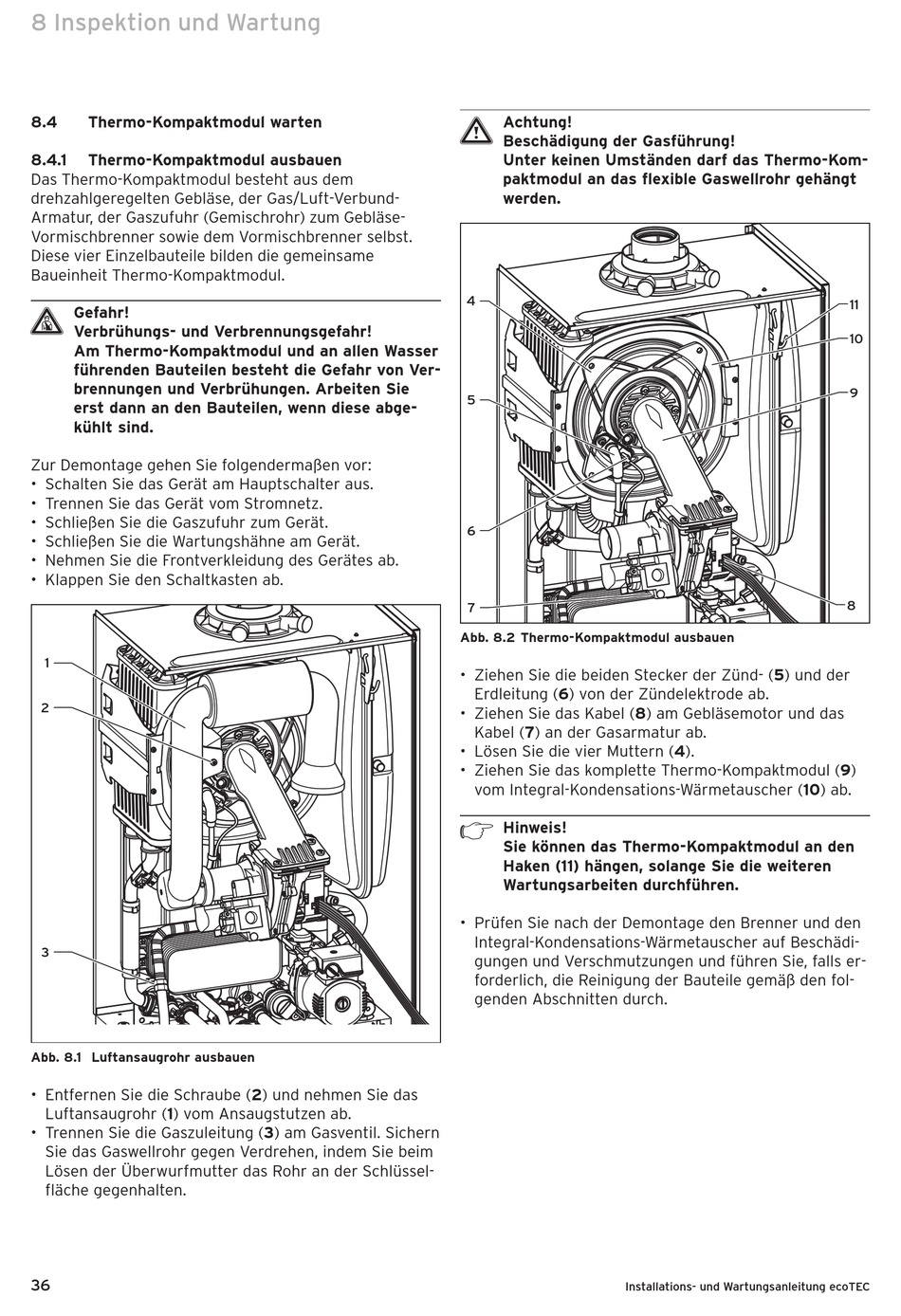

8 Inspektion und Wartung
8.4

Thermo-Kompaktmodul warten

8.4.1

Thermo-Kompaktmodul ausbauen

Das Thermo-Kompaktmodul besteht aus dem
drehzahlgeregelten Gebläse, der Gas/Luft-Verbund-
Armatur, der Gaszufuhr (Gemischrohr) zum Gebläse-
Vormischbrenner sowie dem Vormischbrenner selbst.
Diese vier Einzelbauteile bilden die gemeinsame
Baueinheit Thermo-Kompaktmodul.
Gefahr!
d
Verbrühungs- und Verbrennungsgefahr!
Am Thermo-Kompaktmodul und an allen Wasser
führenden Bauteilen besteht die Gefahr von Ver-
brennungen und Verbrühungen. Arbeiten Sie
erst dann an den Bauteilen, wenn diese abge-
kühlt sind.
Zur Demontage gehen Sie folgendermaßen vor:
• Schalten Sie das Gerät am Hauptschalter aus.
• Trennen Sie das Gerät vom Stromnetz.
• Schließen Sie die Gaszufuhr zum Gerät.
• Schließen Sie die Wartungshähne am Gerät.
• Nehmen Sie die Frontverkleidung des Gerätes ab.
• Klappen Sie den Schaltkasten ab.
1
2
3
Abb. 8.1 Luftansaugrohr ausbauen
• Entfernen Sie die Schraube (2) und nehmen Sie das
Luftansaugrohr (1) vom Ansaugstutzen ab.
• Trennen Sie die Gaszuleitung (3) am Gasventil. Sichern
Sie das Gaswellrohr gegen Verdrehen, indem Sie beim
Lösen der Überwurfmutter das Rohr an der Schlüssel-
fläche gegenhalten.
36
Achtung!
a
Beschädigung der Gasführung!
Unter keinen Umständen darf das Thermo-Kom-
paktmodul an das flexible Gaswellrohr gehängt
werden.
4
5
6
7
Abb. 8.2 Thermo-Kompaktmodul ausbauen
• Ziehen Sie die beiden Stecker der Zünd- (5) und der
Erdleitung (6) von der Zündelektrode ab.
• Ziehen Sie das Kabel (8) am Gebläsemotor und das
Kabel (7) an der Gasarmatur ab.
• Lösen Sie die vier Muttern (4).
• Ziehen Sie das komplette Thermo-Kompaktmodul (9)
vom Integral-Kondensations-Wärmetauscher (10) ab.
Hinweis!
h
Sie können das Thermo-Kompaktmodul an den
Haken (11) hängen, solange Sie die weiteren
Wartungsarbeiten durchführen.
• Prüfen Sie nach der Demontage den Brenner und den
Integral-Kondensations-Wärmetauscher auf Beschädi-
gungen und Verschmutzungen und führen Sie, falls er-
forderlich, die Reinigung der Bauteile gemäß den fol-
genden Abschnitten durch.
Installations- und Wartungsanleitung ecoTEC
11
10
9
8
