Datum und Uhrzeit werden im Display rechts unten angezeigt. Je nachdem von wel-
cher Quelle die Steuerung ein Zeitsignal erhält, werden folgende Symbole angezeigt:
GPS-Empfang (von Wetterstation)
Empfang der Zeit über KNX-Bus
(nur WS1000)
Eingabe des Standorts erforderlich für Beschat-
tungssteuerung:
 System >
WS1000 Einstellen > Einstellungen > Standort
 6.2.1.Standort eingeben

2.2. Das Touch-Display

Die manuelle Steuerung, sowie die Voreinstellung der Automatikfunktionen und der
angeschlossenen Einrichtungen erfolgt über das fest installierte Touch-Display der
Steuerung. Die Tasten-Flächen werden durch Berührung des Displays in diesem Be-
reich bedient. Bei Betätigung einer Taste erfolgt eine optische Rückmeldung und es er-
tönt ein kurzes Tonsignal. Der Tastenton kann abgeschaltet werden.
 System > WS1 / WS1000 Einstellen > Einstellungen > Tastenton
 6.2.1. Einstellungen > Tastenton
Sollte die angezeigte Schaltfläche der Tasten nicht mit der berührungssensitiven Flä-
che übereinstimmen (Sie müssen „neben der Taste drücken"), so kann das Touchdis-
play kalibriert werden.
 System > WS1 / WS1000 Einstellen > Einstellungen > Touch kalibrieren
 6.2.1. Einstellungen > Touch kalibrieren
Die Bedienung des Displays mit langen Fingernägeln schadet dem Bildschirm und der
Touch-Funktion nicht. Die Berührung mit sehr harten und spitzen Gegenständen (z. B.
aus Glas, Edelstein oder Metall) sollte vermieden werden, da hierdurch Kratzer entste-
hen können.
Steuerung WS1 Color / WS1000 Color • Stand: 06.06.2016 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
18

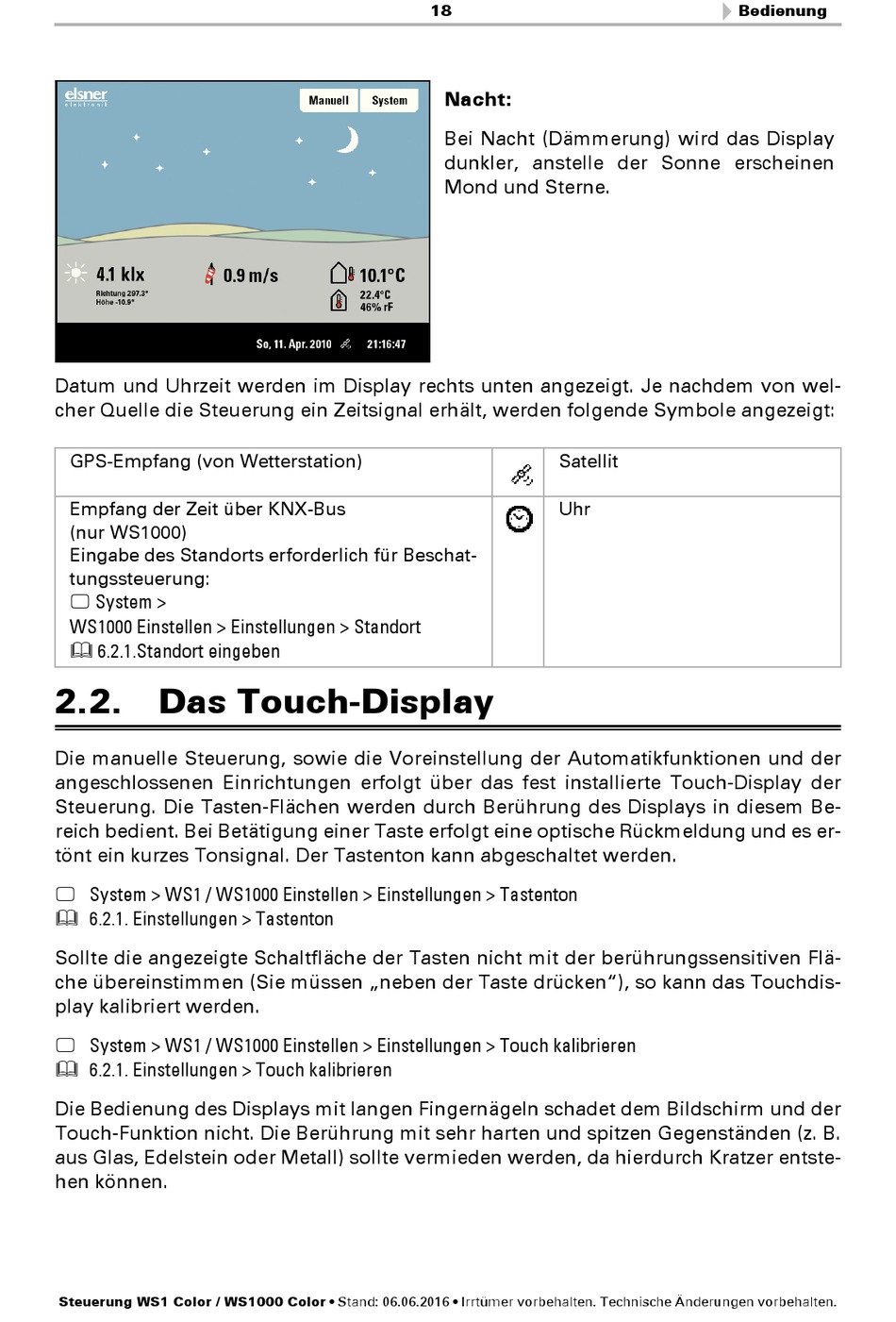

Nacht:
Bei Nacht (Dämmerung) wird das Display
dunkler, anstelle der Sonne erscheinen
Mond und Sterne.
Satellit
Uhr
Bedienung
