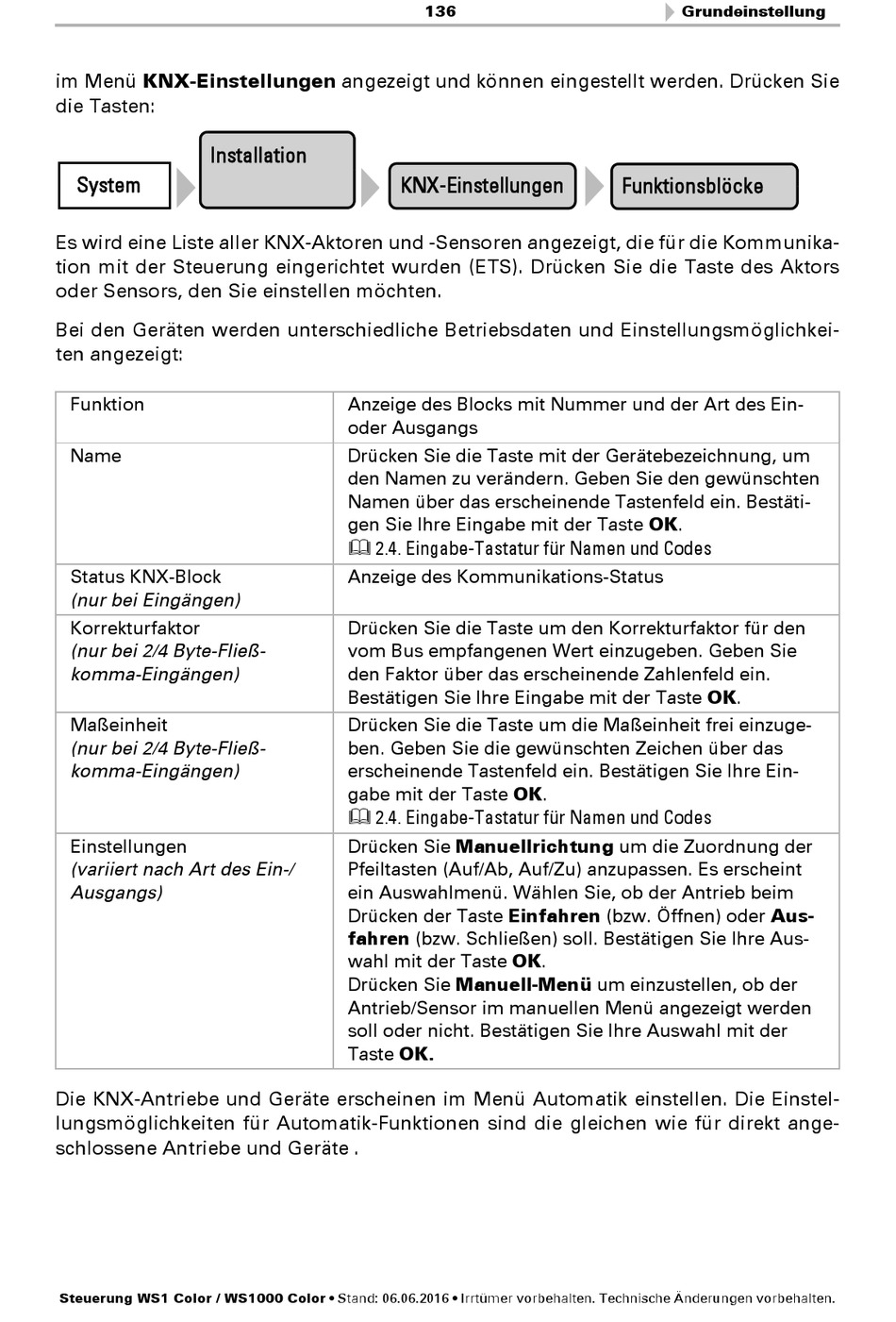

im Menü KNX-Einstellungen angezeigt und können eingestellt werden. Drücken Sie
die Tasten:
Installation
System
Es wird eine Liste aller KNX-Aktoren und -Sensoren angezeigt, die für die Kommunika-
tion mit der Steuerung eingerichtet wurden (ETS). Drücken Sie die Taste des Aktors
oder Sensors, den Sie einstellen möchten.
Bei den Geräten werden unterschiedliche Betriebsdaten und Einstellungsmöglichkei-
ten angezeigt:
Funktion
Name
Status KNX-Block
(nur bei Eingängen)
Korrekturfaktor
(nur bei 2/4 Byte-Fließ-
komma-Eingängen)
Maßeinheit
(nur bei 2/4 Byte-Fließ-
komma-Eingängen)
Einstellungen
(variiert nach Art des Ein-/
Ausgangs)
Die KNX-Antriebe und Geräte erscheinen im Menü Automatik einstellen. Die Einstel-
lungsmöglichkeiten für Automatik-Funktionen sind die gleichen wie für direkt ange-
schlossene Antriebe und Geräte .
