Anschluss

5.1 Kühleranschluss
Die Montage der Anschlussteile ist in der Regel mit Standard-Werkzeug möglich.
Ermitteln Sie vorab die Summe der Druckverluste der einzelnen Kühlkomponenten und der
Verrohrung. Vergleichen Sie das Ergebnis mit dem Leistungsvermögen des Kühlaggregats.
Sie können die Kühlung entweder über einen in der Maschinenkonstruktion integrierten
Anschluss oder über einschraubbare 1/4" Fittings anschließen.

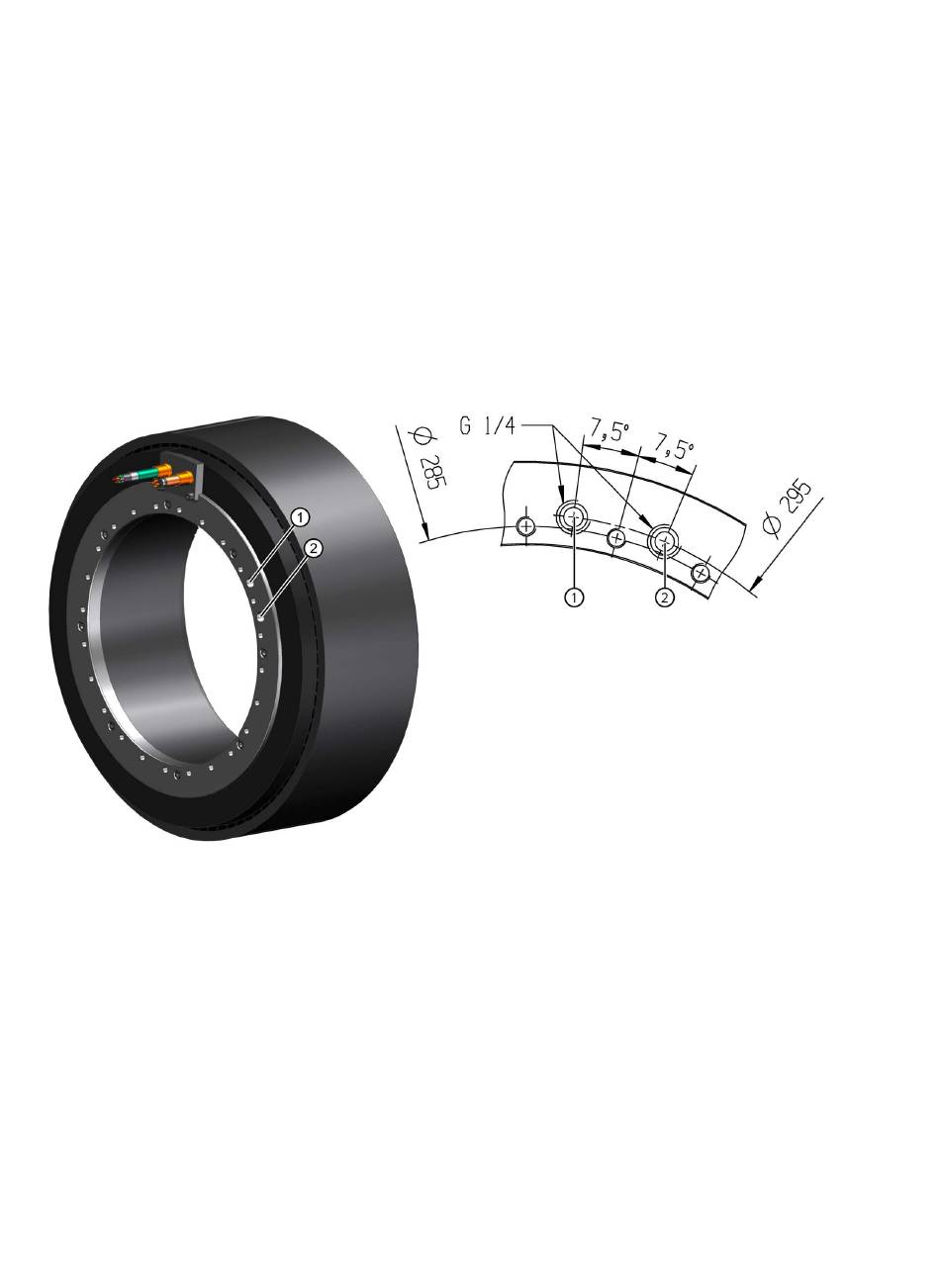

Bild 5-1 Kühleranschluss
① Vorlauf
② Rücklauf
