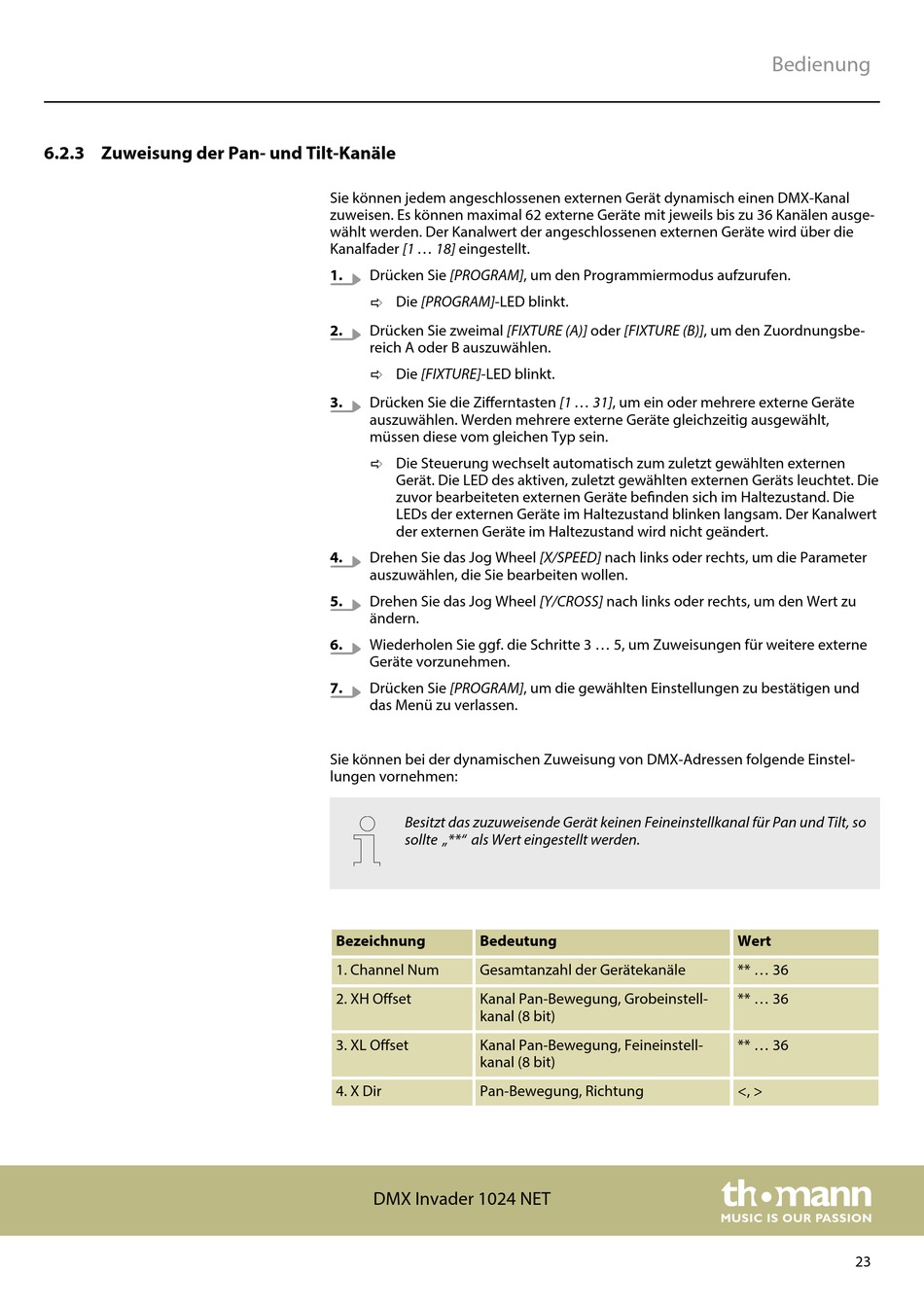

6.2.3 Zuweisung der Pan- und Tilt-Kanäle
Sie können jedem angeschlossenen externen Gerät dynamisch einen DMX-Kanal
zuweisen. Es können maximal 62 externe Geräte mit jeweils bis zu 36 Kanälen ausge‐
wählt werden. Der Kanalwert der angeschlossenen externen Geräte wird über die
Kanalfader [1 ... 18] eingestellt.
1.
Drücken Sie [PROGRAM], um den Programmiermodus aufzurufen.
ð Die [PROGRAM]-LED blinkt.
2.
Drücken Sie zweimal [FIXTURE (A)] oder [FIXTURE (B)], um den Zuordnungsbe‐
reich A oder B auszuwählen.
ð Die [FIXTURE]-LED blinkt.
3.
Drücken Sie die Zifferntasten [1 ... 31], um ein oder mehrere externe Geräte
auszuwählen. Werden mehrere externe Geräte gleichzeitig ausgewählt,
müssen diese vom gleichen Typ sein.
ð Die Steuerung wechselt automatisch zum zuletzt gewählten externen
Gerät. Die LED des aktiven, zuletzt gewählten externen Geräts leuchtet. Die
zuvor bearbeiteten externen Geräte befinden sich im Haltezustand. Die
LEDs der externen Geräte im Haltezustand blinken langsam. Der Kanalwert
der externen Geräte im Haltezustand wird nicht geändert.
4. Drehen Sie das Jog Wheel [X/SPEED] nach links oder rechts, um die Parameter
auszuwählen, die Sie bearbeiten wollen.
5. Drehen Sie das Jog Wheel [Y/CROSS] nach links oder rechts, um den Wert zu
ändern.
6.
Wiederholen Sie ggf. die Schritte 3 ... 5, um Zuweisungen für weitere externe
Geräte vorzunehmen.
7. Drücken Sie [PROGRAM], um die gewählten Einstellungen zu bestätigen und
das Menü zu verlassen.
Sie können bei der dynamischen Zuweisung von DMX-Adressen folgende Einstel‐
lungen vornehmen:
Besitzt das zuzuweisende Gerät keinen Feineinstellkanal für Pan und Tilt, so
sollte „**" als Wert eingestellt werden.
Bezeichnung Bedeutung
1. Channel Num Gesamtanzahl der Gerätekanäle
2. XH Offset Kanal Pan-Bewegung, Grobeinstell‐
kanal (8 bit)
3. XL Offset Kanal Pan-Bewegung, Feineinstell‐
kanal (8 bit)
4. X Dir Pan-Bewegung, Richtung
DMX Invader 1024 NET
Bedienung
Wert
** ... 36
** ... 36
** ... 36
<, >
23
