Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................5 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................8 Leistungsmerkmale..........................11 Installation und Inbetriebnahme....................13 Anschlüsse und Bedienelemente....................15 Bedienung am PC............................ 18 Technische Daten............................ 34 Stecker- und Anschlussbelegungen....................40 Umweltschutz............................ -
Seite 4: Allgemeine Hinweise
Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. DSP 4x4 Amp 4.250, DSP 4x4 Amp100V Controller... -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. - Seite 6 Allgemeine Hinweise Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. Beispiele: „24ch“ , „OFF“ . Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert.
-
Seite 7: Symbole Und Signalwörter
Allgemeine Hinweise 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Verstärkung, Abmischung und Wiedergabe der Signale von Audioge‐ Gebrauch räten, Musikinstrumenten und Mikrofonen. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per‐ sonen- oder Sachschäden führen. - Seite 9 Sicherheitshinweise GEFAHR! Lebensgefahr durch elektrischen Strom! Bei einem Kurzschluss besteht Brand- und Lebensgefahr. Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Schalten Sie bei Beschä‐ digung der Isolation sofort die Spannungsversorgung ab und veranlassen Sie die Reparatur. Falls Sie sich unsicher sind, wenden Sie sich an eine qualifizierte Elektrofachkraft.
- Seite 10 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssig‐ keiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibrationen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanleitung angegeben sind. Vermeiden Sie starke Temperaturschwankungen und schalten Sie das Gerät nicht sofort nach Temperaturschwankungen ein (zum Beispiel nach dem Transport bei niedrigen Außentemperaturen).
-
Seite 11: Leistungsmerkmale

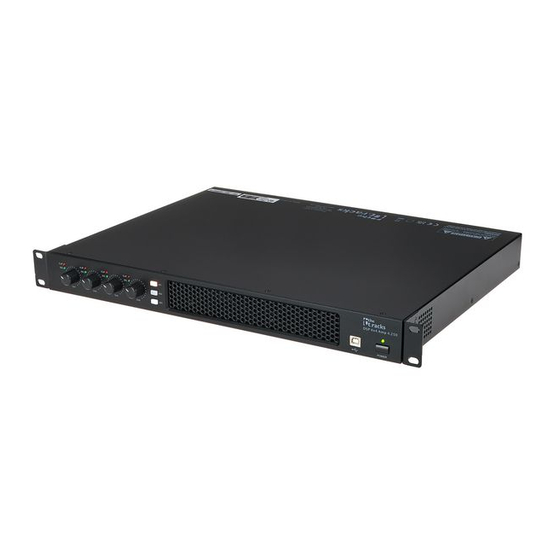

Leistungsmerkmale Leistungsmerkmale DSP 4x4 Amp 4.250 4-Kanal-DSP-Installationsendstufe frontseitiger Powerschalter 4 × 250 W an 8 Ohm oder 4 × 350 W an 4 Ohm Programmierung über USB 3 frontseitige Tasten zur Presetumschaltung 3 rückseitige Kontakteingänge via Schraubklemme zur Presetumschaltung Eingänge: 4 × XLR (symmetrisch) Ausgänge: 4 ×... - Seite 12 Leistungsmerkmale DSP 4x4 Amp100V 4-Kanal-DSP-Installationsendstufe frontseitiger Powerschalter 4 × 40 W an 8 Ohm Programmierung über USB 3 frontseitige Tasten zur Presetumschaltung 3 rückseitige Kontakteingänge via Schraubklemme zur Presetumschaltung Eingänge: 4 × XLR (symmetrisch) Ausgänge: 4 × Schraubklemmen und 4 × 6,35 mm Klinke TRS (Pre-Out) Frequenzgang: 20 Hz…20 kHz Class-D-Endstufe DSP 4x4 Amp 4.250, DSP 4x4 Amp100V...
-
Seite 13: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 14 Installation und Inbetriebnahme Konfigurationsbeispiel Die Abbildung zeigt schematisch, wie das Gerät über den USB-Anschluss eines PCs gesteuert werden kann. DSP 4x4 Amp 4.250, DSP 4x4 Amp100V Controller...
-
Seite 15: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite ö#$ & LEDs [CLIP] für jeden Kanal | Die LED leuchtet, wenn das Signal am jeweiligen Eingang übersteuert. LEDs [SIG] für jeden Kanal | Die LED leuchtet, wenn am jeweiligen Eingang ein Signal anliegt. Drehregler [CH 1]…[CH 4] | Regelt die Lautstärke des entsprechenden Kanals. - Seite 16 Anschlüsse und Bedienelemente Rückseite DSP 4×4 Amp 4.250 Anschluss für Netzkabel Schraubklemmenleiste zum Umschalten der Presets. Durch potentialfreies Brücken der Pins [Gnd] und [U01]…[U03] für 2 Sekunden wird das entsprechende Preset aufgerufen. Schalter zum Umschalten der Versorgungsspannung [AMP OUT] | Ausgänge [CH1]…[CH4], ausgeführt als Speaker Twist [PRE OUT] | Ausgänge [1]…[4], ausgeführt als 6,35-mm-Klinkenbuchsen (mono, symmetrisch) [INPUT] | Eingänge [CH1]…[CH4], ausgeführt als XLR (mono, symmetrisch) DSP 4x4 Amp 4.250, DSP 4x4 Amp100V...
- Seite 17 Anschlüsse und Bedienelemente DSP 4×4 Amp100V Anschluss für Netzkabel [MODE] | Schraubklemmenleiste zum Umschalten der Presets. Durch potentialfreies Brücken der Pins [Gnd] und [U01]… [U03] wird das entsprechende Preset aufgerufen. [AMP OUT] | 100-V-Ausgänge [CH 1]…[CH 4], ausgeführt als Schraubklemmenleiste [PRE OUT] | Ausgänge [1]…[4], ausgeführt als 6,35-mm-Klinkenbuchsen (mono, symmetrisch) [INPUT] | Eingänge [CH1]…[CH4], ausgeführt als XLR (mono, symmetrisch) DSP 4x4 Amp 4.250, DSP 4x4 Amp100V...
-
Seite 18: Bedienung Am Pc
Bedienung am PC Bedienung am PC Software installieren und starten Legen Sie die CD mit der Software in das CD-Laufwerk Ihres Windows-PCs ein und starten Sie das Installationsprogramm, das zur Geräteausführung passt. Folgen Sie den Anweisungen des Installationsprogramms bis zum Abschluss. Verbinden Sie Ihren PC über ein USB-Kabel mit dem Gerät und schalten Sie das Gerät ein. - Seite 19 Bedienung am PC Bestandteile des Programm‐ Alle Reiter des Programmfensters sind ähnlich aufgebaut und gliedern sich in folgende fensters Bereiche: ö & Reiter für die Auswahl einer Funktionsgruppe Hauptmenü Button für den Status der Verbindung zum PC DSP 4x4 Amp 4.250, DSP 4x4 Amp100V Controller...
-
Seite 20: Bedeutung
Bedienung am PC Darstellungsbereich Reglerbereich Buttons für den Schnellzugriff auf wichtige Voreinstellungen Hauptmenü Menüpunkt Bedeutung „File“ Benutzer-Voreinstellungen laden und auf dem PC speichern „Link“ Zuordnung von Eingangs- zu Ausgangskanälen „Copy“ Parameter-Einstellungen von einem Eingangs- oder Ausgangskanal auf einen anderen kopieren „Lock“... - Seite 21 Bedienung am PC Buttons für den Schnellzugriff zu wichtigen Voreinstellungen Bereich Bedeutung „Address“ Anzeige der Kennzeichnung des Geräts „Preset“ Anzeige der aktuellen Benutzer-Voreinstellung „Store“ Benutzer-Voreinstellung speichern „Recall“ Benutzer-Voreinstellung aufrufen DSP 4x4 Amp 4.250, DSP 4x4 Amp100V Controller...
- Seite 22 Bedienung am PC Reiter „Gain“ DSP 4x4 Amp 4.250, DSP 4x4 Amp100V Controller...
- Seite 23 Bedienung am PC Bereich Bedeutung Darstellungsbereich Zeigt den Signalverlauf von Eingangs- und Ausgangskanälen. Benutzen Sie die Optionsfelder „Inx“ und „Outx“ , um die Eingänge und Ausgänge festzulegen, die dargestellt werden sollen. Reglerbereich Ziehen Sie die Fader mit der Maus, um die Pegel für Eingangs- und Ausgangskanäle einzustellen. Der Button „Mute“...
- Seite 24 Bedienung am PC Reiter „Gate“ DSP 4x4 Amp 4.250, DSP 4x4 Amp100V Controller...
- Seite 25 Bedienung am PC Bereich Bedeutung Darstellungsbereich Zeigt die aktuellen Einstellungen des Noise Gates für den jeweiligen Kanal, daneben erscheint eine sym‐ bolische Pegelanzeige für die Eingangskanäle. Der rote Punkt markiert den Schwellenpegel (Threshold), bei dem das Noise Gate öffnet. Reglerbereich Ziehen Sie die Fader mit der Maus, um die Parameter der Noise Gates für alle Eingangs- und Ausgangs‐...
- Seite 26 Bedienung am PC Reiter „Comp“ DSP 4x4 Amp 4.250, DSP 4x4 Amp100V Controller...
- Seite 27 Bedienung am PC Bereich Bedeutung Darstellungsbereich Zeigt die aktuellen Einstellungen der Kompressorfunktion für den jeweiligen Ausgangskanal, daneben erscheint eine symbolische Pegelanzeige für alle Ausgangskanäle. Der rote Punkt markiert den Schwel‐ lenpegel (Threshold), ab dem der Kompressor arbeitet. Reglerbereich Ziehen Sie die Fader mit der Maus, um die Parameter der Kompressorfunktion für die Ausgangskanäle einzustellen: Schwellwert (Threshold), Ratio, Knee, Anstiegszeit (Attack), Ausklingzeit (Release).
- Seite 28 Bedienung am PC Reiter „Delay“ DSP 4x4 Amp 4.250, DSP 4x4 Amp100V Controller...
- Seite 29 Bedienung am PC Bereich Bedeutung Darstellungsbereich Zeigt die eingestellten Verzögerungen für alle Ausgangskanäle. Reglerbereich Ziehen Sie die Fader mit der Maus, um die Verzögerung für den jeweiligen Kanal einzustellen. Im Bereich „Unit“ können Sie die Maßeinheiten Millisekunde (ms), Meter (m) oder Fuß (ft) auswählen. DSP 4x4 Amp 4.250, DSP 4x4 Amp100V Controller...
- Seite 30 Bedienung am PC Reiter „Matrix“ DSP 4x4 Amp 4.250, DSP 4x4 Amp100V Controller...
- Seite 31 Bedienung am PC Bereich Bedeutung Darstellungsbereich Zeigt die momentane Verschaltung von Eingangs- zu Ausgangskanälen. Eingangs- und Ausgangskanäle können umbenannt werden. Klicken Sie auf einen Funktionsbereich (z. B. „PEQ“ oder „DELAY“ ), um den Reiter zu öffnen. Hier können Sie die entsprechenden Parameter direkt eingeben.
- Seite 32 Bedienung am PC Reiter „Out 1“ – „Out 4“ DSP 4x4 Amp 4.250, DSP 4x4 Amp100V Controller...
- Seite 33 Bedienung am PC Bereich Bedeutung Darstellungsbereich Benutzen Sie die Optionsfelder „Mag“ bzw. „Phase“ , um das Diagramm zwischen kartesischen Koordi‐ naten (Pegel über Frequenz) und Polarkoordinaten (Winkel über Frequenz) umzustellen. Benutzen Sie das Optionsfeld „SHOW ALL EQ“ , um die Parameter für alle sieben Frequenzbänder einzu‐ blenden.
-
Seite 34: Technische Daten
Technische Daten Technische Daten DSP 4x4 Amp 4.250 Verstärkerklasse Eingangsanschlüsse Spannungsversorgung Kaltgeräteeinbaustecker C14 USB-Schnittstelle 1 × USB-B Audiosignal 4 × XLR, (mono, symmetrisch) Pegel +12 dBu Impedanz 20 kΩ (symmetrisch), 10 kΩ (unsymmet‐ risch) Ausgangsanschlüsse Audiosignal 4 × Speaker Twist (symmetrisch, Amp Out) 4 ×... - Seite 35 Technische Daten Frequenzgang 20 Hz…20 kHz –0,3 dB Geräuschspannungsabstand > 105 dBu Klirrfaktor (THD) < 0,03 % (1 kHz, –10 dBu, 4 Ω) Übersprechen > 70 dBu 20 Hz…20 kHz Digitale Signalverarbeitung Digitaler Signalprozessor 32 Bit A/D-D/A-Wandler 24 Bit Abtastrate 48 kHz Versorgungsspannung 230 V...
- Seite 36 Technische Daten Weitere Informationen 2-Wege-Stereo 3-Wege-Stereo Nein Digital Delay Limiter Computer Remote Geeignet für Rackeinbau Brückenbetrieb Nein Temperaturgeregelter Lüfter Nein Konvektionskühlung DSP 4x4 Amp 100V Verstärkerklasse Eingangsanschlüsse Spannungsversorgung Kaltgeräteeinbaustecker C14 USB-Schnittstelle 1 × USB-B DSP 4x4 Amp 4.250, DSP 4x4 Amp100V Controller...
- Seite 37 Technische Daten Audiosignal 4 × XLR, (mono, symmetrisch) Pegel +12 dBu Impedanz 20 kΩ (symmetrisch), 10 kΩ (unsymmet‐ risch) Ausgangsanschlüsse Audiosignal Schraubklemmenleiste 4 × 6,35-mm-Klinkenbuchse (mono, sym‐ metrisch, Pre Out) Pegel +43 dBu Impedanz 100 Ω Ausgangsleistung 200 Ω 4 × 40 W RMS (89 V) 4 ×...
- Seite 38 Technische Daten A/D-D/A-Wandler 24 Bit Abtastrate 48 kHz Versorgungsspannung 230 V 50 Hz Abmessungen (B × H × T) 482 mm × 44 mm × 339 mm | 1 HE Gewicht 8,1 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 20 %…80 %, nicht kondensierend DSP 4x4 Amp 4.250, DSP 4x4 Amp100V Controller...
- Seite 39 Technische Daten Weitere Informationen 2-Wege-Stereo 3-Wege-Stereo Nein Digital Delay Limiter Computer Remote Geeignet für Rackeinbau Brückenbetrieb Nein Temperaturgeregelter Lüfter Nein Konvektionskühlung DSP 4x4 Amp 4.250, DSP 4x4 Amp100V Controller...
-
Seite 40: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 41 Stecker- und Anschlussbelegungen Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Masse Speaker-Twist-Steckverbinder 1, + Signal 1 (phasenrichtig) 1, – Signal 1 (phasenverkehrt) 2, + Signal 2 (phasenrichtig) 2, – Signal 2 (phasenverkehrt) ö DSP 4x4 Amp 4.250, DSP 4x4 Amp100V Controller...
-
Seite 42: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 44 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
