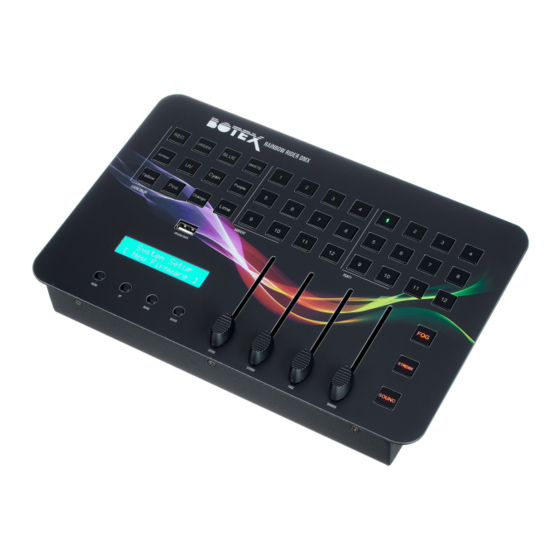

- Seite 1 Rainbow Rider DMX DMX-Controller...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 19.12.2022, ID: 534780...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................9 Leistungsmerkmale..........................11 Installation..............................12 Inbetriebnahme............................13 Anschlüsse und Bedienelemente....................14 DMX-Grundlagen und -Adressierung.................... 17 Bedienung..............................21 8.1 Lichtsteuerung..........................21 8.2 Funktion als DMX-Recorder......................23 8.3 Systemmenü............................ - Seite 4 Rainbow Rider DMX DMX-Controller...
-
Seite 5: Allgemeine Hinweise
Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. Rainbow Rider DMX DMX-Controller... -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. - Seite 7 Allgemeine Hinweise Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. Beispiele: „24ch“ , „OFF“ . Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert.
-
Seite 8: Symbole Und Signalwörter
Allgemeine Hinweise 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. -
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Steuerung von Scheinwerfern, Dimmern, Lichteffektgeräten, Moving Gebrauch Heads oder anderen DMX-gesteuerten Geräten. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwendung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungs‐... - Seite 10 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssig‐ keiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibrationen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanleitung angegeben sind. Vermeiden Sie starke Temperaturschwankungen und schalten Sie das Gerät nicht sofort nach Temperaturschwankungen ein (zum Beispiel nach dem Transport bei niedrigen Außentemperaturen).
-
Seite 11: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Der Rainbow Rider DMX ist das perfekte Lichtpult für Einsteiger und alle, die schnell und ein‐ fach eine Individuelle Lichtshow zaubern möchten. Durch die leichte Bedienung und Anpas‐ sungsfähigkeit eignet sich das Gerät perfekt für Festinstallationen in Restaurants und Schulen. Mit der kabellosen Stromversorgung über eine Powerbank wird der Rainbow Rider DMX zum perfekten Begleiter für mobile DJs. -
Seite 12: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 13: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Stromversorgung anschließen Verbinden Sie die USB-C-Schnittstelle mit einer geeigneten Spannungsquelle, z.B. einer Power‐ bank oder einem externen Steckernetzteil (nicht im Lieferumfang enthalten). -
Seite 14: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Bedienpanel ö GREEN BLUE WHITE Amber Cyan Purple Orange Yellow Pink Lime & STROBE S OUND Rainbow Rider DMX DMX-Controller... - Seite 15 Anschlüsse und Bedienelemente 1 [STATIC COLOR] 12 Tasten zur Auswahl eines Farbmakros 2 [AMBIENT] 12 Tasten zur Auswahl eines langsamen Programms 3 [PARTY] 12 Tasten zur Auswahl eines schnellen Programms 4 [FOG] Funktionstaste zur Aktivierung der Nebelmaschine 5 [STROBE] Funktionstaste zur Aktivierung des Stroboskops 6 [SOUND] Funktionstaste zur Aktivierung der Musiksteuerung (nur bei Programmen, die schrittweise ( „step- by-step“...
- Seite 16 Anschlüsse und Bedienelemente Rückseite DMX IN DMX IN DMX OUT DMX OUT 11 5V USB-C-Schnittstelle zum Anschluss der Spannungsversorgung 12 [DMX OUT] DMX-Ausgang, ausgeführt als XLR-Einbaubuchse, 3-polig, zum Anschluss der Scheinwerfer, einer Nebelmaschine und eines zusätzlichen Stroboskops 13 [DMX IN] DMX-Eingang, ausgeführt als XLR-Einbaustecker, 3-polig, zur Einspeisung von DMX-Werten und Programmen von anderen DMX-Controllern Rainbow Rider DMX...
-
Seite 17: Dmx-Grundlagen Und -Adressierung
DMX-Grundlagen und -Adressierung DMX-Grundlagen und -Adressierung Dieses Kapitel beinhaltet grundsätzliche Informationen zur Datenübertragung via DMX-Proto‐ koll sowie Daten zur Adressierung der Scheinwerfer. Signalübertragung DMX-Signale werden von einem DMX-Controller erzeugt und mit Hilfes eines DMX-Kabels an die angeschlossenen Geräte übermittelt. Pro Verbindung können hierbei bis zu 512 Kanäle übertragen werden, wobei für jeden Kanal ein Wert zwischen 0 und 255 übermittelt wird. - Seite 18 DMX-Grundlagen und -Adressierung Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten muss das Signal mit Hilfe eines DMX-Boosters verstärkt werden. Signalumsetzung Jedes DMX-Gerät arbeitet mit einer bestimmten, herstellerabhängigen Anzahl von Kanälen, über welche die eingehenden Steuersignale in Bewegungen, Helligkeits- oder Farbton-Ände‐ rungen usw.
- Seite 19 DMX-Grundlagen und -Adressierung Innerhalb einer DMX-Schaltung kann eine Start-Adresse problemlos mehrfach zugewiesen werden. Die entsprechenden Empfänger arbeiten dann synchron (gleiche Bewegungen, gleiche Helligkeit, gleicher Farbton usw.). Adressierung Der Rainbow Rider DMX ist bereits vorprogrammiert. Um alle Farbmarkos und Programme nutzen zu können, weisen Sie ihren Geräten entsprechende Startadressen zu. Jeder Farbmi‐ schung sind fünf Startadressen zugeteilt.
- Seite 20 DMX-Grundlagen und -Adressierung Geräteunterseite Zusätzlich sind einige LED-Lichtsets bereits vorprogrammiert. Stellen Sie sicher, dass sich das Gerät im angegebenen Kanalmodus befindet. Der Rainbow Rider DMX bietet zusätzlich zwei vorprogrammierte 1-Kanal-Funktionstasten für eine Nebelmaschine und ein zusätzliches Stroboskop. Für die Nutzung müssen Sie Ihren Geräten die oben genannten Startadressen (Standardeinstellung) zuweisen, die im Menü...
-
Seite 21: Bedienung
Wir empfehlen, die ursprünglichen Daten des USB-Sticks auf einem anderen Speicher‐ medium zu sichern, damit sie nicht versehentlich überschrieben werden bzw. durch einen Defekt verloren gehen. Die ursprüngliche Programmierung steht auf unserer Homepage www.thomann.de zum Download zur Verfügung. 8.1 Lichtsteuerung Farbmakros Zur Auswahl eines Farbmakros drücken Sie eine der 12 Tasten im Bereich [STATIC COLOR]. -
Seite 22: Helligkeit Einstellen
Bedienung Kann ein Gerät eine Grundfarbe nicht wiedergeben, wird sie vom Scheinwerfer nicht unterstützt. Die Farben der zweiten Gruppe können von jedem Gerät wiedergegeben werden. Sollte ein Gerät nicht die gewünschte Farbe darstellen, überprüfen Sie die Adressie‐ rung. Farbwechselprogramme Zur Auswahl eines automatischen Farbwechsels drücken Sie eine der 12 Tasten im Bereich [AMBIENT] oder eine der 12 Tasten im Bereich [PARTY]. -
Seite 23: Funktion Als Dmx-Recorder
Bedienung Stroboskop aktivieren und Aktivieren Sie mit dem Fader [STROBE] die Stroboskop-Funktion und stellen Sie die Strobo‐ einstellen skop-Geschwindigkeit ein. Überblendgeschwindigkeit Bei individuell erstellten Programmen, die schrittweise (Funktion „step-by-step“ ) aufge‐ einstellen nommen wurden, stellen Sie mit dem Fader [FADE] die Überblendzeit zwischen zwei Schritten ein. -
Seite 24: Systemmenü
Drücken Sie [MENU], um zur vorherigen Menüebene zurückzukehren und zum Verlassen der Systemeinstellungen. Anzeige Funktion „New Firmware“ Funktion zum Aufspielen neuer Firmwareversionen, Passwort: 1234, Download unter www.thomann.de „Sound Sens“ Einstellen der Mikrofonempfindlichkeit von 0 (niedrig) bis 100 (hoch) Rainbow Rider DMX DMX-Controller... -
Seite 25: Funktion
Bedienung Anzeige Funktion „Channel Config“ Einstellen der 512 DMX-Kanäle als Dimmerkanal oder Funktionskanal. Dimmerkanäle werden mit [DIMMER], [STROBE] und [FADE] angepasst. Funktionskanäle behalten ihre eingestellten Werte. Wählen Sie mit [UP] | [DOWN] den DMX-Kanal und bestätigen Sie mit [ENTER]. Stellen Sie mit [UP] | [DOWN] die gewünschte Funktion ein und kehren Sie mit [ENTER] zur Kanalwahl oder mit [MENU] zur Hauptebene zurück. - Seite 26 Bedienung Anzeige Funktion „Memory Load“ Zuordnen der Dateien auf dem USB-Stick zu einer Taste „Enable Record“ Aktivierung der Funktion für DMX-Aufzeichnungen. Wählen Sie mit [UP] | [DOWN] die Einstellung „YES“ und kehren Sie mit „MENU“ zur Hauptebene zurück. Wählen Sie nach Beendigung der DMX-Aufzeichnungen wieder die Ein‐ stellung „NO“...
- Seite 27 Bedienung Erstellen Sie auf Ihrem Gerät die erste Stimmung und drücken Sie kurz die Speicherplatz‐ taste, um den ersten Schritt zu speichern. ð Das Display zeigt „steps:001“ an. Wiederholen Sie Schritt 5 für die Aufzeichnung weiterer Schritte. Drücken Sie zum Schluss die Speicherplatztaste für drei Sekunden, um die Aufzeichnung zu speichern.
- Seite 28 Bedienung Drücken Sie kurz die Speicherplatztaste für die Aufzeichnung. Drücken Sie erneut die Speicherplatztaste für drei Sekunden. Drücken Sie kurz die Speicherplatztaste, um die Aufzeichnung zu starten. Drücken Sie kurz die Speicherplatztaste, um die Aufzeichnung zu beenden. Drücken Sie zum Schluss die Speicherplatztaste für drei Sekunden, um die Aufzeichnung zu speichern.
-
Seite 29: Technische Daten
Technische Daten Technische Daten Steuerprotokolle Anzahl der DMX-Kanäle Eingangsanschlüsse DMX-Eingang XLR-Einbaustecker, 3-polig Spannungsversorgung USB-C-Schnittstelle Ausgangsanschlüsse DMX-Ausgang XLR-Einbaubuchse, 3-polig Datenspeicherung USB-A-Schnittstelle Spannungsversorgung USB-C-Schnittstelle, 5 V , 1 A Abmessungen (B × H × T) 280 mm × 52 mm × 180 mm Gewicht 1,4 kg Umgebungsbedingungen... - Seite 30 Technische Daten Weitere Informationen Preset Funktion Externe Speichermöglichkeit DMX - Universen Ethernet Nein Rainbow Rider DMX DMX-Controller...
-
Seite 31: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... -
Seite 32: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 33 Notizen Rainbow Rider DMX DMX-Controller...
- Seite 34 Notizen Rainbow Rider DMX DMX-Controller...
- Seite 36 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
