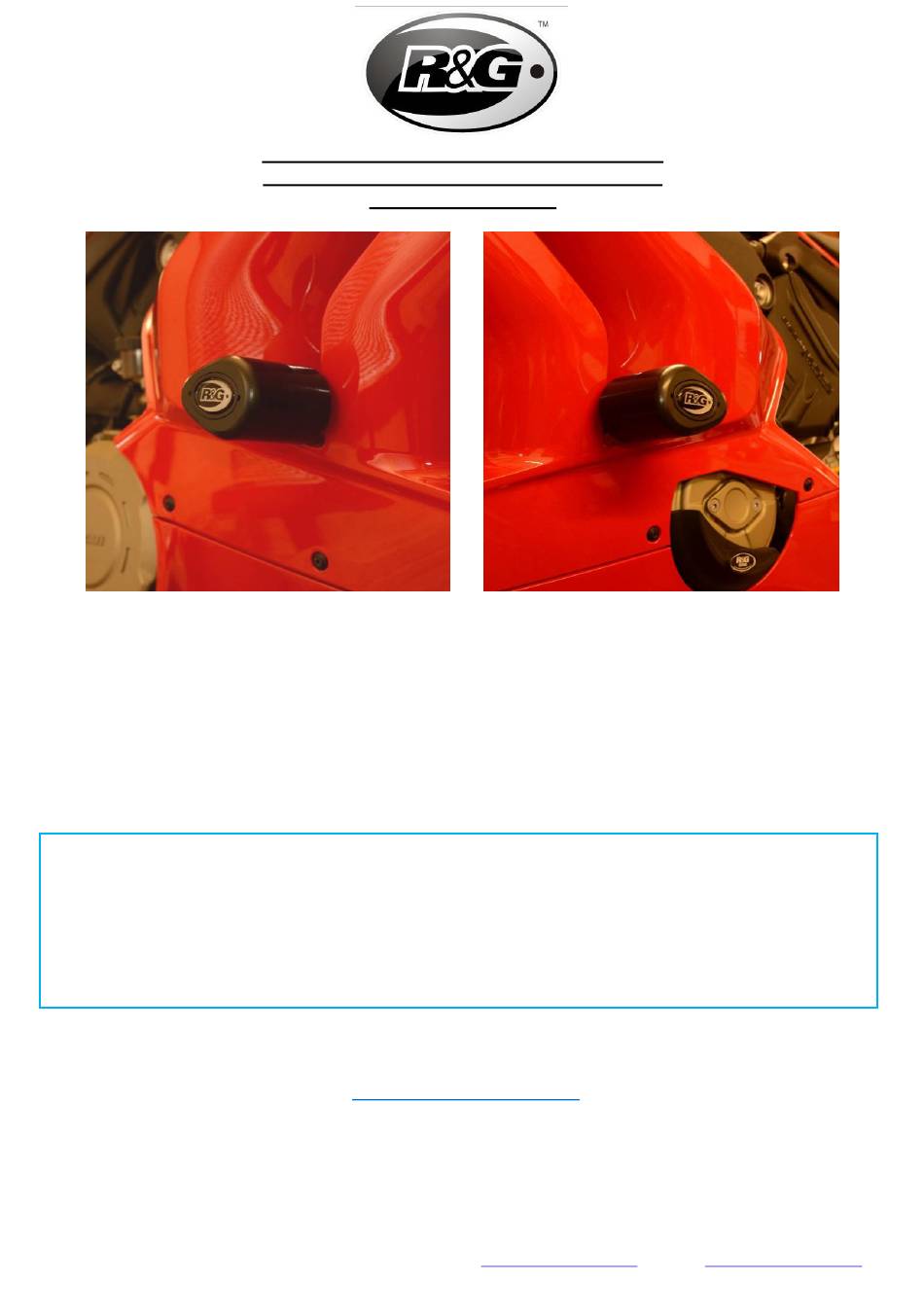

FITTING INSTRUCTIONS FOR CP0487
AERO CRASH PROTECTORS ROAD KIT
DUCATI V4 2020-
O NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT
P
LEASE READ ALL INSTRUCTIONS BEFORE PROCEEDING
OR HAVE FITTED BY A QUALIFIED TECHNICIAN.
MOUNTING TO THE BIKE
THESE RUBBER WASHERS CAN BE THROWN AWAY
WWW.RG-RACING.COM
.
R&G Racing
www.rg-racing.com
CP0487
.
.
.
.
,
.
Email:
info@rg-racing.com
