FITTING INSTRUCTIONS FOR CP0277 CRASH PROTECTORS
PICTURE ONE
THIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED BELOW.
DO NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT.
Please note that the way the kit is packed does not necessarily represent the way of mounting to
T
HE PARTS SHOWN MAY BE REPRESENTATIVE ONLY

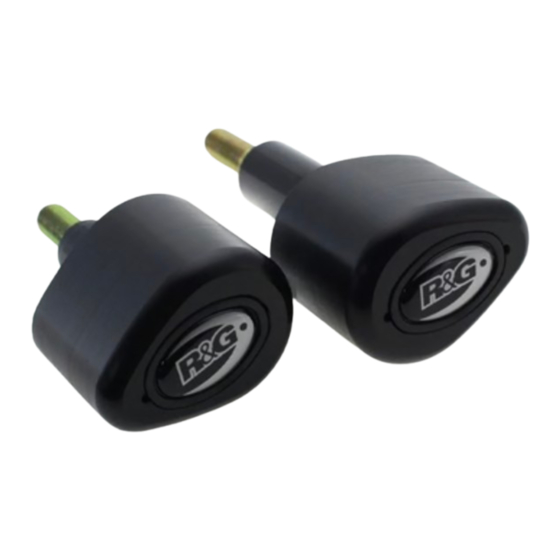

CRASH-PROTECTOR
(B0431/CS341) (x1)
PROTECTOR CAP
(BC0002) (x1)
M10 PLAIN
WASHER (x1)
