Page 1 of 13

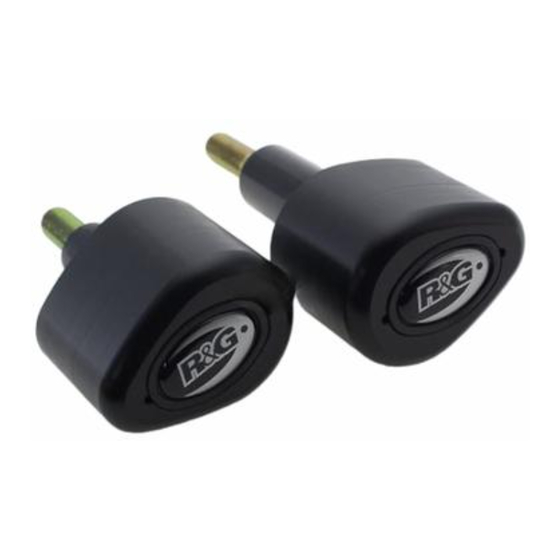

FITTING INSTRUCTIONS FOR CP0508 CRASH PROTECTORS
T
HIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED OVER PAGE
S
IF IN ANY DOUBT WHEN FITTING OUR PRODUCTS, CONSULT ONE OF OUR DEALERS OR
P
LEASE NOTE THAT THE WAY THE KIT IS PACKED DOES NOT NECESSARILY REPRESENT THE WAY OF
I
N THE EVENT OF RUBBER WASHERS BEING USED TO HOLD COMPONENTS ONTO BOLTS
DIGITAL COPIES OF THESE INSTRUCTIONS ARE AVAILABLE TO DOWNLOAD FROM
Unit 1, Shelley's Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301
HONDA CMX500 2017-
OME PARTS MAY BE SHOWN FOR CLARITY OF INSTRUCTIONS ONLY
D
O NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT
P
LEASE READ ALL INSTRUCTIONS BEFORE PROCEEDING
HAVE FITTED BY A QUALIFIED TECHNICIAN.
MOUNTING TO THE BIKE
THESE RUBBER WASHERS CAN BE THROWN AWAY
WWW.RG-RACING.COM
.
R&G
www.rg-racing.com
CP0508
.
.
.
.
,
.
Email:
info@rg-racing.com
Werbung
Verwandte Anleitungen für R&G CP0508
Inhaltszusammenfassung für R&G CP0508
- Seite 1 Page 1 of 13 CP0508 FITTING INSTRUCTIONS FOR CP0508 CRASH PROTECTORS HONDA CMX500 2017- HIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED OVER PAGE OME PARTS MAY BE SHOWN FOR CLARITY OF INSTRUCTIONS ONLY O NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT...
- Seite 2 Page 2 of 13 CP0508 TOOLS REQUIRED GENERAL TORQUE SETTINGS • Socket set to include 14mm & 17mm M4 BOLT = 8Nm A/F sockets and wrench. M5 BOLT = 12Nm • 14mm Spanner • Torque wrench (40Nm). M6 BOLT = 15Nm •...
- Seite 3 Page 3 of 13 CP0508 ASSEMBLY DIAGRAM - BOTH SIDES AERO-STYLE CRASH PROTECTOR ORIENTATION R&G Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
- Seite 4 Page 4 of 13 CP0508 Picture 1 Picture 2 Picture 3 Picture 4 FITTING INSTRUCTIONS Before beginning, ensure the bike is upright and supported by a suitable engine stand or jack placed under the sump of the motorbike. This will prevent the engine from moving when removing engine bolts.
- Seite 5 Page 5 of 13 CP0508 • Starting on the left-hand side of the bike, using your ratchet, remove the engine mount bolt arrowed in picture 1 (DO NOT REMOVE BOTH ENGINE BOLTS AT THE SAME TIME). • Assemble the left-hand side assembly as shown in the assembly diagram (page 3). To do this, slide one 5mm spacer (Item 2 - S0293) over one M10 x 160mm bolt (item 1) (This spacer will sit inside the crash protector to correct the bolt length).
- Seite 6 Page 6 of 13 CP0508 NOTICE DE MONTAGE POUR CP0508 PROTECTIONS CRASH LATERALES HONDA CMX500 2017- E KIT CONTIENT LES ARTICLES ILLUSTRES ET ETIQUETES SUR LA PAGE ERTAINES PARTIES PEUVENT ETRE PRESENTES UNIQUEMENT POUR LA CLARTE DES INSTRUCTIONS E PAS PROCEDER AU MONTAGE TANT QUE VOUS N...
- Seite 7 Page 7 of 13 CP0508 WWW.RG-RACING.COM OUTILS REQUIS VALEURS DE SERRAGE • Clé à cliquet + douilles 14mm & M4 BOULON = 8Nm 17mm. M5 BOULON = • Clé à molette 14mm • Clé dynamométrique (40Nm). M6 BOULON = •...
- Seite 8 Page 8 of 13 CP0508 Schéma d’ensemble – DES 2 CÔTÉS R&G Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
- Seite 9 Page 9 of 13 CP0508 NOTICE DE MONTAGE Avant de commencer, assurez-vous que la moto soit droite et soutenue par un support de moteur approprié ou un cric placé sous le carter de la moto. Cela empêchera le moteur de bouger lors du retrait des boulons du moteur.
- Seite 10 Page 10 of 13 CP0508 MONTAGEANLEITUNG FÜR CP0508 STURZPADS HONDA CMX500 2017- EILE SIND AUF DEN NACHFOLGENDEN EITEN ABGEBILDET UND GEKENNZEICHNET IE ABGEBILDETEN EILE DIENEN LEDIGLICH ZUR RKLÄRUNG Ü BERPRÜFEN IE ZUERST DASS ALLE EILE VORHANDEN SIND ESEN IE DIE...
- Seite 11 Page 11 of 13 CP0508 SIE BENÖTIGEN FOLGENDES WERKZEUG ALLGEM. ANZUGSDREHMOMENT • Stechschlüsselsatz inkl. 14mm & 17mm M4 SCHRAUBE = 8Nm A/F Stechschlüssel M5 SCHRAUBE = 12Nm • 14mm Schraubenschlüssel • Drehmomentschlüssel (40Nm). M6 SCHRAUBE = 15Nm • geeigneten Heber, um den Motor M8 SCHRAUBE = 20Nm während der Montage zu stützen.
- Seite 12 Page 12 of 13 CP0508 ZEICHNUNG ZUSAMMENBAU – BEIDE SEITEN AERO-STYLE STURZPAD - ORIENTIERUNG MOTORRAD HINTEN MOTORRAD VORNE R&G Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...
- Seite 13 Page 13 of 13 CP0508 MONTAGEANLEITUNG Bevor Sie mit der Montage der R&G Sturzpads beginnen, stellen Sie sicher, dass das Motorrad aufrecht steht und der Motor von unten mit einem geeigneten Ständer/Heber unterhalb der Ölwanne gestützt wird. Dies wird verhindern, dass der Motor sich bei der Entfernung von Motorschrauben bewegt.
