4.3 Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2
3 VRD
4 AMP%
5 sec
6
7
8
9
10 AMP
11
12 A
13
099-002129-EW500
15.10.2020
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Signalleuchte Übertemperatur
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne wei-
tere Maßnahmen weitergeschweißt werden.
Signalleuchte Sammelstörung
Fehlermeldungen > siehe Kapitel 7
Signalleuchte Spannungsminderungseinrichtung (VRD) > siehe Kapitel 5.10
Signalleuchte Hotstart-Strom
Signalleuchte Hotstart-Zeit
Drucktaste Pulsschweißen / Energiesparmodus
E-Hand -- Pulsschweißen > siehe Kapitel 5.4.6
WIG ------ Pulsschweißen > siehe Kapitel 5.5.7
Nach 2 s Betätigung wechselt das Gerät in den Energiesparmodus. Zum Reaktivieren
genügt die Betätigung eines beliebigen Bedienelementes > siehe Kapitel 5.9.
Steuerungsknopf
Zentraler Steuerungsknopf zur Bedienung durch Drehen und Drücken > siehe Kapi-
tel 5.2.
Anschlussbuchse, 3-polig
Steuerleitung Fernsteller
Drucktaste Schweißverfahren / Entmagnetisierung (activgauss) > siehe Kapi-
tel 5.6
-- E-Hand-Schweißen > siehe Kapitel 5.4
-------- E-Hand-Schweißen (Cel-Kennlinie)
------ WIG-Schweißen > siehe Kapitel 5.5
Signalleuchte Hauptstrom
Imin bis Imax (1 A-Schritte)
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 5.3
Signalleuchte Einheit Schweißstrom
Leuchtet wenn Schweißströme angezeigt werden.
Signalleuchte Zugriffssteuerung aktiv
Signalleuchte leuchtet bei aktiver Zugriffssteuerung der Gerätesteuerung > siehe Kapi-
tel 5.11.
Gerätesteuerung - Bedienelemente

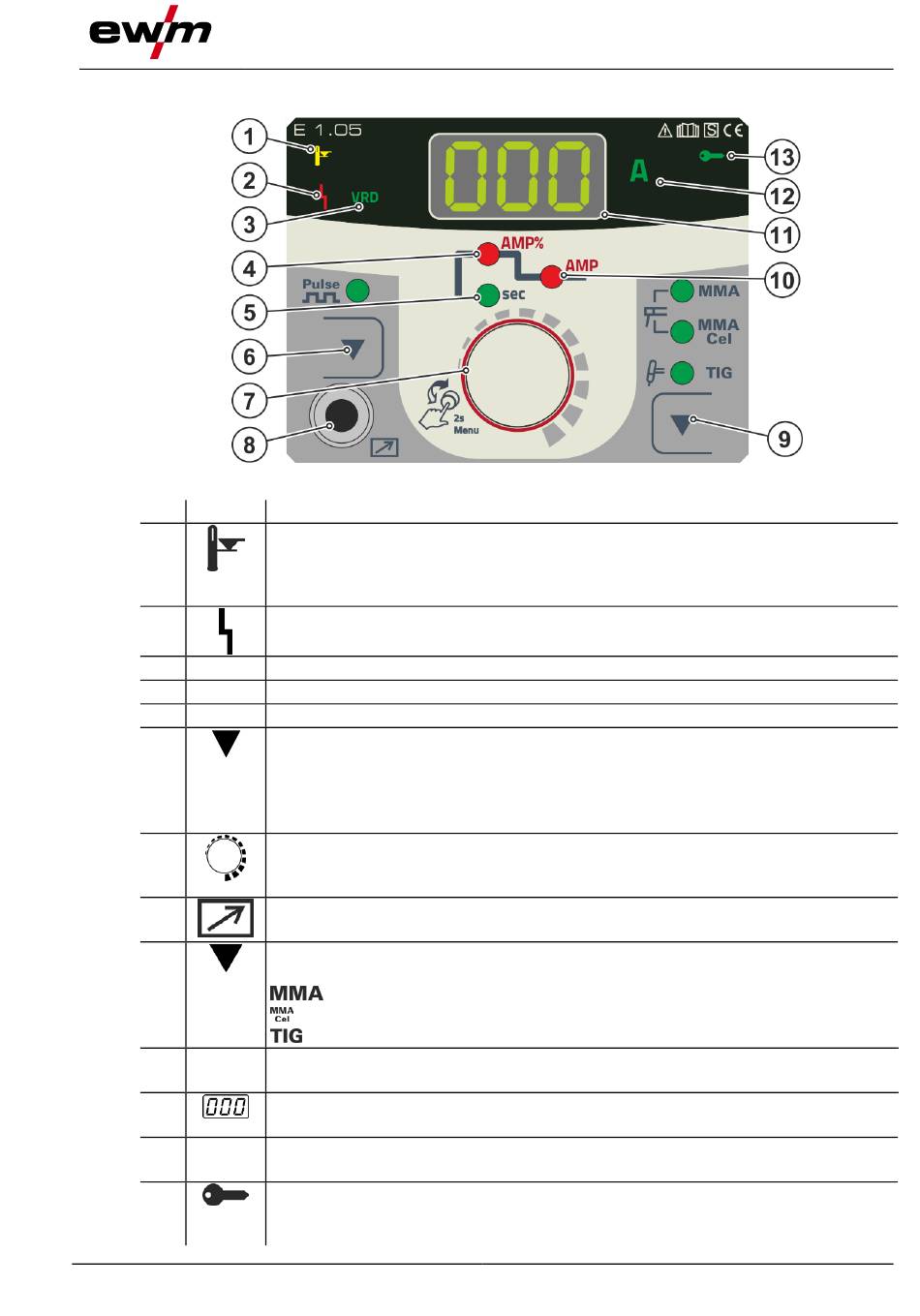

Abbildung 4-3
