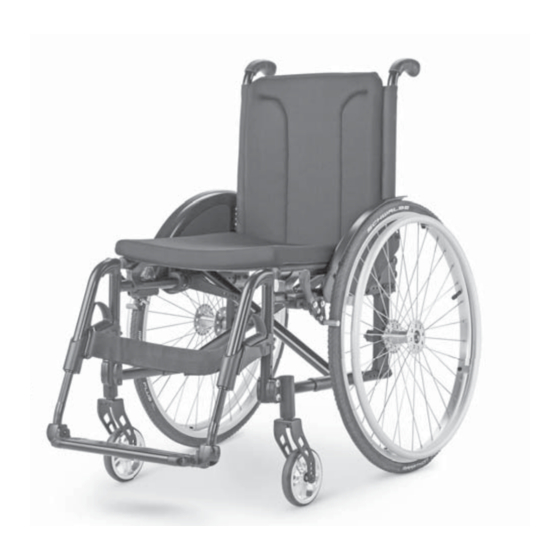

- Seite 1 Adaptiv-Rollstuhl Modelle: 1.735 / 1.736 Wartungs- und Serviceanleitung W i r b e w e g e n M e n s c h e n .
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeines Vorwort Anforderungen an das Werkstattpersonal Kundendienst Hinweise zu Wartungs- und Servicearbeiten: Begriff serklärung Übersicht Modell 1.735 Modell 1.736 Fahrzeug-Identifi zierung Sicherheitshinweise Lagerung Benötigte Werkzeuge und Hilfsmittel Service-Arbeiten Anpassungs- und Einstellarbeiten Beinstützen Fußbrett Höhe des Fußbrettes einstellen Fußbrettwinkel einstellen Tiefeneinstellung des Fußbrettes... - Seite 3 Sitz Sitzpolster Abnehmen des Sitzgurtes Montieren des Sitzgurtes Ändern der Sitzbreite Räder Reifenwechsel Lenkräder Lenkgabel demontieren Steuerkopfwinkel einstellen Steuerkopfwinkel einstellen Antriebsräder Greifreifen Bremsen Einstellen der Druckbremsen Feineinstellung der Druckbremsen Versetzen der Druckbremsen Einstellen der Trommelbremsen Stützrollen Montageposition der Stützrolle Höheneinstellung Richtige Stützrollenlänge Rangierrolle Montageposition der Rangierrollen...
-
Seite 4: Allgemeines
Personen, die mit den Arbeiten am Alle erforderlichen Dokumente sowie zusätzliche Rollstuhl betraut sind, sorgfältig zu lesen und Informationen über unsere Produkte befi nden sich zu beachten. auf unserer Webseite unter: < www.meyra.de >. Kundendienst Technische Fragen beantwortet Ihnen gern Ihr na- tionaler Meyra Vertriebspartner. -
Seite 5: Hinweise Zu Wartungs- Und Servicearbeiten
Hinweise zu Wartungs- und Begriff serklärung Servicearbeiten: Hier fi nden Sie Erklärungen zu verwendeten Begrif- fen: ☞ Jeder Rollstuhl sollte einmal im Jahr zur Inspek- tion. – Die Inspektion erhöht die Sicherheit und ver- längert die Lebensdauer des Rollstuhls. ☞ Bei höher beanspruchten Rollstühlen z. B. durch: –... -
Seite 6: Übersicht
ÜBERSICHT Modell 1.735 Modell 1.736... -
Seite 7: Fahrzeug-Identifi Zierung
FAHRZEUG-IDENTIFIZIERUNG Zur eindeutigen Fahrzeug-Identifi zierung im Falle von Rückfragen oder bei einer Ersatzteilbestellung sind folgende Angaben dem Typenschild zu ent- nehmen: ☞ siehe Muster-Typenschild [1] Die Modellbezeichnung (im Feld Type bzw. Typ) 2. Die Serien-Nummer (neben dem Feld SN) -
Seite 8: Sicherheitshinweise
☞ Geöff nete Verschraubungen mit Gewindesi- SICHERHEITSHINWEISE cherung durch die jeweilige Mutter oder Schraube mit neuer Gewindesicherung erset- ☞ Tragen Sie geeignete Bekleidung sowie ggf. zen. Handschuhe und Schutzbrille. ☞ Sollten neue Schrauben oder Muttern mit – Verletzungsgefahr durch falsche Arbeits- Gewindesicherung nicht verfügbar sein, kleidung. -
Seite 9: Benötigte Werkzeuge Und Hilfsmittel
BENÖTIGTE WERKZEUGE UND HILFSMITTEL Für die Einstell- und Wartungsarbeiten empfehlen wir den Einsatz von qualitativ hochwertigem Werkzeug. ☞ Durch den Einsatz von qualitativ hochwertigem Werk- zeug können z. B. Sachschäden an der Rahmenoberfl ä- che sowie leichte Handverletzungen vermieden wer- den. -
Seite 10: Beinstützen
BEINSTÜTZEN Fußbrett Höhe des Fußbrettes einstellen – Zur Einstellung der Höhe, je nach Modell, die Verschrau- bung (1) je Seite demontieren oder die Schraube (2) je Seite lösen. – Die Fußplatte gleichmäßig auf die gewünschte Höhe teleskopieren und die Verschraubung (1) je Seite wie- der montieren bzw. -
Seite 11: Tiefeneinstellung Des Fußbrettes
Tiefeneinstellung des Fußbrettes (nur Modell 1.736) Die Tiefeneinstellung des Fußbrettes erfolgt durch das Ver- setzen der abziehbaren Distanzstücke (3). – Das Fußbrett auf der aufklappbaren Seite etwas anhe- ben. – Die gewünschte Anzahl Distanzstücke auf der aufklapp- baren Seite [4] entsprechend verschieben. –... -
Seite 12: Fußplatten
FUSSPLATTEN Höhe der Fußplatte einstellen Zur Einstellung der Höhe die Schraube (1) je Seite lösen. 2. Die Fußplatten gleichmäßig auf die gewünschte Höhe teleskopieren und die Schraube (1) je Seite wieder fest- drehen (Anzugsmoment 10 Nm). ☞ Die maximale Auszugslänge ist erreicht, wenn eine Mar- kierung im Rohr sichtbar wird. -
Seite 13: Armlehne
ARMLEHNE Kleiderschutz Der dem Radumfang parallel laufende Kleiderschutz [1] ist der jeweils gewählten Radposition anzugleichen. Achtung: Der Abstand zwischen Antriebsrad und Kleiderschutz sollte so gering wie möglich, ca. 1 cm, betragen. – Quetschgefahr! Kleiderschutz anpassen Nach dem Lösen der Schrauben (2)+(3) kann der Kleider- schutz geringfügig verschoben werden. -
Seite 14: Höhenverstellbare Armlehnen
Höhenverstellbare Armlehnen Die Armlehne ist in 5 Positionen je 15 mm höhenverstellbar. Höhenverstellung der Armlehne Zur Höhenverstellung die Schrauben (1) soweit lösen, bis die Armlehne in der Höhe verstellt werden kann. ☞ Hinweis: Die Armlehne immer soweit verstellen, bis die Schraube (2) in einer der 5 möglichen Lochpositionen sitzt. -
Seite 15: Rückenlehne
RÜCKENLEHNE Abnehmen des Rückenpolsters Zum Abnehmen, erst den hinteren Teil des Rückenpolsters abziehen und nach vorn umschlagen [1]. Anschließend das Rückenpolster vom verstellbaren Rückengurt abziehen [2]. Aufl egen des Rückenpolsters Zum Aufl egen, das Rückenpolster [3], mit dem oberen Ende der Rückenrohre abschließend, mittig an den Spanngurt (4) legen und mittels Klettverschluss am verstellbaren Rücken- gurt befestigen [1]. -
Seite 16: Sitz
SITZ Sitzpolster Das Sitzpolster [1] wird, dem Verlauf des Flauschbandes ent- sprechend, mittig ausgerichtet und bündig mit der Vorder- kante des Sitzgurtes aufgelegt. Abnehmen des Sitzgurtes Zum Abnehmen des Sitzgurts erst die Rohrstopfen entfer- nen, dann den Sitzgurt aus den Sitzrohren ziehen [2]. Montieren des Sitzgurtes Zum Montieren des Sitzgurtes, die seitlichen Schlaufen mit eingeschobenem Kunststoff... -
Seite 17: Ändern Der Sitzbreite
Ändern der Sitzbreite Zum Ändern der Sitzbreite sind folgende Baugruppen aus- zuwechseln: 1. Die Rückenlehne 2. 2. Das Fußbrett 3. 3. Der Sitzgurt 4. 4. Die Schere 5. 5. Die querliegende Schiebestange ☞ Es ist darauf zu achten, dass die Verschraubungen (3) der Hilfsscheren auf beiden Seiten gleich in geeigneter Position montiert werden. -
Seite 18: Räder
RÄDER Reifenwechsel ☞ Hinweis: Reifen immer paarweise erneuern. – Zwei unterschied- lich abgefahrene Reifen beeinträchtigen den Gerade- auslauf des Rollstuhls. Achtung: Das Abheben und Aufziehen der Reifendecke hat mit entsprechenden Montierhebeln (Fahrradzubehör) zu erfolgen. Keine Schraubendreher oder andere spitze/scharfkanti- ge Gegenstände als Hebel verwenden! Lenkräder Zum Austauschen oder zur Einstellung der Sitzhöhe sind die Lenkräder herausnehmbar. -
Seite 19: Steuerkopfwinkel Einstellen
Steuerkopfwinkel einstellen Der Steuerkopfwinkel sollte für optimale Fahreigenschaften 90° zur Fahrbahn eingestellt sein. Modell 1.736 Zum Einstellen des Steuerkopfwinkels die Verschrau- bungen (2)+(3) demontieren und die Muttern entspre- chend des gewünschten Steukopfwinkels drehen. ☞ Nach der Einstellung beide Verschraubungen mit 12 Nm festdrehen: ☞... -
Seite 20: Steuerkopfwinkel Einstellen
Steuerkopfwinkel einstellen Der Steuerkopfwinkel sollte für optimale Fahreigenschaften 90° zur Fahrbahn eingestellt sein. Modell 1.735 Vor dem Einstellen des Steuerkopfwinkels erst die Steu- erkopfabdeckung (1) entfernen. 2. Zum Einstellen des Steuerkopfwinkels die Befestigungs- schraube (2)+(3) lösen und die Verzahnung entspre- chend gleichmäßig verstellen. -
Seite 21: Bremsen
BREMSEN Einstellen der Druckbremsen Die Druckbremsen [1] sind laut < Wartungsplan > der Be- dienungsanleitung sowie nach jedem Umstecken der An- triebsräder und nach dem Versetzen der Varioblöcke auf Funktion zu prüfen und ggf. neu einzustellen. Die Druckbremsen sind unter Berücksichtigung folgender Punkte gleichmäßig einzustellen: –... -
Seite 22: Einstellen Der Trommelbremsen
Einstellen der Trommelbremsen ☞ Ist beim Bremshebel (1), zum Feststellen der Trommel- bremse [2], die dritte Rastposition der Sperrklinke erfor- derlich, muss die Trommelbremse wie folgt nachgestellt werden. Die Nachstellung der Trommelbremse erfolgt durch schritt- weises Herausschrauben der jeweiligen Einstellschraube (3). -
Seite 23: Stützrollen
STÜTZROLLEN Montageposition der Stützrolle Die Stützrolle wird von innen an den Varioblock montiert [1]. Höheneinstellung Zur Höheneinstellung der Stützrolle die Schrauben (2) lösen und entsprechend einstellen. Richtige Stützrollenlänge Für eine ausreichende Stützfunktion müssen die Stützrollen über das Antriebsrad nach hinten hinausragen. RANGIERROLLE Montageposition der Rangierrollen Die Rangierrollen werden von innen an den Varioblock... -
Seite 24: Individuelle Anpassung
INDIVIDUELLE ANPASSUNG Achtung: Eine Neuanpassung kann das Fahrverhalten negativ verändern. Vorspurkorrektur der Antriebsräder Durch Drehen der Achsaufnahme Pos. 1 lässt sich die Vor- spur optimal einstellen. Sitzhöhe/Sitzneigung Die nutzergerechte Einstellung der Sitzhöhe und -neigung erfolgt durch: – Vertikales Versetzen der Achsaufnahme (1). –... -
Seite 25: Vordere Sitzhöhe (Vsh)
Vordere Sitzhöhe (VSH) Die folgenden Tabellen geben eine Übersicht der mögli- chen Lenkrad-Montageposition [1] der jeweiligen Lenkrad- gabel und der entsprechenden vorderen Sitzhöhe. Tabelle: Vordere Sitzhöhe (VSH), Modell 1.735 Lenkrad Lenkrad Lenkrad Achsposition (Pos. in mm) Ø 125 mm Ø 142 mm Ø... -
Seite 26: Varioblock
Varioblock ☞ Hinweis: Nach jeder Änderung am Varioblock ist der Kleider- schutz dem Umfang des Antriebsrades anzupassen. – Dazu Kapitel Kleiderschutz auf Seite 13 beachten. chsposition/Schwerpunkt Durch das Versetzen des Varioblocks (1) ist die Achsposition sowie der Schwerpunkt veränderbar. Achtung: Ein nach vorn versetzter Varioblock [2] erhöht das Nach–hinten–Überschlagen, besonders bei der Hinder- nisüberwindung und an Steigungen. -
Seite 27: Wartung
W i r b e w e g e n M e n s c h e n . WARTUNG Wiedereinsatz Vor jedem Wiedereinsatz ist der Rollstuhl einer Rollstühle sind Medizinprodukte der Klasse I-MPG. kompletten Inspektion zu unterziehen. Wir empfehlen mindestens einmal pro Jahr eine Inspektion. -
Seite 28: Checkliste Der Jährlichen Inspektionsarbeiten
CHECKLISTE DER JÄHRLICHEN INSPEKTIONSARBEITEN Vorarbeiten zur Sichtprüfung ❑ Sitz- und Rückenelement, Beinstützen, Armlehneneinheiten entfernt. Ggf. das Fahrzeug oder Teil- bereiche vor der optischen Prüfung gereinigt. Optische Prüfung ❑ Rahmen, Anbauteile und Zubehör auf Beschädigung, Korrosion sowie Lackschäden geprüft (z. B. Rahmen, Kreuzstrebe, Rückenrohre und Greifreifen). - Seite 29 CHECKLISTE DER JÄHRLICHEN INSPEKTIONSARBEITEN ❑ Verschleiß der Achsaufnahmebuchsen: Die Achsen des Antriebsrades haben kein merkliches radi- ales Spiel und sind leichtgängig. ❑ Lenk- und Antriebsradbefestigungen kontrolliert. ❑ Die Radgabeln sind nicht verzogen oder angerissen. ❑ Achslagerung der Lenkradgabeln auf Leichtgängigkeit geprüft. ❑...
-
Seite 30: Din-Normen Und Richtlinien
Mindest-Profi ltiefe laut STVO: ..........1,5 mm 25 Nm Artikel mit Bestellnummer M 10 50 Nm Loctite 243 (mittelfest) ............205 638 800 M 12 85 Nm MEYRA GmbH Meyra-Ring 2 D-32689 Kalletal-Kalldorf +49 5733 922 - 311 +49 5733 922 - 9311 info@meyra.de www.meyra.de... -
Seite 31: Notizen
NOTIZEN... - Seite 32 Ihr Fachhändler MEYRA GmbH Meyra-Ring 2 D-32689 Kalletal-Kalldorf +49 5733 922 - 311 +49 5733 922 - 9311 info@meyra.de www.meyra.de MEYRA 1 073 356 (Stand 2013-10) Technische Änderungen vorbehalten. Original-Wartungs- und Serviceanleitung.
