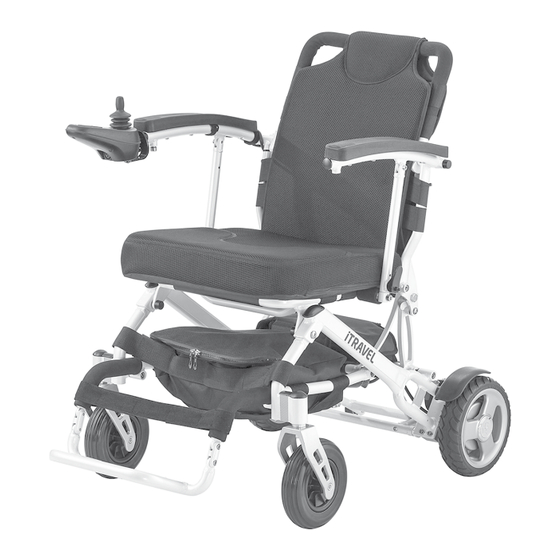

- Seite 1 Elektrischer Reiserollstuhl Modell 1.054 Wartungs- und Serviceanleitung W i r b e w e g e n M e n s c h e n .
-
Seite 2: Inhaltsverzeichnis
Vorwort Empfang Anforderungen an das Werkstattpersonal Kundendienst Hinweise zu Wartungs- und Servicearbeiten Arbeiten am Fahrzeug Wiedereinsatz Lebensdauer Fahrzeug-Identifizierung Übersicht Modell 1.054 Sicherheitshinweise Lagerung Benötigte Werkzeuge und Hilfsmittel Räder Radwechsel Antriebsräder demontieren Antriebsräder montieren Lenk- und Stützrad austauschen Lenkgabelspiel einstellen Antriebsbatterien... - Seite 3 Bedienseite wechseln Ladegerät Fahrparameter für 6 km/h Fehlerdiagnose Störungsdarstellungen durch die Batterieanzeige Funktionsprüfung Kontrolle der Kabelverlegung Überprüfung bei Stillstand Probefahrt Bremsweg Wartung Wiedereinsatz Wartungs-Checkliste der jährlichen Inspektionsarbeiten DIN-Normen und Richtlinien Anzugsmomente nach DIN für Schraubverbindungen Schaltplan Notizen...
-
Seite 4: Allgemeines
☞ Das Dokument, insbesondere das Kapitel Informationen über unsere Produkte befinden sich Sicherheitshinweise auf Seite 7, ist deshalb auf unserer Webseite unter: von allen Personen, die mit Arbeiten am Elek- < www.meyra.com >. trischen Reiserollstuhl betraut sind, sorgfältig zu lesen und zu beachten. EMPFANG Kundendienst... -
Seite 5: Hinweise Zu Wartungs- Und Servicearbeiten
Hinweise zu Wartungs- und Arbeiten am Fahrzeug Servicearbeiten ☞ Für Wartungs- oder Instandhaltungsarbeiten ist das Fahrzeug auszuschalten und gegen un- ☞ Jeder Elektrische Reiserollstuhl sollte einmal im gewollte Rollbewegungen zu sichern. Jahr zur Inspektion. – Die Inspektion erhöht die Sicherheit und ver- ☞... -
Seite 6: Fahrzeug-Identifizierung
Zur eindeutigen Fahrzeug-Identifizierung im Falle von Rückfragen oder bei einer Ersatzteilbestellung sind folgende Angaben dem Typenschild zu ent- nehmen: ☞ siehe Muster-Typenschild [1] Die Modellbezeichnung (im Feld Type bzw. Typ) 2. Die Serien-Nummer (neben dem Feld SN) ÜBERSICHT Modell 1.054... -
Seite 7: Sicherheitshinweise
SICHERHEITSHINWEISE BENÖTIGTE WERKZEUGE UND HILFSMITTEL ☞ Tragen Sie bei Service-Arbeiten geeignete Be- kleidung sowie ggf. Handschuhe und Schutz- Für die Einstell- und Wartungsarbeiten empfehlen brille. wir den Einsatz von qualitativ hochwertigem Werk- – Verletzungsgefahr durch falsche Arbeitsklei- zeug. dung. ☞ Durch den Einsatz von qualitativ hochwerti- ☞... -
Seite 8: Räder
RÄDER Radwechsel Vor der Demontage eines Rades den Elektrischen Reiseroll- stuhl gegen Fortrollen sichern und kippsicher abstützen. ☞ Reifen immer paarweise erneuern. Antriebsräder demontieren Die Abdeckkappe (1) entfernen. 2. Das Antriebsrad durch Abschrauben der mittleren Rad- mutter demontieren. Antriebsräder montieren Nach dem Einsetzen/Aufstecken des Antriebsrades die Radmutter wieder mit Loctite 243 sichern und fest- schrauben. -
Seite 9: Antriebsbatterien
ANTRIEBSBATTERIEN Batteriepack austauschen Ausbau Den Klettverschluss vom Batteriefach öffnen [1]. 2. Den Sperrhebel (2) eindrücken und den Batteriestecker (3) abziehen [4]. 3. Das Batteriepack herausnehmen [5] und austauschen. Einbau Der Einbau des neuen Batteriepacks erfolgt sinngemäß in der umgekehrten Reihenfolge. Einbau eines zweiten Batteriepacks ☞... -
Seite 10: Antrieb
ANTRIEB Der Elektrische Reiserollstuhl ist mit einem Antrieb je Antriebs- seite links/rechts versehen. Der Antrieb besteht aus: (1) dem wartungsfreien Getriebe, (2) dem Motor und (3) der Magnetbremse. ☞ Der Antrieb kann nur komplett ausgetauscht werden. Antrieb ausbauen Im Folgenden wird der Austausch des Antriebes beschrie- ben. -
Seite 11: Antrieb Einbauen
Antrieb einbauen Der Einbau des Antriebes erfolgt sinngemäß in umgekehr- ter Reihenfolge zum Kapitel Antrieb ausbauen auf Seite 10. ☞ Alle gelösten Schraubverbindungen wieder festziehen Die Anzugmomente sind dem Kapitel Anzugsmomen- te nach DIN für Schraubverbindungen auf Seite 21 zu entnehmen. -
Seite 12: Kohlebürsten
Kohlebürsten Die Kohlebürsten (1) werden im Satz geliefert und sind im- mer satzweise auszutauschen. ☞ Hinweis: ☞ Nicht die Schleiffläche der Kohlebürste berühren! ☞ Die Kohlebürsten sind verschlissen, wenn sie bis auf 3 mm Länge abgenutzt sind. Sie sind ebenfalls auszutauschen, wenn die Kontakt- flächen schwarz und stumpf aussehen. -
Seite 13: Bedienseite Wechseln
BEDIENSEITE WECHSELN Zum Wechseln der Bedienseite muss das Bedienmodul (1) an die gegenüberliegende Armlehne montiert werden. Den elektrischen Reiserollstuhl ausschalten. 2. Den Blindstopfen (2) aus dem gegenüberliegenden Armlehnenrohr entfernen und sicher aufbewahren. 3. Das Rückenpolster abziehen [3]. 4. Das Batteriefach öffnen [4]. 5. - Seite 14 6. Das Kabel zum Bedienmodul freilegen. ☞ Dazu die Kabelbinder (8) entfernen. Die Kabelbinder an der Armlehne (9) entfernen. 8. Das Bedienmodul abnehmen. ☞ Dazu die Klemmschraube (10) entfernen und sicher aufbewahren. 9. Das Bedienmodul hinter der Rückenlehne auf die ge- genüberliegende Seite führen und in das Armlehnen- rohr einstecken [11].
-
Seite 15: Ladegerät
LADEGERÄT ☞ Hinweis: ☞ Das Lithium-Ionen-Batteriepack ist ausschließlich mit dem zugehörigen Ladegerät zu laden! ☞ Beim Laden zweier, über ein Y-Kabel verbundener Li- thium-Ionen-Batteriepacks, verdoppelt sich die Lade- zeit gegenüber der Zeit zum Aufladen eines einzelnen Lithium-Ionen-Batteriepacks. ☞ Ein defektes Ladegerät ist komplett auszutauschen. -
Seite 16: Fahrparameter Für 6 Km/H
FAHRPARAMETER FÜR 6 KM/H Die in der folgenden Tabelle aufgeführten Parame- terwerte sind so gewählt, dass die Anforderungen der geltenden gesetzlichen Bestimmungen erfüllt werden. Fahrparameter iTravel, 50 A Speed Settings maximal minimal Forward Speed [%] (Vorwärtsgeschwindigkeit) Reverse Speed [%] (Rückwärtsgeschwindigkeit) Turn Speed [%] (Kurvengeschwindigkeit) Acceleration (0,1 Seconds) (Anfahrbeschleunigung) -
Seite 17: Fehlerdiagnose
FEHLERDIAGNOSE Störungsdarstellungen durch die Batterieanzeige Im Falle einer Störung wird der Scooter sicherheitshalber stillgesetzt und die Leuchtsegmente der Batterieanzeige (1) blinken. Die Anzahl der Blinkimpulse gibt Aufschluss über die mögliche Fehlerquelle. ☞ Hinweis: Lässt sich die Störung nicht beheben und der Scooter nicht weiterbetreiben, wenden Sie sich an eine autori- sierte Fachwerkstatt. -
Seite 18: Funktionsprüfung
FUNKTIONSPRÜFUNG Bremsweg Bei der Programmierung des Verzögerungswertes ist der Maximalwert des Bremsweges der EN 12184 Kontrolle der Kabelverlegung zu beachten. Nach dem Austausch defekter Teile und bei der Wartung ist die korrekte Kabelführung der Kabel zu Maximaler Bremsweg der EN 12184 überprüfen. -
Seite 19: Wartung
W i r b e w e g e n M e n s c h e n . WARTUNG Wiedereinsatz Vor jedem Wiedereinsatz ist der Scooter einer kom- Scooter sind Medizinprodukte der Klasse I-MPG. Als pletten Inspektion zu unterziehen. Medizinprodukte unterliegen sie der Betreiber- verordnung und sind regelmäßig zu warten. -
Seite 20: Wartungs-Checkliste Der Jährlichen Inspektionsarbeiten
Wartungs-Checkliste der jährlichen Inspektionsarbeiten Vorarbeiten zur Sichtprüfung ❑ Polster entfernen. Ggf. das Fahrzeug oder Teilbereiche vor der Sichtprüfung reinigen. Sichtprüfung Rahmen, Anbauteile und Zubehör auf Beschädigung, Korrosion sowie Lackschäden prüfen. ❑ Allgemeine Kontrollen Befestigungsschrauben auf festen Sitz prüfen. ❑ Befestigung aller Anbauteile/-elemente kontrollieren. ❑... -
Seite 21: Din-Normen Und Richtlinien
Wartungs-Checkliste der jährlichen Inspektionsarbeiten ❑ Inspektionsnachweis in der Bedienungsanleitung ausgefüllt. DIN-Normen und Richtlinien Anzugsmomente nach für Schraubverbindungen Die Anzugsmomente nach DIN für Schraubverbindungen sind der nebenstehenden Tabelle zu entnehmen. Gewindedurch- Anzugsmoment messer Artikel mit Bestellnummer 3 Nm Loctite 243 (mittelfest) ............205 638 800 5 Nm 10 Nm 25 Nm... -
Seite 22: Schaltplan
SCHALTPLAN Bedien- / Powermodul Antrieb lks. Bremse lks. Fahr- Schiebeschalter 4-pol. Powerpole Anderson 2-pol. Molex Antrieb rts. Bremse rts. Fahr- Schiebeschalter 4-pol. Powerpole Anderson 2-pol. Molex Interne Hauptsicherung Externe Hauptsicherung 4-pol. Powerpole Anderson... -
Seite 23: Notizen
NOTIZEN... - Seite 24 Ihr Fachhändler MEYRA GmbH Meyra-Ring 2 32689 Kalletal-Kalldorf DEUTSCHLAND +49 5733 922 - 311 +49 5733 922 - 9311 info@meyra.de www.meyra.de 205 347 100 (Stand 2019-08) Technische Änderungen vorbehalten. Original-Wartungs- und Serviceanleitung.
