Farben- und Härter-
wechselventilgruppen
Für Farb-/Härterwechsel oder Verteilung von Beschichtungsmaterialien,
Lacken und Flüssigkeiten.
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und Anleitungen in diesem
Handbuch aufmerksam durch. Für sämtliche Warnhinweise
und Anweisungen ziehen Sie Ihre Betriebsanleitung für
Dosiersysteme zu Rate. Gefahrensymbole verweisen auf
spezifische Verfahrensrisiken. Alle Anweisungen an einem
sicheren Ort aufbewahren.
Informationen zu den einzelnen Modellen und zu den Betriebsdrücken finden Sie auf Seite 3 und 4.

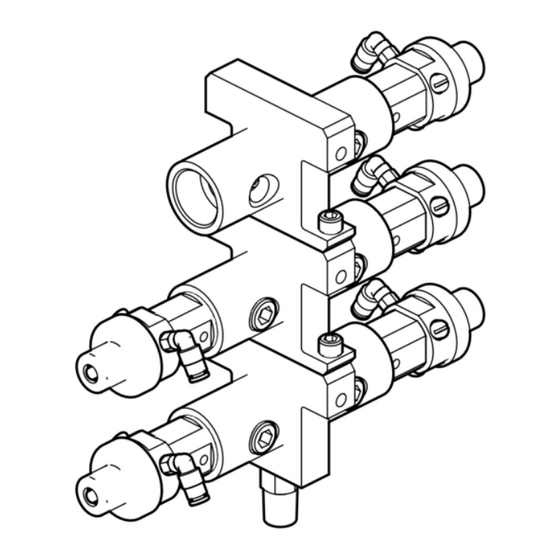

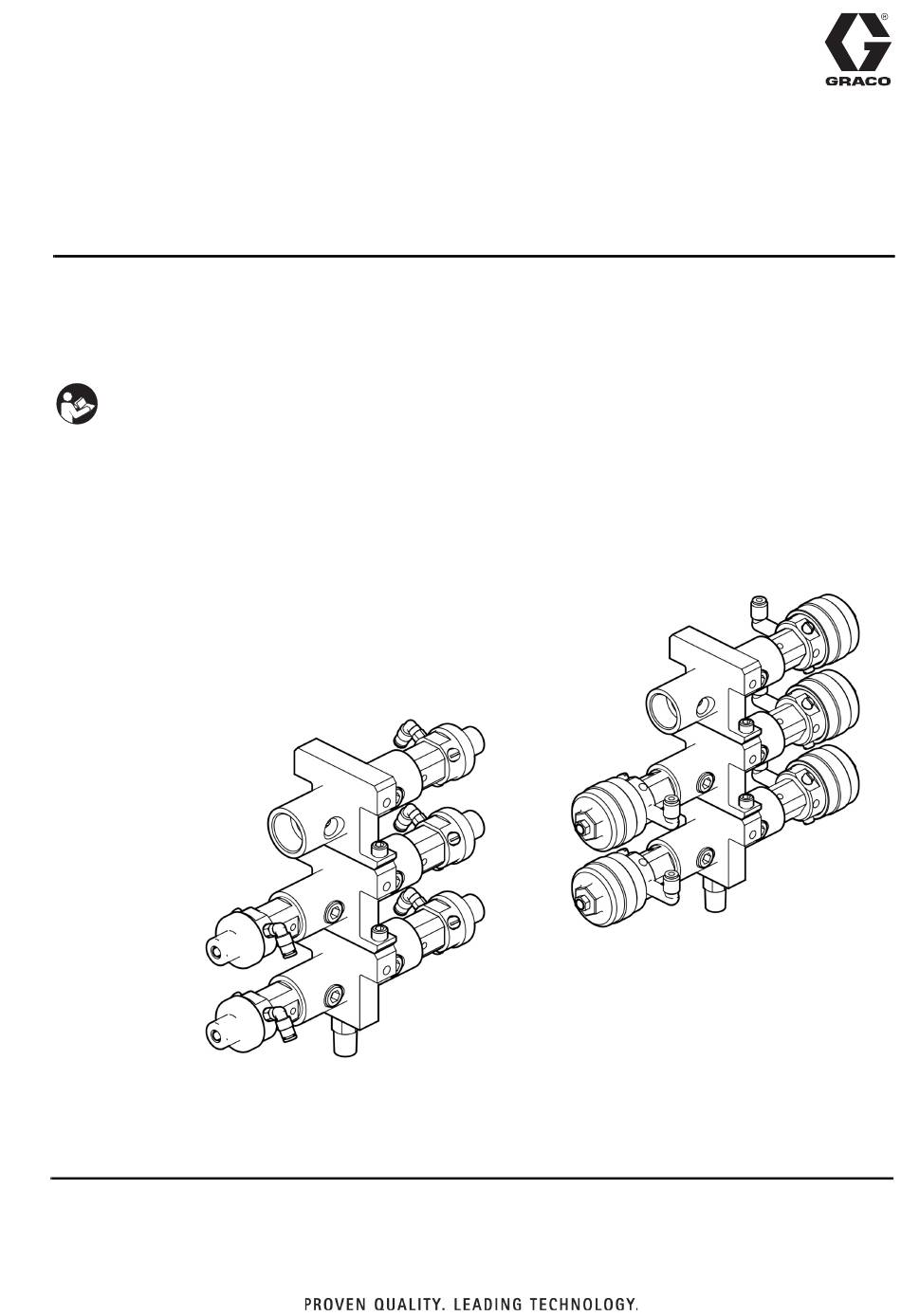

15V813 Niederdruckventilsatz
TI11668b
3A2083F
15V817 Hochdruckventilsatz
DE
TI11665b
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco 15V813
Inhaltszusammenfassung für Graco 15V813
- Seite 1 Anweisungen ziehen Sie Ihre Betriebsanleitung für Dosiersysteme zu Rate. Gefahrensymbole verweisen auf spezifische Verfahrensrisiken. Alle Anweisungen an einem sicheren Ort aufbewahren. Informationen zu den einzelnen Modellen und zu den Betriebsdrücken finden Sie auf Seite 3 und 4. TI11665b 15V817 Hochdruckventilsatz TI11668b 15V813 Niederdruckventilsatz...
-
Seite 2: Inhaltsverzeichnis
Graco-Standardgarantie ....18 ProMix 2KS0-Systems Graco-Informationen ..... 18 312780... -
Seite 3: Modelle
Ventilsatz Beschreibung des Anzahl Teile-Nr. Serie Ventilsatzes Ventil Teile-Nr. Ventile 256994 1 Farbe 15V812 2 Farb/Härterwechsel 256290 3 Farb/Härterwechsel 15V813 4 Farb/Härterwechsel 256292 5 Farb/Härterwechsel 256293 6 Farb/Härterwechsel 15V814 7 Farb/Härterwechsel 256295 8 Farb/Härterwechsel 256296 9 Farb/Härterwechsel 256297 10 Farb/Härterwechsel 256298 11 Farb/Härterwechsel... -
Seite 4: Hochdruckventilsatz
Modelle Hochdruckventilsatz Maximaler Betriebsdruck: 3000 psi (21 MPa, 210 bar) Ventilsatz Beschreibung des Anzahl Teile-Nr. Serie Ventilsatzes Ventil Teile-Nr. Ventile 256995 1 Farbe 15V816 2 Farb/Härterwechsel 256339 3 Farb/Härterwechsel 15V817 4 Farb/Härterwechsel 256341 5 Farb/Härterwechsel 256342 6 Farb/Härterwechsel 256343 7 Farb/Härterwechsel 256344 8 Farb/Härterwechsel 256345... -
Seite 5: Installation
Installation Installation HINWEIS: Hochdruckventile sind werksseitig auf eine Umdrehung zum vollständigen Schließen eingestellt. Diese Einstellung bietet die geforderte Federkraft, um 1. Verbinden Sie 4 mm (5/32 Zoll) einen Materialrückfluss vom Auslassverteiler zum Ventil OD-Luftbetätigungsrohre der Ventilmagneten bei einem Ausgangsverteilerdruck von bis zu 21 MPa an die Lufteinlässe (A) eines jeden Ventils. -
Seite 6: Teile
Teile Teile Niederdruck-Farb/Härterventilsätze – Serie B TI11669b Siehe Tabelle Teileanzahl Niederdruckventil – Pos. Serie B auf Seite 7 zur Bestimmung der Nein. Artikel-Nr. Beschreibung Menge Menge jedes Teils in der Ventilbaugruppe. 20A006 VERTEILER, unten, Farbwechsel Teile in Verschlusssatz 15W621 (separat 20A004 VERTEILER, Mitte, zu kaufen). - Seite 7 Teile Tabelle Teileanzahl Niederdruckventil – Serie B Suchen Sie die Teilenummer des Ventilsatzes in der linken Spalte und die gewünschte Positionsnummer in der oberen Reihe, um die in Ihrem Ventilsatz verwendete Teileanzahl zu finden. Positionsnummern Ventilsatz Gewicht Teile-Nr. lb (kg) 256994 2.35 (1,07) 256289...
-
Seite 8: Niederdruck-Farb/Härterventilsätze - Serie A . 8 312775
Teile Niederdruck-Farb/Härterventilsätze – Serie A TI11669A Siehe Tabelle Teileanzahl Niederdruckventil – Pos. Serie A auf Seite 9 zur Bestimmung der Nein. Artikel-Nr. Beschreibung Menge Menge jedes Teils in der Ventilbaugruppe. 15X304 NIEDERDRUCKVENTIL; umfasst Pos. 15; Teile in Verschlusssatz 15W621 (separat siehe Betriebsanleitung zu kaufen). - Seite 9 Reihe, um die in Ihrem Ventilsatz verwendete Teileanzahl zu finden. Positionsnummern Ventilsatz Gewicht Teile-Nr. lb (kg) 256994 2.35 (1,07) 15V812 4.05 (1,84) 256290 4.70 (2,13) 15V813 6.40 (2,90) 256292 7.05 (3,20) 256293 8.75 (3,97) 15V814 9.40 (4,26) 256295 11.10 (5,03) 256296 11.75 (5,33) 256297 13.45 (6.10)
-
Seite 10: Hochdruck-Farb/Härterventilsätze - Serie B
Teile Hochdruck-Farb/Härterventilsätze – Serie B ti11666d Siehe Tabelle Teileanzahl Hochdruckventil – Pos. Serie B auf Seite 11 zur Bestimmung der Nein. Artikel-Nr. Beschreibung Menge Menge jedes Teils in der Ventilbaugruppe. 20A006 VERTEILER, unten, Farbwechsel Teile in Sitzsatz 15U933 enthalten (separat 20A004 VERTEILER, Mitte, zu kaufen). - Seite 11 Teile Tabelle Teileanzahl Hochdruckventil – Serie B Suchen Sie die Teilenummer des Ventilsatzes in der linken Spalte und die gewünschte Positionsnummer in der oberen Reihe, um die in Ihrem Ventilsatz verwendete Teileanzahl zu finden. Positionsnummern Ventilsatz Gewicht Teile-Nr. lb (kg) 256995 2.60 (1.18) 256338...
-
Seite 12: Hochdruck-Farb/Härterventilsätze - Serie A
Teile Hochdruck-Farb/Härterventilsätze – Serie A ‡7 ‡5 ‡5 *‡15 ti11666c Siehe Tabelle Teileanzahl Hochdruckventil – Pos. Serie A auf Seite 13 zur Bestimmung der Nein. Artikel-Nr. Beschreibung Menge Menge jedes Teils in der Ventilbaugruppe. 15X303 HOCHDRUCKVENTIL; umfasst Teil 15; ‡ Teile in Ventilsitzsatz 24A861 enthalten (separat zu siehe Betriebsanleitung 312782 kaufen). - Seite 13 Teile Tabelle Teileanzahl Hochdruckventil – Serie A Suchen Sie die Teilenummer des Ventilsatzes in der linken Spalte und die gewünschte Positionsnummer in der oberen Reihe, um die in Ihrem Ventilsatz verwendete Teileanzahl zu finden. Positionsnummern Ventilsatz Gewicht Teile-Nr. lb (kg) 256995 2.60 (1.18) 15V816...
-
Seite 14: Abmessungen
Abmessungen Abmessungen HINWEIS: Montagehalterung 15U927 ist für die Montage des Farbventilsatzes an einen ProMix 2KS0-Materialbehälter erhältlich. Siehe Betriebsanleitung 312787 für Montageanweisungen. Abmessungen Niederdruckventilsatz – Serie B TI13553b . 2. Abmessungen Niederdruckventilsatz – Serie B (Abmessung (Größe (Verteiler) (Materialöffnung) (A+gesamt B+C) (Breite) Montagebohrung) Montagebohrung) -
Seite 15: Abmessungen Niederdruckventilsatz - Serie A
Abmessungen Abmessungen Niederdruckventilsatz – Serie A TI13553a . 3. Abmessungen Niederdruckventilsatz – Serie A (Verteilerkap- (Abmessung pen und (Materialöff- Montageboh- (Größe Monta- Schrauben) (Verteiler) nung) (A+gesamt B+C) (Breite) rung) gebohrung) 0.5 Zoll 2.061 Zoll 1.07 Zoll Beispiel zeigt 8.43 Zoll 2.061 Zoll 1/4-20 (13 mm) -
Seite 16: Abmessungen Hochdruckventilsatz - Serie B 16 312778
Abmessungen Abmessungen Hochdruckventilsatz – Serie B TI13554b . 4. Abmessungen Hochdruckventilsatz – Serie B (Abmessung (Größe (Verteiler) (Materialöffnung) (A+gesamt B+C) (Breite) Montagebohrung) Montagebohrung) 2.25 Zoll 1.07 Zoll Beispiel zeigt 10.16 Zoll 2.25 Zoll 1/4-20 (57,2 mm) (27,2 mm) drei Verteiler: (258,1 mm) (57,2 mm) 7.75 Zoll... -
Seite 17: Abmessungen Hochdruckventilsatz - Serie A
Abmessungen Abmessungen Hochdruckventilsatz – Serie A TI13554a . 5. Abmessungen Hochdruckventilsatz – Serie A (Verteilerkap- (Abmessung pen und (Materialöff- Montageboh- (Größe Monta- Schrauben) (Verteiler) nung) (A+gesamt B+C) (Breite) rung) gebohrung) 0.62 Zoll 2.25 Zoll 1.07 Zoll Beispiel zeigt 10.16 Zoll 2.25 Zoll 1/4-20 (15,7 mm) -
Seite 18: Graco-Standardgarantie
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
