Graco 695 Reparaturhandbuch

Graco 695 Reparaturhandbuch

Airless-spritzgeräte ultra ma 2
Vorschau ausblenden Andere Handbücher für 695:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

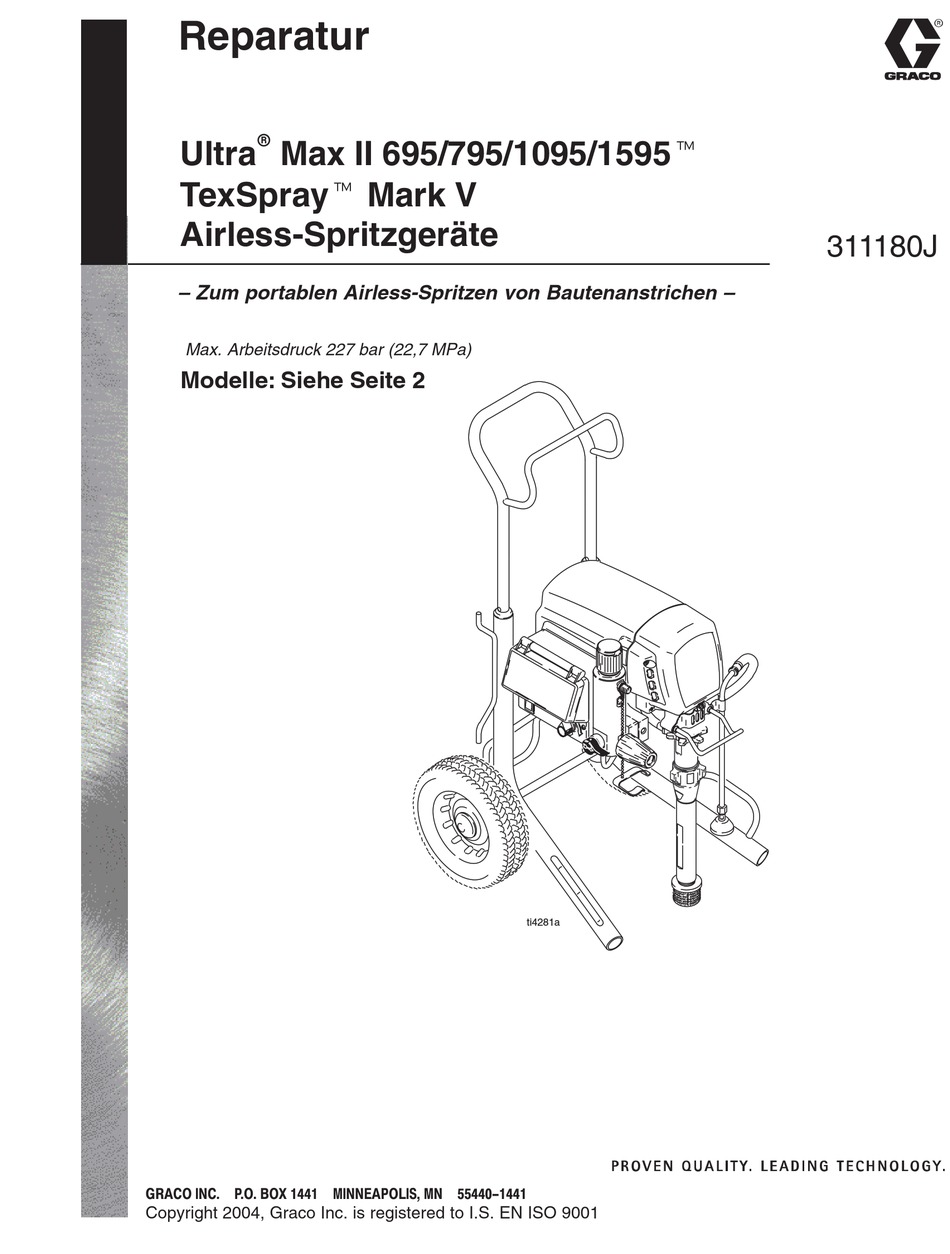

Reparatur
r
Ultra
Max II 695/795/1095/1595t
TexSprayt Mark V
Airless-Spritzgeräte
– Zum portablen Airless-Spritzen von Bautenanstrichen –
Max. Arbeitsdruck 227 bar (22,7 MPa)
Modelle: Siehe Seite 2
GRACO INC. P.O. BOX 1441 MINNEAPOLIS, MN 55440-1441
Copyright 2004, Graco Inc. is registered to I.S. EN ISO 9001
ti4281a
311180J

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Graco 695

Inhaltszusammenfassung für Graco 695

  • Seite 1 TexSprayt Mark V Airless-Spritzgeräte 311180J – Zum portablen Airless-Spritzen von Bautenanstrichen – Max. Arbeitsdruck 227 bar (22,7 MPa) Modelle: Siehe Seite 2 ti4281a GRACO INC. P.O. BOX 1441 MINNEAPOLIS, MN 55440-1441 Copyright 2004, Graco Inc. is registered to I.S. EN ISO 9001...

  • Seite 2: Inhaltsverzeichnis

    ......Reparatur des Druckreglers ... . . Graco Standard-Garantie ....Modelle...
  • Seite 3 ACHTUNG BRAND- UND EXPLOSIONSGEFAHR Entflammbare Dämpfe wie Lösungsmittel- und Lackdämpfe können explodieren oder sich entzünden. Durch folgende Maßnahmen kann die Brand- und Explosionsgefahr verringert werden: D Gerät nur in gut belüfteten Bereichen verwenden. D Mögliche Zündquellen, wie z. B. Dauerflammen, Zigaretten, tragbare Elektrolampen und Plastik- Abdeckfolien (Gefahr der Entstehung von Funkenbildung durch statische Elektrizität) beseitigen.

  • Seite 4: Gerätekomponenten Und Funktionen

    Gerätekomponenten und Funktionen ti2377a ti4281a Abb. 1 Motor Gleichstrommotor mit Dauermagnet, Schutzgehäuse und Lüfterkühlung Antriebssatz Überträgt die Leistung vom Gleichstrommotor zur Unterpumpe Unterpumpe Transportiert die zu spritzende Flüssigkeit von der Quelle zur Spritzpistole Materialauslass Hier wird der Materialschlauch angeschlossen Entlüftungsventil Zum Entlüften und Entleeren des Spritzgeräts (auch zum Entlasten des Materialauslassdrucks) Materialfilter...

  • Seite 5: Allgemeine Reparaturinformationen

    Explosion verursachen und schwere oder tödliche Steckdosen Verletzungen nach sich ziehen. 1. Abb. 2. Die 100–120-VAC-Modelle Ultra Max II 695, 795 und 1095 benötigen eine geerdete Steckdose mit 50/60 Hz, 15A. Die Ultra Max II 1595 120-VAC- Modelle benötigen eine geerdete Steckdose mit Abb.

  • Seite 6: Fehlersuche

    Fehlersuche Druck entlasten; Seite 5. Mechanisch/Förderleistung ZU ÜBERPRÜFENDE BEREICHE WAS IST ZU TUN ART DES PROBLEMS Wenn Prüfung OK, zum nächsten Punkt gehen Wenn Prüfung nicht OK, diese Spalte lesen Niedrige oder keine Materia- 1. Düse abgenutzt. 1. Warnhinweise unter Druckentlastung befolgen, dann Düse auswechseln.

  • Seite 7: Elektrisch

    Fehlersuche Elektrisch Symptom: Spritzgerät läuft nicht oder geht aus. ACHTUNG Um Stromschläge oder Verletzungen durch Druck entlasten; Seite 5. rotierende Teile zu vermeiden, wenn die Ab- deckungen zur Fehlersuche entfernt worden sind, muss 30 Sekunden gewartet werden, nachdem D Spritzgerät an geerdete Steckdose der richtigen das Netzkabel abgezogen worden ist, damit ge- Spannung anschließen.
  • Seite 8 Fehlersuche Elektrisch DIGITAL- STEUERKARTEN- HINWEIS MASSNAHME STATUSLEUCHTE ANZEIGE Zeigt hohen – Falsches Druck- Entlüftungsventil öffnen. Einen gut funktio- Druck an, signal zur nierenden Sensor anstelle des Spritzgeräte- wenn das sensors anschließen. Das Spritzgerät auf ON Steuerung Entlüftungs- stellen. Wenn das Spritzgerät läuft, den Sensor ventil offen austauschen.
  • Seite 9 Fehlersuche Elektrisch DIGITAL- STEUERKARTEN- HINWEIS MASSNAHME STATUSLEUCHTE ANZEIGE E=05 Blinkt wiederholt Eventuell Pumpe 1. Motoranschlüsse überprüfen. 5 mal. oder Antrieb 2. Prüfen, ob Pumpe oder Antriebsstrang blockiert blockiert. Kann sich um einen Fehler an oder festgefressen sind. Motoranschluss 3. Wenn alle Motoranschlüsse in Ordnung sind und oder Verdrahtung Pumpe/Antriebstrang nicht blockiert sind, den handeln.

  • Seite 10: Reparatur Des Druckreglers

    Reparatur des Druckreglers 100- 120-VAC-Motorsteuerkarte für Nordamerika und Japan/Taiwan Ausbau Installation 1. Abb. 3. Eine kleine Menge Wärmeleitpaste 110009 Druck entlasten; Seite 5. (5) auf die schattierten Bereiche hinten an der Vor Beginn der Wartungs- Motorsteuerkarte (95) auftragen. arbeiten 5 Minuten warten. VORSICHT 2.
  • Seite 11 240-VAC-Motorsteuerkarte Ausbau Installation 1. Abb. 4. Eine kleine Menge Wärmeleitpaste 110009 Druck entlasten; Seite 5. (5) auf die schattierten Bereiche hinten an der Vor Beginn der Wartungs- Motorsteuerkarte (95) auftragen. arbeiten 5 Minuten warten. 2. Abb. 4. Vier Schrauben (38) und die Abdeckung VORSICHT (96) entfernen.
  • Seite 12 240 VAC 1 Schraube mit 1,58 – 1,92 NSm festziehen 2 Schrauben mit 0,79 – 1,13 NSm festziehen ti4345a Abb. 4 311180...
  • Seite 13 110-VAC-Motorsteuerkarte für Großbritannien Ausbau Installation 1. Abb. 5. Eine kleine Menge Wärmeleitpaste 110009 Druck entlasten; Seite 5. (5) auf die schattierten Bereiche hinten an der Vor Beginn der Wartungs- Motorsteuerkarte (95) auftragen. arbeiten 5 Minuten warten. VORSICHT 2. Abb. 5. Vier Schrauben (38) und die Abdeckung (96) entfernen.
  • Seite 14 110 VAC für Großbritannien 1 Schraube mit 1,58 –1,92 NSm festziehen 2 Schrauben mit 0,79 – 1,13 NSm festziehen ti5015a Abb. 5 311180...
  • Seite 15 Druckeinstellpotentiometer Ausbau 1. Dichtung (115), Mutter und Potentiometer (82) an der Bedienungstafel (68) anbringen. Die Mutter mit Druck entlasten; Seite 5. 3,38 – 3,95 Nm festziehen. Vor Beginn der Wartungs- arbeiten 5 Minuten warten. 2. Den Druckreglerknopf (34) anbringen. Die Aus- 2.

  • Seite 16: Austausch Des Getriebe- Und Lagergehäuses

    Austausch des Getriebe- und Lagergehäuses 7. Fünf Schrauben (6) entfernen und das Getriebe- VORSICHT gehäuse (90) vom Motor (84) ziehen. Beim Entfernen des Getriebegehäuses (90) nicht Zusammenbau den Zahnradblock (89) fallen lassen. Der Zahnrad- block kann an der vorderen Motorglocke oder am Abb.
  • Seite 17 ti4253a Abb. 6 311180...

  • Seite 18: Motoraustausch

    Motoraustausch Ausbau Installation Druck entlasten; Seite 5. 1. Den neuen Motor (84) unter den beiden Vor Beginn der Wartungs- Schrauben (23) im Fahrgestellrahmen (62) arbeiten 5 Minuten warten. neben die Steuerkarte schieben. 2. Die Pumpe (91) ausbauen; siehe Austausch der 2.
  • Seite 19 (A) 795 ti4254a LED-Statusleuchte Abb. 7 311180...

  • Seite 20: Austausch Der Unterpumpe

    Verbindungsstange auftragen. Abb. 11 7. Abb. 8. Die Kolbenstangenabschirmung (108) mit 3,8 cm der Schraube (31) anbringen. 8. Abb. 12. Packungsmutter mit Graco-TSL-Flüssigkeit füllen, bis die Flüssigkeit oben auf die Dichtung fließt. ti4258a Abb. 10 2. Den Pumpenstift (44) anbringen. Überprüfen, ob...

  • Seite 21: Technische Daten

    Technische Daten Modell 100–120 220–240 Mindest- Motorleistung Doppel- Max. Förder- Maximale Material- V, ∅, A, V, A, Hz leistung in HP (W) hübe pro leistung in Düsengröße ausstoß Gallone gpm (l/Min.) NPSM Gene- (Liter) rators Pistole Pistolen 14, 50/60 9, 50/60 5000 1,75 (1300) 243 (64)

  • Seite 22: Graco Standard-Garantie

    Graco’s written recommendations. This warranty does not cover, and Graco shall not be liable for general wear and tear, or any malfunction, damage or wear caused by faulty installation, misapplication, abrasion, corrosion, inadequate or improper maintenance, negligence, accident, tampering, or substitution of non–Graco component parts.
