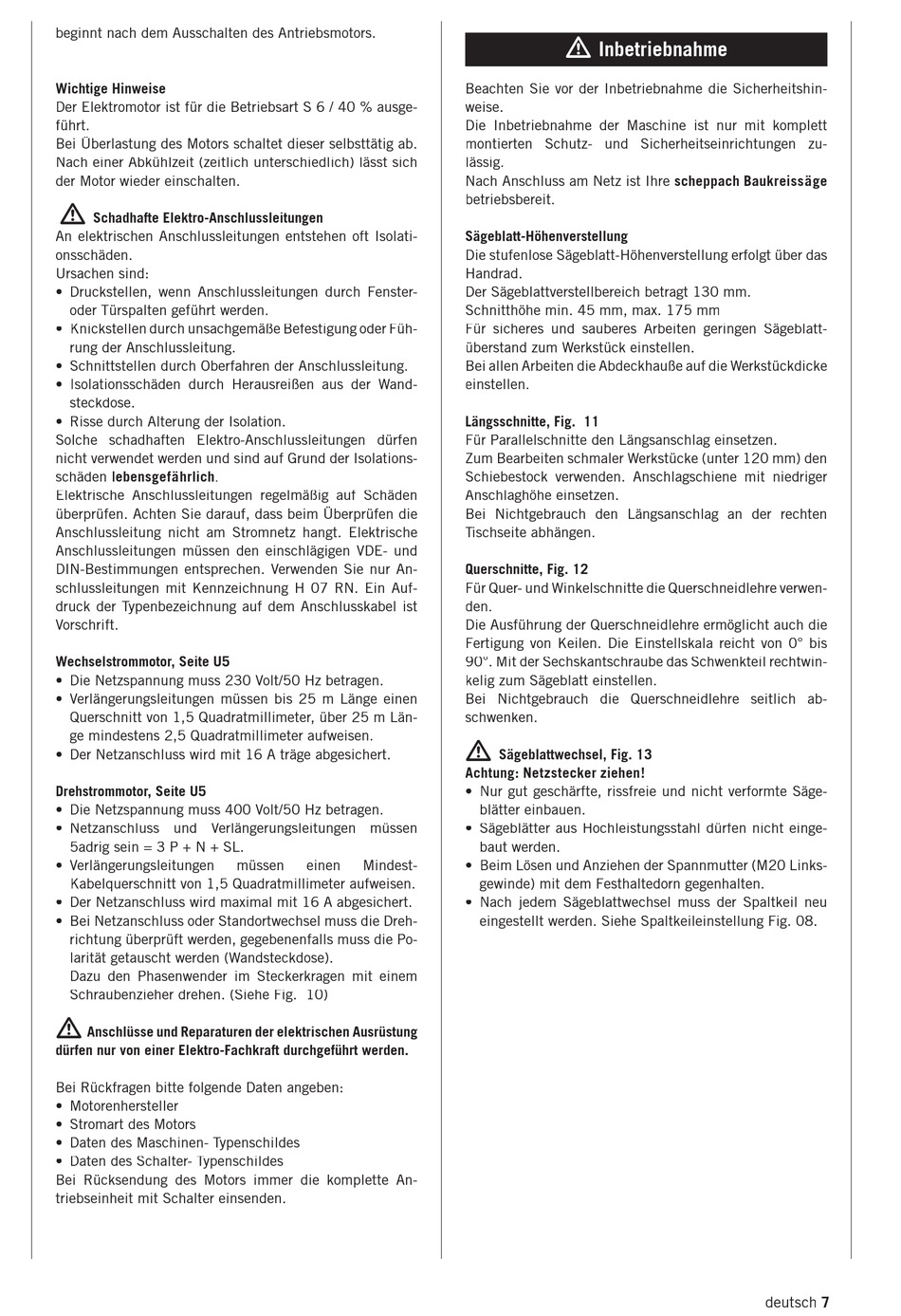

Scheppach bsh 400 Bedienungsanleitung Seite 13

beginnt nach dem Ausschalten des Antriebsmotors.
Wichtige Hinweise
Der Elektromotor ist für die Betriebsart S 6 / 40 % ausge-
führt.
Bei Überlastung des Motors schaltet dieser selbsttätig ab.
Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich
der Motor wieder einschalten.

Schadhafte Elektro-Anschlussleitungen
An elektrischen Anschlussleitungen entstehen oft Isolati-
onsschäden.
Ursachen sind:
• Druckstellen, wenn Anschlussleitungen durch Fenster-
oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Füh-
rung der Anschlussleitung.
• Schnittstellen durch Oberfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wand-
steckdose.
• Risse durch Alterung der Isolation.
Solche schadhaften Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind auf Grund der Isolations-
schäden lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf Schäden
überprüfen. Achten Sie darauf, dass beim Überprüfen die
Anschlussleitung nicht am Stromnetz hangt. Elektrische
Anschlussleitungen müssen den einschlägigen VDE- und
DIN-Bestimmungen entsprechen. Verwenden Sie nur An-
schlussleitungen mit Kennzeichnung H 07 RN. Ein Auf-
druck der Typenbezeichnung auf dem Anschlusskabel ist
Vorschrift.
Wechselstrommotor, Seite U5
• Die Netzspannung muss 230 Volt/50 Hz betragen.
• Verlängerungsleitungen müssen bis 25 m Länge einen
Querschnitt von 1,5 Quadratmillimeter, über 25 m Län-
ge mindestens 2,5 Quadratmillimeter aufweisen.
• Der Netzanschluss wird mit 16 A träge abgesichert.
Drehstrommotor, Seite U5
• Die Netzspannung muss 400 Volt/50 Hz betragen.
• Netzanschluss und Verlängerungsleitungen müssen
5adrig sein = 3 P + N + SL.
• Verlängerungsleitungen
Kabelquerschnitt von 1,5 Quadratmillimeter aufweisen.
• Der Netzanschluss wird maximal mit 16 A abgesichert.
• Bei Netzanschluss oder Standortwechsel muss die Dreh-
richtung überprüft werden, gegebenenfalls muss die Po-
larität getauscht werden (Wandsteckdose).
Dazu den Phasenwender im Steckerkragen mit einem
Schraubenzieher drehen. (Siehe Fig. 10)

Anschlüsse und Reparaturen der elektrischen Ausrüstung
dürfen nur von einer Elektro-Fachkraft durchgeführt werden.
Bei Rückfragen bitte folgende Daten angeben:
• Motorenhersteller
• Stromart des Motors
• Daten des Maschinen- Typenschildes
• Daten des Schalter- Typenschildes
Bei Rücksendung des Motors immer die komplette An-
triebseinheit mit Schalter einsenden.
müssen einen Mindest-

Inbetriebnahme
Beachten Sie vor der Inbetriebnahme die Sicherheitshin-
weise.
Die Inbetriebnahme der Maschine ist nur mit komplett
montierten Schutz- und Sicherheitseinrichtungen zu-
lässig.
Nach Anschluss am Netz ist Ihre scheppach Baukreissäge
betriebsbereit.
Sägeblatt-Höhenverstellung
Die stufenlose Sägeblatt-Höhenverstellung erfolgt über das
Handrad.
Der Sägeblattverstellbereich betragt 130 mm.
Schnitthöhe min. 45 mm, max. 175 mm
Für sicheres und sauberes Arbeiten geringen Sägeblatt-
überstand zum Werkstück einstellen.
Bei allen Arbeiten die Abdeckhauße auf die Werkstückdicke
einstellen.
Längsschnitte, Fig. 11
Für Parallelschnitte den Längsanschlag einsetzen.
Zum Bearbeiten schmaler Werkstücke (unter 120 mm) den
Schiebestock verwenden. Anschlagschiene mit niedriger
Anschlaghöhe einsetzen.
Bei Nichtgebrauch den Längsanschlag an der rechten
Tischseite abhängen.
Querschnitte, Fig. 12
Für Quer- und Winkelschnitte die Querschneidlehre verwen-
den.
Die Ausführung der Querschneidlehre ermöglicht auch die
Fertigung von Keilen. Die Einstellskala reicht von 0° bis
90°. Mit der Sechskantschraube das Schwenkteil rechtwin-
kelig zum Sägeblatt einstellen.
Bei Nichtgebrauch die Querschneidlehre seitlich ab-
schwenken.

Sägeblattwechsel, Fig. 13
Achtung: Netzstecker ziehen!
• Nur gut geschärfte, rissfreie und nicht verformte Säge-
blätter einbauen.
• Sägeblätter aus Hochleistungsstahl dürfen nicht einge-
baut werden.
• Beim Lösen und Anziehen der Spannmutter (M20 Links-
gewinde) mit dem Festhaltedorn gegenhalten.
• Nach jedem Sägeblattwechsel muss der Spaltkeil neu
eingestellt werden. Siehe Spaltkeileinstellung Fig. 08.
deutsch 7
