11
Technische Daten

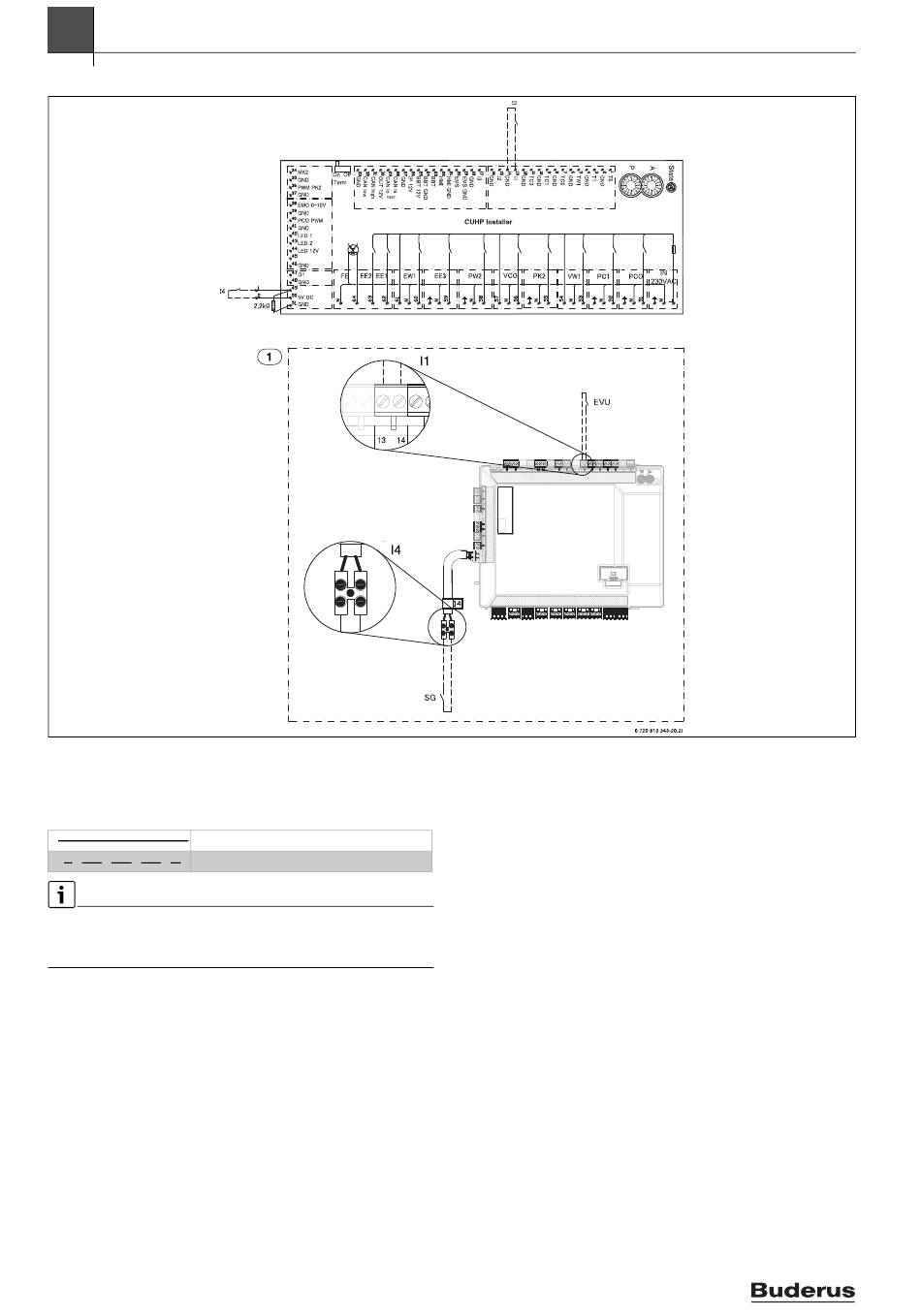

11.3.5 Schaltschema des Installationsmoduls für Inneneinheit mit Mischer für externen Zuheizer
Bild 36 Externer Eingang EVU/SG
[I1] Externer Eingang 1 (EVU)
[I4] Externer Eingang 4(Smart Grid)
[1]
Inneneinheit
Werkseitiger Anschluss
Anschluss bei Installation/Zubehör
Der Schaltkontakt des Relais, welches an der Anschlüssen 13, 14 und
49, 50 des Installationsmoduls angeschlossen wird, muss für 5 V und 1
mA ausgelegt sein.
34
Logatherm WPLS6...13.2 RB – 6720892239 (2020/06)
