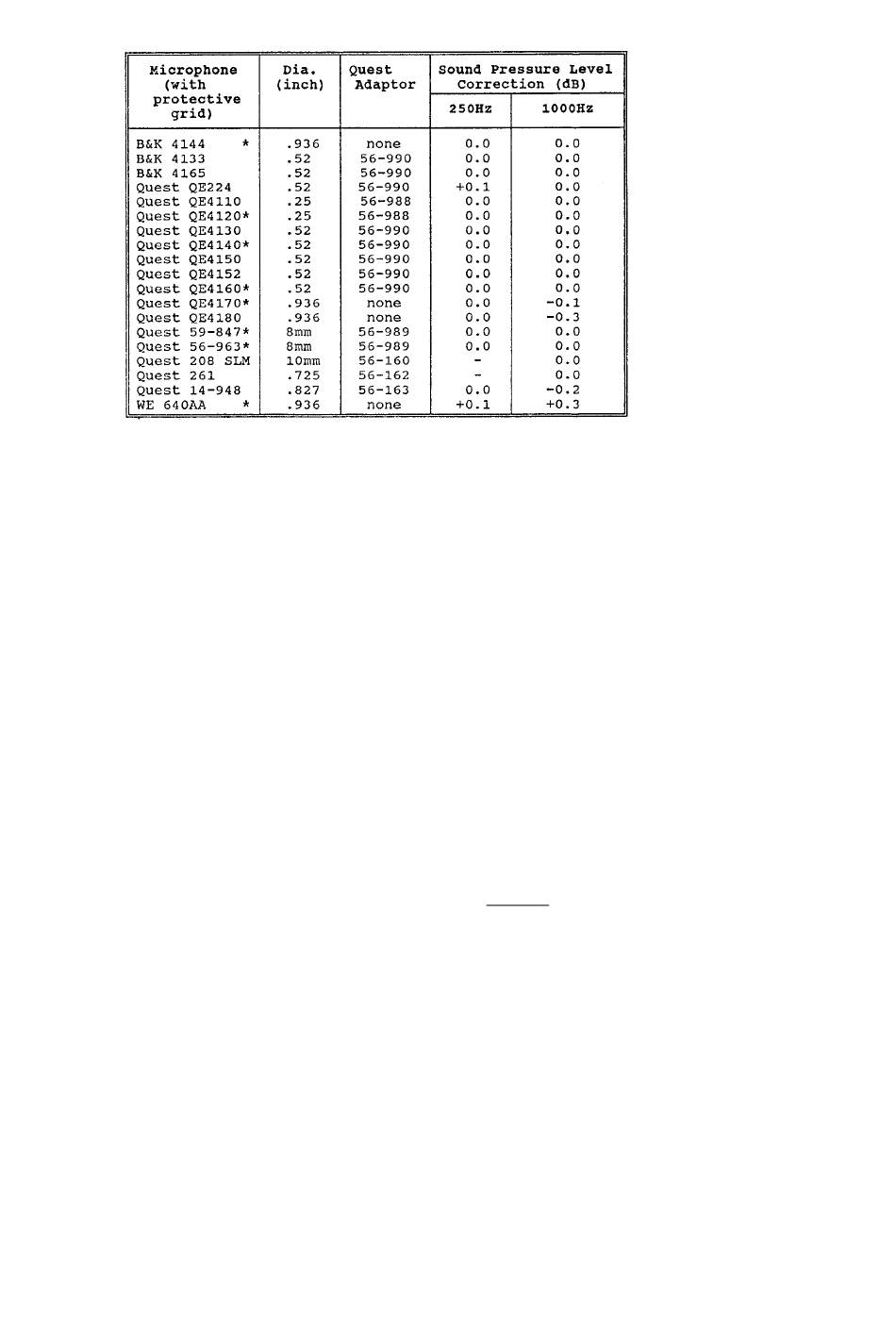

Abb. 24 Mikrofon-Korrekturtabelle
3.3.4 Anwendungsbeispiele
Beispiel 1:Sie kalibrieren den Quest 2700 Schallpegelmesser mit dem Mikrofon QE4140 1/2" bei einem
barometrischen Druck von 530mm Hg, und einer Höhe ü.d.M.von ca 2900 m. Der Kalibrator ist
auf 114 dB und 1000 Hz eingestellt. Die Anzeige am Gerät sollte lt. Abb. 26 ca 0,2 dB über der
Kalibrator Einstellung liegen, in diesem Fall also 114,2 dB.
Beispiel 2:Sie überprüfen ein Gerät mit dem Mikrofon WE 640AA und der „A" Frequenzbewertung in
Denver, Colorado, in einer Höhe ü.d.M. von 5.200 Fuß.
Sie stellen den Kalibrator auf 1000 Hz und 94 dB ein. In Abb. 4 können Sie sehen, daß bei einem
Gerät mit dem Mikrofon WE 640AA die Anzeige um 0,3 dB höher sein muß, also 94,3 dB.
Außerdem müssen Sie die Höhe ü.d.M. beachten. In Abb. 26 finden Sie den Korrekturwert +0,1
dB für die angegebene Höhe ü.d.M. Also stellen Sie das Meßgerät auf 94,4 dB ein.
Sollten Sie diesen Wert überprüfen wollen, dann stellen Sie den Kalibrator auf 250 Hz ein.Die
Korrektur sieht dann folgendermaßen aus:
Das Meßgerät zeigt nun 84,9 dB (94 - 9,1 = 84,9) an.
3.4 Prüfung und Erneuerung der Batterie
Die Kalibratoren QC-10 und QC-20 verfügen über einen Batterie-Test-Schaltkreis. Ist die Batteriespannung
zu niedrig (ca. 7 V), um eine genaue Arbeitsleistung des Kalibrators zu gewährleisten, wird der Oszillator
abgeschaltet, es wird kein Ton produziert und die LOBAT-Anzeige leuchtet auf. Beachten Sie bitte, daß die
Geräte eine sogenannte „Aufwärmzeit" von ca. 3 bis 5 Sekunden haben, in der kein Ton erzeugt wird.
Ist jedoch nach 15 Sekunden noch immer kein Ton zu hören, sollten Sie die Batterie erneuern.
Um die Batterie auszuwechseln, fassen Sie den schwarzen Konus mit einer Hand an und schrauben den
grauen Zylinder gegen den Uhrzeigersinn ab. Wechseln Sie die Batterie aus und schrauben Sie den Zylinder
wieder auf das Gerät.
