Pneumatisches Stellventil Typ 3246-1 und Typ 3246-7
Dreiwegeventil Typ 3246
Class 150 und 300 mit langem Isolierteil und Zirkulationssperre
ANSI-Ausführung
Anwendung
Misch- oder Verteilventil für Tieftemperaturanwendungen
Nennweite
NPS ½ bis 6
Nenndruck
Class 150 bis 300
Temperaturen
–200 bis 220 °C · –328 bis 428 °F
Dreiwegeventil Typ 3246 mit
• pneumatischem Antrieb Typ 3271 (Stellventil Typ 3246-1)
oder
• pneumatischem Antrieb Typ 3277 (Stellventil Typ 3246-7)
für den Anbau eines integrierten Stellungsreglers.
Ventilgehäuse aus
• korrosionsfestem Stahlguss.
Geräuscharmer Ventilkegel
• metallisch dichtend oder
• metallisch eingeschliffen.
Die im Baukastensystem ausgeführten Stellventile können mit
verschiedenen Anbaugeräten ausgerüstet werden:
Stellungsregler, Grenzsignalgeber, Magnetventile und andere
Anbaugeräte nach DIN IEC 60534-6 und NAMUR-Empfehlung
(Einzelheiten siehe Übersichtsblatt T 8350).
Ausführung
Normalausführung mit einfacher PTFE-Packung für Temperatu-
ren von –200 bis 220 °C (–328 bis 428 °F) mit langem Isolier-
teil und Zirkulationssperre,
Nennweite NPS ½ bis 6, Class 150 und 300,
Anschluss Flansche Raised Face
– Typ 3246-1 · mit Antrieb Typ 3271, Wirkfläche 120 bis
700 cm² (vgl. Typenblatt T 8310-1)
– Typ 3246-7 · mit Antrieb Typ 3277, Wirkfläche 120 bis
700 cm² (vgl. Typenblatt T 8310-1)
Weitere Ausführungen
– Durchgangsventil Typ 3246-1/-7 · mit langem Isolierteil
und Zirkulationssperre, NPS ½ bis 10, bis Class 300 · vgl.
Typenblatt T 8046-1
– Durchgangsventil Typ 3246-1/-7 · mit langem Isolierteil
und Zirkulationssperre, NPS ½ bis 6, Class 600 · vgl. Ty-
penblatt T 8046-2
Zugehörige Übersichtsblätter
Typenblatt für Pneumatische Antriebe
Einbau- und Bedienungsanleitung

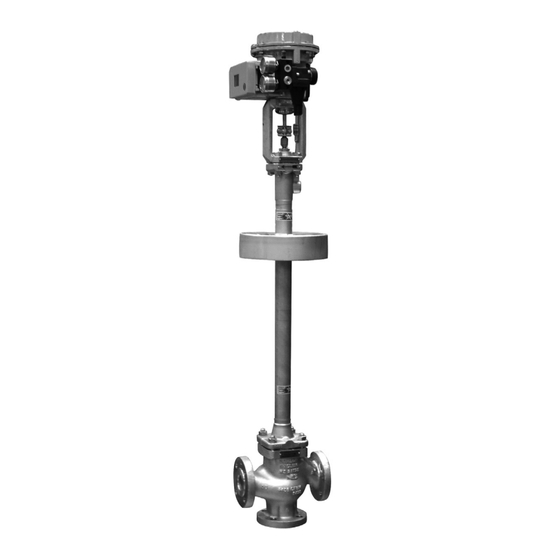

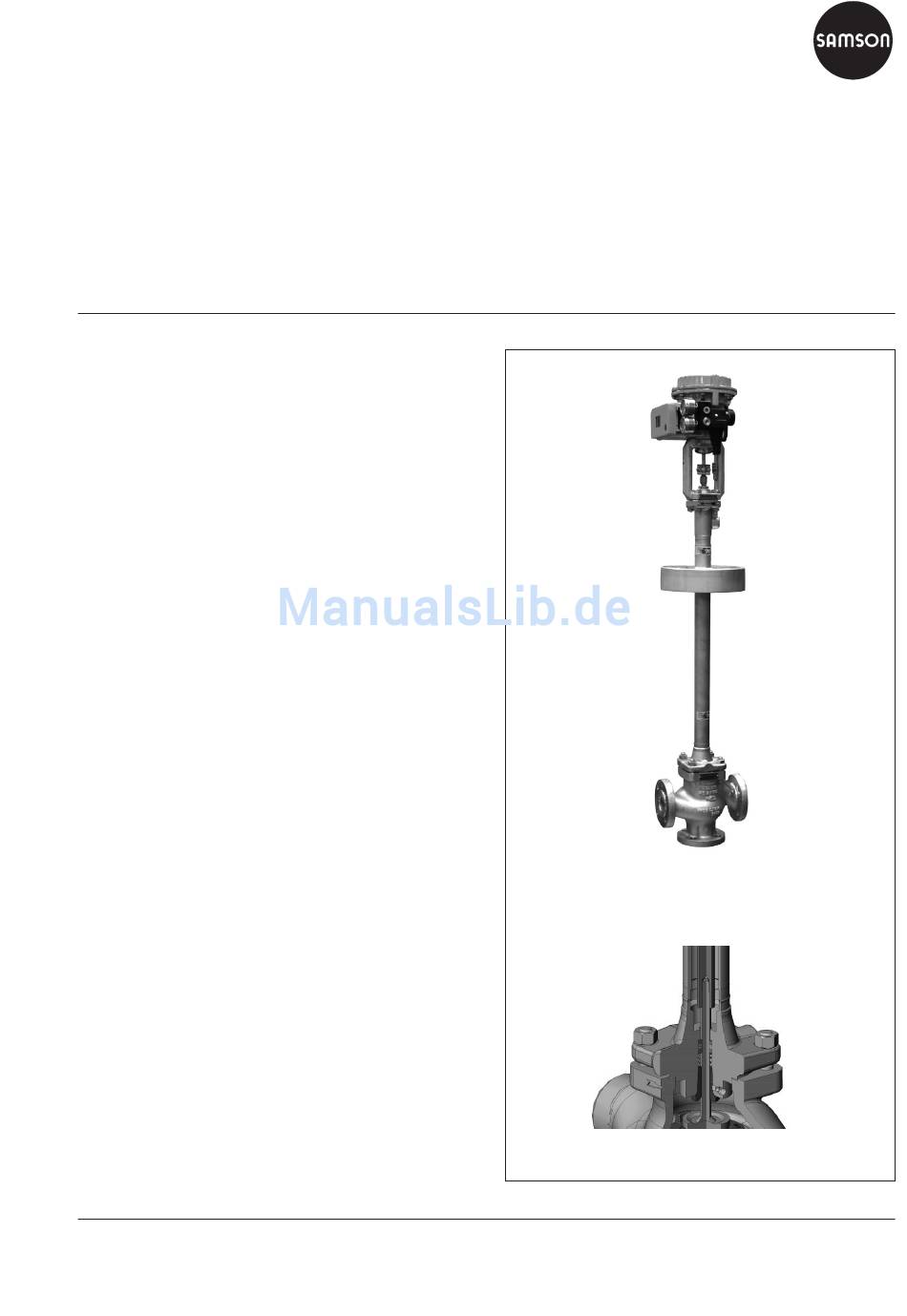

Bild 1 · Dreiwegeventil Typ 3246-7 mit Zirkulationssperre,
T 8000-1/-2/-3
Ausgabe November 2007
T 8310-1
Typenblatt, Service-Tipps
EB 8026
Flanschen, langem Isolierteil und Abdeckplatte mit Bund
Bild 2 · Ventil Typ 3246 mit Zirkulationssperre
T 8046-3
