bei an der angefrästen Stelle der Kegel-/
Antriebsstange (14) einen Maulschlüssel
(8 mm) zum Gegenhalten ansetzen.
8. Neue Gehäusedichtung (31) einlegen.
9. Ventiloberteil (10) mit Antrieb auf das
Gehäuse (1) schrauben. Anzugsmomen-
te beachten.
10
31
14
51
42
28

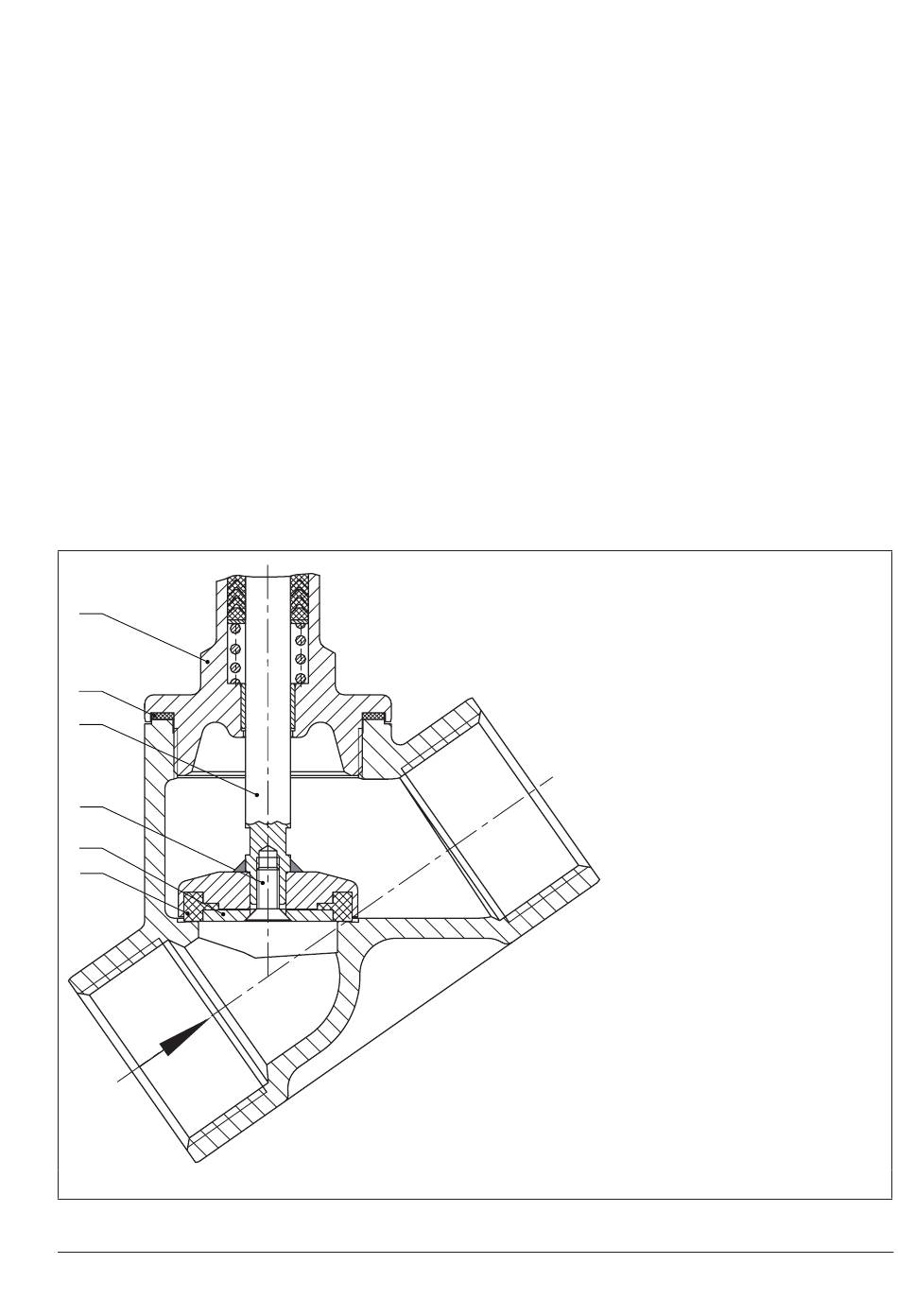

Bild 9-1: Dichtungen austauschen
EB 8139
Instandhaltung
1
Gehäuse
10
Ventiloberteil
14
Kegel (mit Kegel-/
Antriebsstange)
28
PTFE-Dichtung
31
Gehäusedichtung
(Dichtring)
42
Kegelscheibe
51
Senkschraube
9-3
