Pneumatische reglerbausteine
Bauart 420
Pneumatische Reglerbausteine Typ 3423
Anwendung
Reglerbausteine zu den Kompaktreglern Typ 3421 und den
Warten- und Feldreglern Typ 3425 ⋅ für P-, PI-, PD- und PID-Re-
geleinrichtungen und für Verhältnisregelungen
Die Reglerbausteine Typ 3423 sind für Eingangs- und Ausgangssi-
gnale von 0,2 bis 1,0 bar oder 3 bis 15 psi und einen Zuluftdruck
von 1,4 bar oder 20 psi ausgelegt. Für besondere Regelaufgaben
sind sie kombinierbar mit einem Zusatzbaustein, z.B. für stoßfreie
Hand-Automatik-Umschaltung, Strukturumschaltung oder Signal-
begrenzung (siehe Typenblatt T 7524).
Die Reglerbausteine sind für den Einbau in Kompaktregler
Typ 3421 (siehe Typenblatt T 7506) oder in Warten- und
Feldregler Typ 3425 (siehe Typenblatt T 7512) vorgesehen. Die
Stecker des Reglerbausteines werden in die selbstdichtenden
Steckverbindungen der angeführten Regler eingeschoben. Der
Reglerbaustein wird durch eine Befestigungsschraube gehalten.
Ausführungen
Die Reglerbausteine haben einen nach dem Wegvergleichsver-
fahren arbeitenden Vergleicher mit vier quadratisch angeord-
neten, durch Federn gefesselte Metallbälge. Der Proportional-
beiwert K
ist mechanisch einstellbar. Normalausführungen für
p
K
= 0,2 bis 20, Sonderausführungen für K
p
Typ 3423-1 (Bild 1) ⋅ Reglerbaustein für P-Regelungen mit
eingebautem Arbeitspunkteinsteller.
Typ 3423-2 (Bild 2) ⋅ Reglerbaustein für PI-Regelungen. Wahl-
weise mit Rückführbegrenzung.
Typ 3423-3 (Bild 3) ⋅ Reglerbaustein für PID-Regelungen. Wahl-
weise mit Rückführbegrenzung.
Typ 3423-4 ⋅ Reglerbaustein für PD-Regelungen.
Typ 3423-5 (Bild 4) ⋅ Reglerbaustein für P- und PI-Regelungen.
Der Baustein ist anwendbar als PI-Regler und als P-Regler mit
eingebauter Arbeitspunkteinstellung. Auf Anfrage auch Regler-
baustein für PD-/PID-Regelungen (Typ 3423-6).
Typ 3423-7 (Bild 5) ⋅ Verhältnisbaustein. Er dient bei Verhält-
nisregelungen zur Anpassung des Verhältnisses von zwei zu
regelnden Prozessgrößen. Das Verhältnis von Ausgang zu Ein-
gang ist in den Grenzen von 0,2 bis 20 mechanisch einstellbar.
Typ 3423-9 ⋅ P-Reglerbaustein mit sollwertgeführtem Arbeits-
punkt.
Mit den Reglerbausteinen können entsprechende Regelschal-
tungen (z.B. Einfach- und Mehrfach-Kaskadenregelung, Stör-
größen- und Hilfsgrößenaufschaltung) durchgeführt werden.
Zugehöriges Übersichtsblatt
= 0,4 bis 40.
p
T 7500
Ausgabe März 2007
Typenblatt

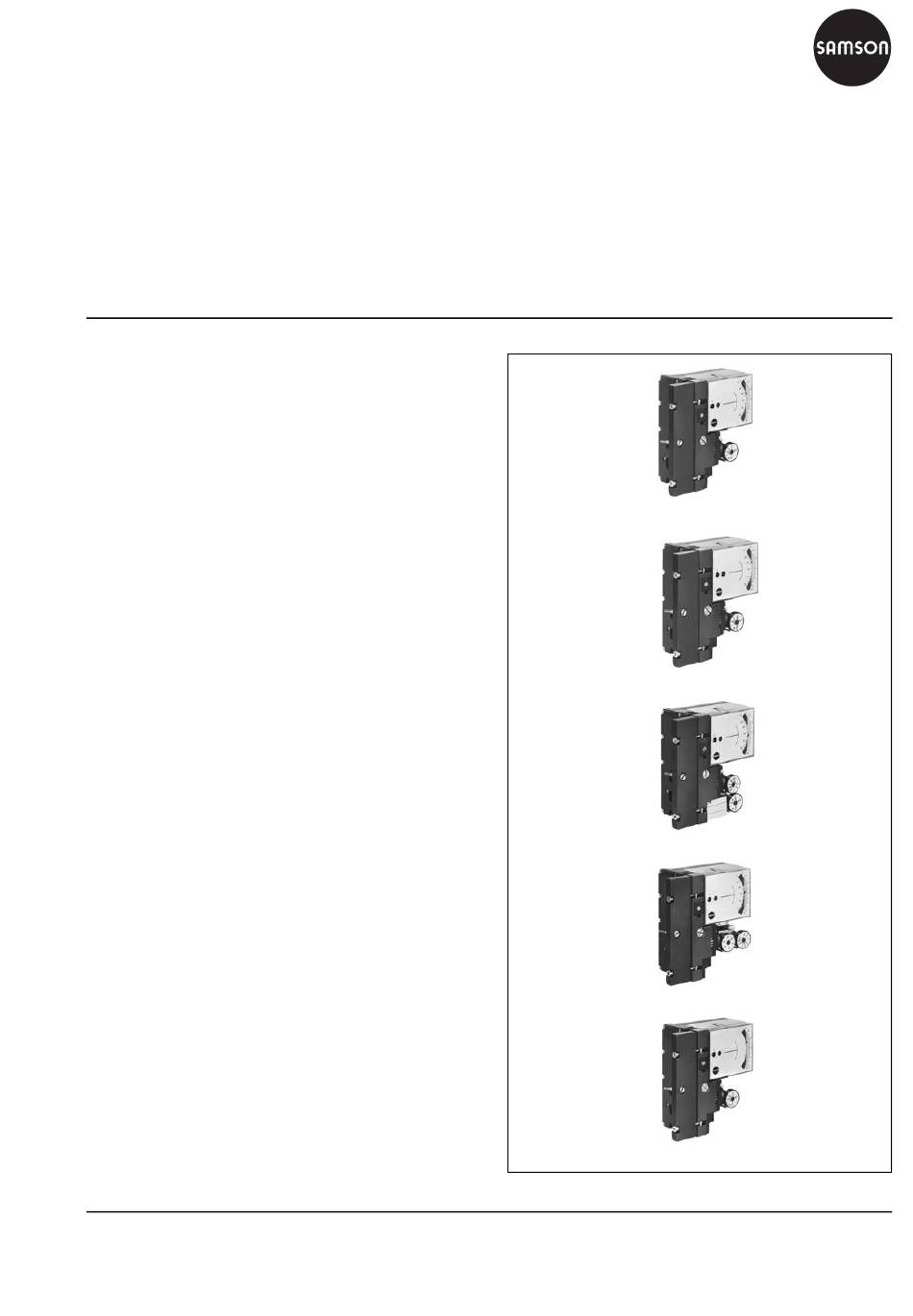

Bild 1 ⋅ P-Reglerbaustein Typ 3423-1
Bild 2 ⋅ PI-Reglerbaustein Typ 3423-2
Bild 3 ⋅ PID-Reglerbaustein Typ 3423-3
Bild 4 ⋅ P/PI-Reglerbaustein Typ 3423-5
Bild 5 ⋅ Verhältnisbaustein Typ 3423-7
