Einleitung; Beschreibung; Komponenten; Allgemein - BSW SECURITY FL11-12 Anleitung

1

Einleitung

1.1

Beschreibung

Der Fingerleser IR (nachfolgend Fingerleser genannt) ist ein EU-patentiertes biometrisches Zutrittssystem
mit Fingerabdruckerkennung. In Kombination mit der Fingerleser Steuerung entsteht höchste Sicherheit
und Zuverlässigkeit.
Als Stand-Alone-Anwendung besticht der Fingerleser durch seine einfache Handhabung. Dank des Master-
finger-Konzepts und das Infrarot-Programmiergerät lassen sich alle Programmierungen über den Fingerle-
ser vornehmen. Speicherplätze (Personal Identifikation [ID]) für die einzelnen Zutrittsberechtigungen kön-
nen mittels Programmiergerät für die Benutzer programmiert werden. Der Fingerleser hat eine Speicherka-
pazität von max. 150 Fingerabdrücken.
Der Fingerleser ist auch im wettergeschützten Aussenbereich einsetzbar. Der Finger wird nicht aufgelegt,
sondern über den thermischen Zeilensensor gezogen. Es bleibt kein Fingerabdruck zurück, der für eine
Nachbildung missbraucht werden kann. Das automatische Nachlernen ist eine weitere Innovation, die hier
zur Anwendung kommt. Durch diese Funktion optimiert sich die Erkennungsleistung ständig.
Bei Manipulationsversuchen wird eine zeitlich gesteuerte Sperrung aktiviert. Der berechtigte Benutzer kann
diese Sperre aber jederzeit einfach aufheben. Darüber hinaus ist ein Verschlüsselungsverfahren integriert.
Um Manipulationen auszuschliessen, wird zusätzlich eine Paarung zwischen dem Fingerleser und der
Fingerleser Steuerung (nachfolgend Steuerung genannt) durchgeführt.
2

Komponenten

2.1

Allgemein

Das Zutrittssystem mit Fingerleser besteht aus den folgenden Komponenten:
•

Fingerleser IR

•
Infrarot Programmiergerät
•
Fingerleser Steuerung
•
Speisung mit Steuerklemmen (Optional mit Akku zur Notstromversorgung)
•
Verriegelungselement
2.2 Fingerleser IR
2.2.1

Montage und Einbau

Der Fingerleser ist in zwei Ausführungen erhältlich:
Die Ausführung uP für Standard-Unterputzdosen oder mit BSW aP-Rahmen für Aufputz.
Die Ausführung Inside für die direkte Montage in die Zarge oder in das Türblatt.

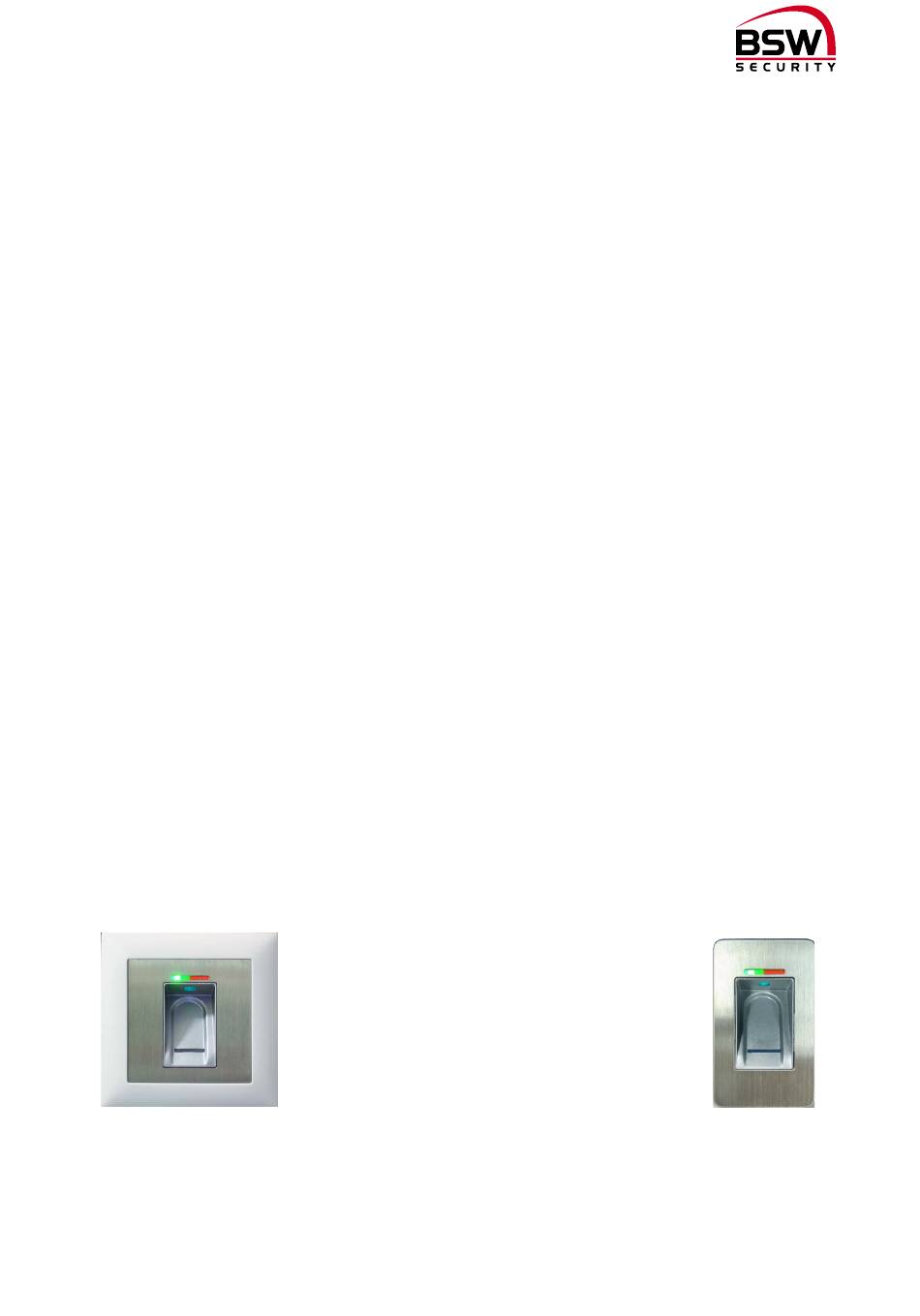

Ausführung uP / aP
2.2.2

Verdrahtung

Die Fingerleser haben ein fest eingegossenes, abgeschirmtes Anschlusskabel Typ ABKAB1x2+2
(1x2×0.22mm² verdrillt + 2×0.5mm²), Länge 6m.
Eine Verlängerung um 10m ist mit dem Artikel FL-V10 (10m Kabel ABKAB1x2+2 mit 120 Ohm Widerstand)
möglich. Verdrahtung gemäss Anschlussschema Fingerleser Leitungsverlängerung 120718-01.
bsw-security.ch
• Ideal für den Innen- und wettergeschützten
Ausseneinsatz
• 6m Anschlusskabel, wasserdicht vergossen
• Metall- / Edelstahl-Ausführung
• Optimale Einbauhöhe ab 1.2m
bsw.at 3/44
Ausführung Inside
120702-04
