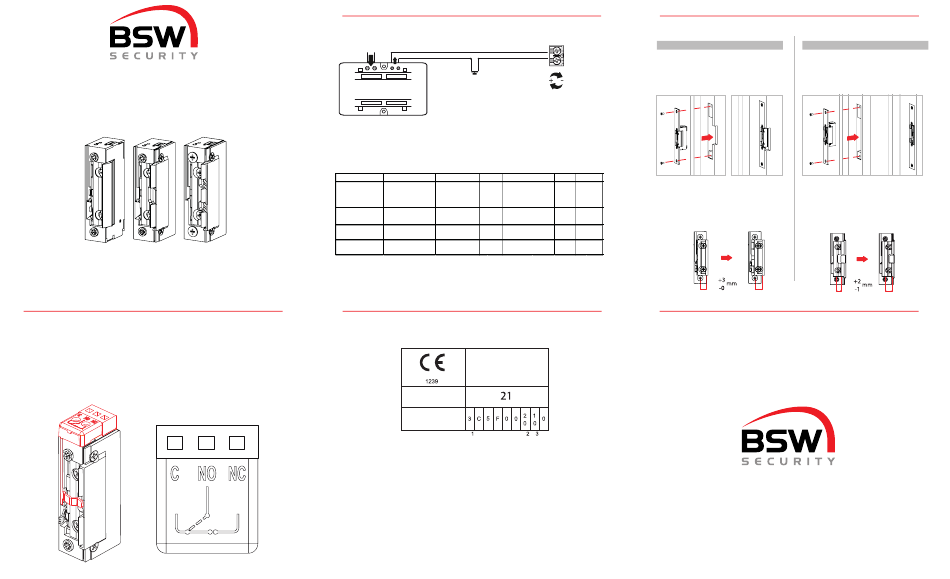

BSW SECURITY F3 Installationsanleitung

F3
INSTALLATIONSANLEITUNG
3- F3001 ANSCHLUSS
Der Mikroschalter als Türkontakt detektiert den Türstatus. Je nach Signal
(offen oder zu), muss entsprechend angeschlossen werden, COM mit NC
oder NO.
Schliesserkontakt (NO) Öffnerkontakt (NC)
Kontakt nicht betätigt: Signal OFF Kontakt nicht betätigt: Signal ON
Kontakt betätig: Signal ON Kontakt betätig: Signal OFF
1- ELEKTRISCHER ANSCHLUSS
Der Türöffner muss an eine Stromversorgung angeschlossen werden.
230 VAC VAC/VDC
INPUT OUTPUT
Installation mit:
VAC/DC
-Taster
SPANNUNGSVERSORGUNG
-Zutrittskontrolle
Die Notwendige Spannungsversorgung muss nach den Anforderungen
des Türöffners gewählt werden:
K L N
10-24V AC/DC < 1 24 V AC/DC < 1 10-24V AC/DC < 1
6-12 V
Stromspannung MIN 11-13VDC MIN 22-26VDC MIN 11-13VDC
AC/DC
100%ED 100%ED
Ohmscher
43 Ω 132 Ω 8 Ω
Widerstand
Max. Vorlast
250 N 360 N 290 N
VAC
Max. Vorlast
50 N 200 N 60 N
VDC
4- NORMIERUNG
CE Norm nach EN 14846:2008
Feuerschutznachweis (085495-001) nach EN13501-2:2004.
Getestet in einflügliger Metalltür.
BSW SECURITY AG
FÖRRLIBUCKSTRASSE 66
ZÜRICH - 8005
DOP211029
EN 14846:2008
1 In Kombination mit einem Schloss Kategorie 3
2 Wert 2: mit BSW SECURITY AG Schliessblech mit Riegelkontakt
Wert 0: ohne Schliessblech oder mit Schliessblech ohne Riegelkontakt
3 Wert1: mit Mikroschalter für Türkontakt
Wert 0: ohne Mikroschalter für Türkontakt
* BSW SECURITY AG empfiehlt Edelstahlschliessbleche mit
min. 3mm Dicke und min. 2 Befestigungspunkte.
* Schliessbleche können die Feuerbeständigkeit beeinflussen
* BSW SECURITY AG kann Schliessbleche empfehlen, welche den
Feuerschutz gewährleisten. Fragen Sie nach.
2- EINBAU DES TÜRÖFFNERS
Der Türöffner muss mit einem Schliessblech in der Zarge oder im Rahmen
befestigt werden.
ohne Fallenführung:
1-Die Stromversorgung am
Türöffner anschliessen
2-Den Türöffner im Schliessblech
montieren, danach das Schliessblech
in der Zarge oder im Rahmen befestigen.
Ohne Polarität
Q R S
*Für F3000--K oder F3000--L benötigt
die Zarge oder der Rahmen einen
24 8-12V
Ausschnitt, damit die Tür beim Öffnen
VAC AC/DC
100%ED
nicht blockiert.
3- Die Falle kann mit der Fallenvers-
38 Ω 58 Ω 17 Ω
tellung eingestellt werden
250 N 400 N 270 N
50 N 250 N 55 N
5- UNTERHALT
.
Um die korrekte Funktion der Türöffner zu garantieren müssen folgende
Punkte eingehalten werden:
-Den Türöffner visuell und funktional kontrollieren
-Nicht über den Türöffner malen
-Den Türöffner richtig betreiben
-Der Türöffner muss trocken bleiben
mit Fallenführung TOP
1-Die Stromversorgung am Türöffner
anschliessen.
2-Den Türöffner im Schliessblech
montieren, danach das Schliessblech
in der Zarge oder im Rahmen befestigen.
*Für F3000-TK oder F3000-TL benötigt
die Zarge oder der Rahmen wegen der
Fallenführung keinen Ausschnitt, damit
die Tür beim Öffnen nicht blockiert.
3-Die Falle kann mit der Fallenverstellung
eingestellt werden.
BSW SECURITY AG
FÖRRLIBUCKSTRASSE 66
ZÜRICH - 8005
www.bsw.swiss
+41 840 279 279
