Eingang 2 (Klemme 2): Fernfreigabe
Ein kurzer Impuls löst eine Kurzzeitfreigabe aus, das Relais 1 zieht an und die grünen LEDs blinken. Ist
das Eingangssignal länger als die Kurzzeitfreigabe, z. B. durch eine Schaltuhr, wechseln in diesem Mo-
ment die grünen LEDs auf Dauerlicht und bleiben zusammen mit dem Relais 1 aktiv bis das Eingangssig-
nal wegfällt.
Eingang 3 (Klemme 3): Sperren
Ein Eingangssignal an diesem Eingang sperrt die Freigabe der Relais 1 und 2 (je nach Stellung des Pro-
grammierschalters S1-5, siehe Punkt 5.6.12) durch den Fingerleser und wird mit den roten LEDs mittels
Dauerlicht signalisiert. Die Fernfreigabe (Eingang 2) wird nicht gesperrt.
Eingang 4 (Klemme 4): --
Nicht verwendet.
2.3.5 Klemmenblock X5 (Klemme 16 – 18):
Nicht verwenden.
2.3.6 Relais
Pro Relais steht ein potentialfreier Umschaltkontakt zur Verfügung.
Relais 1 (Klemme 13 bis 15): Freigabe I
Freigaberelais Türe I.
Relais 2 (Klemme 10 bis 12): Freigabe II
Freigaberelais Türe II.
2.3.7 Sabotagekontakt
Potenzialfreier Arbeitskontakt auf Klemme 19 und 20. Der Sabotagekontakt der Steuerung uP öffnet beim
Abschrauben der Abdeckung.
2.3.8 RS485-BUS
Dieser 2-Draht Systembus dient der internen Kommunikation zwischen den Systembus-Teilnehmern.
2.3.9 Programmierstecker BDM
Dieser 6-polige Stecker dient dem Anschluss der BSW-Programmiereinheit.

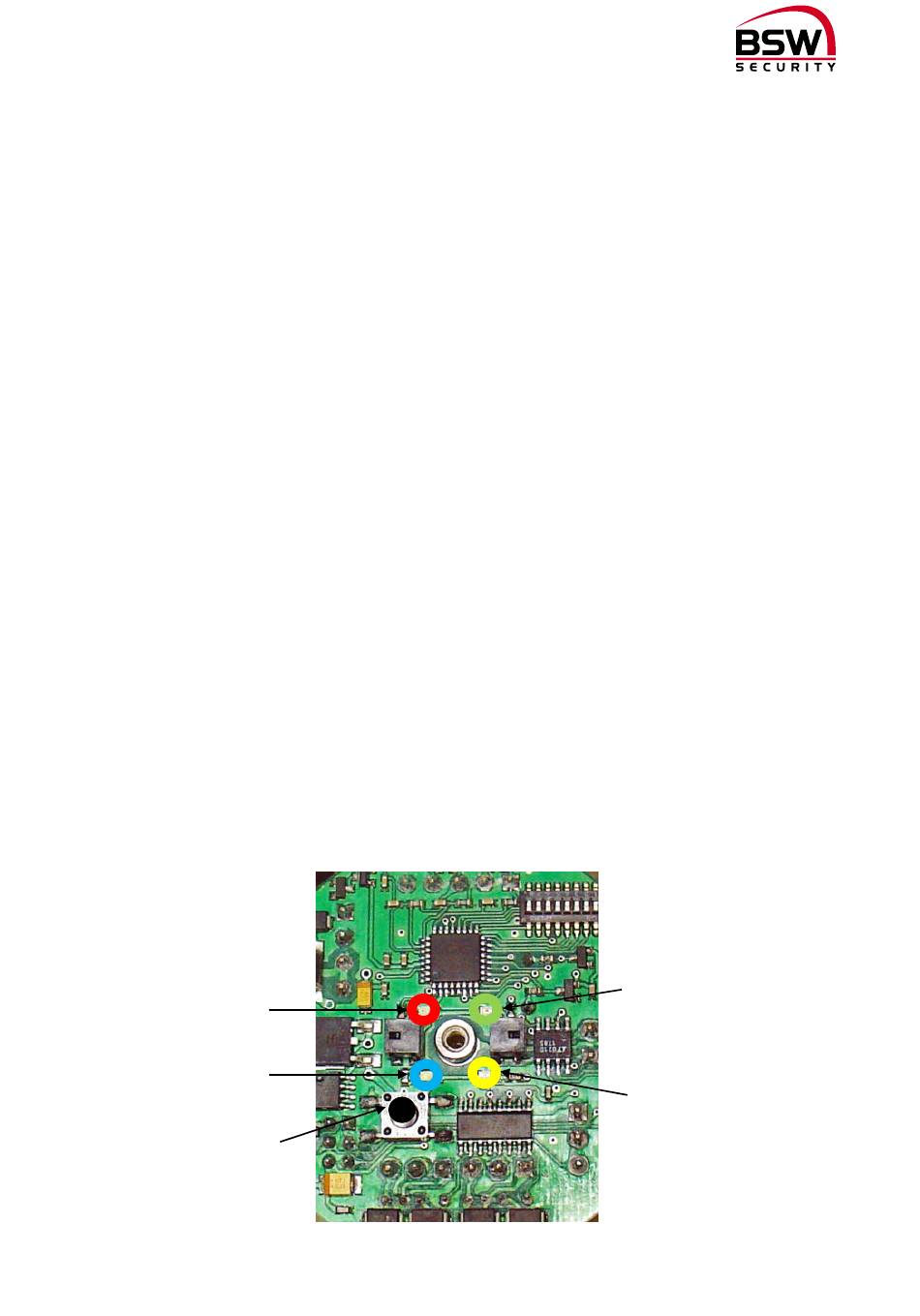

2.3.10 Bedienung und Anzeige
LED rot
Fingerleser alles löschen
LED blau
Modus anzeigen
Programmiertaster
bsw-security.ch bsw.at 5/44
LED grün
Relais 1
Programmiermodus
Paarung
LED gelb
Relais 2
Werkseinstellung
120702-04
