Errichteranleitung Codeanlage BSW mit Code- oder Code-/Leser-Bedienung 12 bis 24VDC
1
Einleitung
Die Codeanlage kann als Zutrittskontrolle für bis zu 3 Türen, 2 Türen mit Bedrohungsalarm oder
zur Steuerung von anderweitigen Einrichtungen eingesetzt werden. Eine Codeanlage besteht im
Wesentlichen aus der Code- oder Code-/Leser-Tastatur und dem Rechnerprint Codeanlage. Aus
Sicherheitsgründen muss der Rechnerprint Codeanlage abgesetzt von der Code- oder Code-
/Leser-Tastatur am sichersten Ort montiert werden, so dass sie optimal sabotagegeschützt ist.
Der Rechnerprint Codeanlage ist über den RS485-BUS mit einer oder mehreren der folgenden
Bedienungseinheiten verbunden:
Codetastatur BUS
Code-/Lesertastatur BUS
Zusammen bilden sie eine über die Tastatur programmierbare Code- oder Code-/Leser-Anlage.
Für die Code-/Leser-Tastaturen kommen
Schlüsselanhänger bzw. ID-Karten (Badges genannt) der
Technologie: EM 4102/01 zum Einsatz.
(Siehe Artikelbeschreibung unter Punkt 9.1)

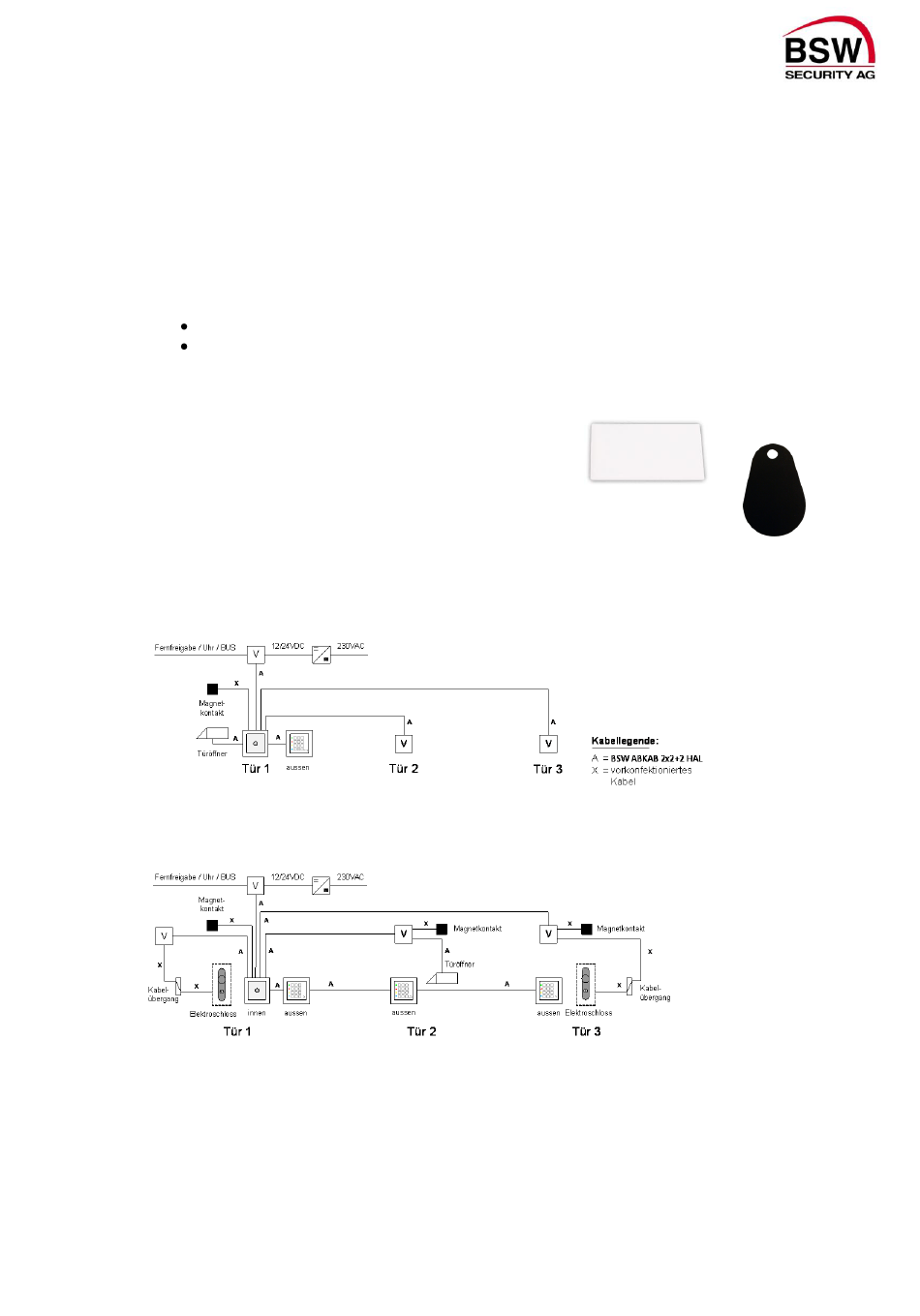

Prinzipschema der Zutrittskontrollanlage für 3 Türen mit Bedienung an einer Türe
Prinzipschema der Zutrittskontrollanlage für 3 Türen mit Bedienung an jeder Türe
bsw-security.ch
Typ CT11-2
Typ CTL11-2
T 0840 279 279
Typ CT11-2NUP
Typ CTL11-2NUP
3/32
F 0840 279 329
Typ CT11-2NAP
Typ CTL11-2NAP
110623-01-00
